РАСПОЗНАВАЛКА

[smarold]

Думаю, будет удобно все вопросы, связанные с распознаванием компонентов, выделить в одну ветку. Вот начинаю: что это?
[ Вложение: Вам нельзя просматривать вложения ]

[MetalHeart]

Не варистор ли?

Юрий, а деталька при себе? Перепишете сюда маркировку плиз

P.S. Идея хорошая, тему прикрепляю

[Dmitry888]

что это?

пердохранитель обыкновенус. искробезопасное исполнение.


и добавил...


[smarold]

Мужики, каюсь : сфоткал и куда-то засунул второпях, ибо слесарничаю... К вечеру отыщу и сообщу, что там намалевано.
Дим, на предохранитель не похоже, скорее что-то типа варистора или термистора.

[Valera]

DSA242M (На фото на нём же написано) по даташиту -высковольтный супрессор..

http://pdf1.alldatasheet.net/datasheet-pdf/view/124575/MITSUBISHI/DSA-242MA.html

[Dmitry888]

Дим, на предохранитель не похоже,

щутка был

и добавил...
там действительно видно маркировку - лень было забивать в поисковик   - Валера вот не поленился

[Valera]

Ага ..я не поленивый ..иногда

[smarold]

Валер, спасибо!

[MetalHeart]

Не знал, что такое суппрессор. Покапался в инете. Сетевой фильтр, ограничитель напряжения.. т.е получается это то же самое, что и варистор? При скачках напряжения мгновенно возрастает сопротивление.. Так?

[smarold]

Стибрил, чтобы не писать: "По сравнению с варисторами и стабилитронами супрессор обладает большим быстродействием и поглощаемой мощностью. Очень хорошая штука. Можно использовать вместо РС цепочки для шунтирования выбросов".

[hippo64]

Не Денис, наоборот, он ставится параллельно цепи и гасит высоковольтные выбросы, причем поглотить может больше чем те же динисторы, специально разработанный класс, еще их называют TVS диод.Могут в импульсе поглощать десятки и даже сотни ампер.
Очень хорошая штука для ИИП

[Valera]

Во во

[mikky]

  Hippo - зачёт!..Ставить можно в разные места начиная от грозозащиты и заканчивая защитой высоковольтных транзюков..В общем случае применяют вместо устаревших разрядников..

[hippo64]

Из личного опыта - надо позаботиться об отводе тепла, тогда они вас не подведут.
Еще из личного опыта - если вы неправильно просчитали режим преобразователя, и на обмотке транса много мусора, сапрессор аккуратно распадается на две ножки и исчезнувшую серединку, то бишь не перегружайте его поглощеним

[smarold]

Справа - ионистор. А слева - тоже? [ Вложение: Вам нельзя просматривать вложения ]

[MetalHeart]

Товарищи, Юрий сделал хорошее дело начав эту тему.
Но надо немного подумать и позаботиться о порядке в ней..
Как делаем?
В виде "вопрос-ответ", после нахождения ответа все лишнее и промежуточное трем и т.д
Либо как есть с полным обсуждением по каждой детали? Но тогда есть риск превратить все в большую "свалку"
Добавил голосовалку, прошу!

[smarold]

А что тут голосовать? Конечно, delete!!! Лучше потом повториться, чем столько хлама держать.

[hippo64]

Я за мочилово через 1,2,3,  7 дней , вроде всего нас чуть больше 50, и живу почти круглосуточно , а клип искал долго.
Предлагаю тему рассматривать как оперативное определение неизвестного, без энциклопедирования результата

[MetalHeart]

Согласен. Ладно, ждем дальнейших вариантов и завтра исполняем на деле
Владимир, кстати, поиск у нас работает, проверял

[hippo64]

Я уже тоже

[lgedmitry]

Проголосовал, потом увидал, что Владимир ну прям мои мысли читает (ну или я евонные )

[smarold]

Друзья, помогите советом... Предлагают забрать почти даром кучу резисторов С2-29 мощностью 0,062 вт (допуск 0,5%). Они по размеру как МЛТ-0,125. Я в основном ниже 0,25 ватта не работал, SMD -  совсем не паяю - зрение фиговое. Стоит их брать? Пойдут ли они в большинство транзисторных конструкций? Уж больно мала мощность...

[ДДО]

Уж больно мала мощность...

Нет Юра не мала. По входным цепям, где токи малы и точности важны - самое оно. Разумеется, если почти даром.

[smarold]

Полазил по Инету и офигел: они по 3-4 руб. штучка! Почитал pdf - тонкопленочные сверхпрецизионные, наработка 10000 час. Забираем немедленно!!!
Митрич, спасибо! Я о входах то подумал, но сколько туда надо? Тут поболе предлагают...

[ДДО]

Юра, а в обратных связях, где так же точности важны, токи почти ни какие - и тоже пойдут. Долго не думай.

[smarold]

Только вчера зарекся тумбочку больше не пополнять... Но как тут удержишься против таких красавцев! ВС-2 , уже раритеты.
Митрич, вот такими удобно работать!
[ Вложение: Вам нельзя просматривать вложения ]

[ДДО]

Ну так это в лампадных темах самое оно.

[vovchik]

Помогите распознать трансформатор и возможность  его использования без переделки(перемотки) в качестве выходного.

и добавил...
. [ Вложение: Вам нельзя просматривать вложения ]
[ Вложение: Вам нельзя просматривать вложения ]
Забыл добавить,размер железа аналогичен с ТВЗ-шками

[hippo64]

Сдается мне, Владимир, что подобные вещи видел я в рупорных громкоговорителях типа грдн -(а здесь разные цифры).
Предлагаю подать 220 на туда где 240, померять вторичные напряжения, вычислить кофф. транс., а далее уже принимать решения.
Визуальным осмотром определить способ сборки магнитопровода.

[vovchik]

Володь,это так называемые "колокольчики"? Если так,то качеством звука они не блистали,мягко говоря. Визуально зазор не наблюдается и судя по обозначению обмоток не для двухтактного включения.Спасибо,последую твоему совету.
p.s.А если отталкиваться от того,к чему подключались эти рупоры,может тогда все прояснится? А к чему они подключались?

[hippo64]

К разного рода транслянционным усилителям, и напруга у них на выходе тоже была разной, зависело от длины линии

[vovchik]

Насколько помню,это были громадные металлические ящики на лампах,когда школьником был,видел в пионерлагере.А вот однотакт или двухтакт,спросить постеснялся тогда,спрашиваю сейчас.

[hippo64]

Это не тот транс, что стоял в радиоузле, это то , что висело на столбе, аааа, ёё, постоянки в ем уже не было!!Он собран вперекрышку, ежели его как выходник - обзазорить надо!

[vovchik]

Воооооот! Ясность полная,благодарю за информацию,а транс переходит в разряд металлолома,или Б.П.из него маломощный сделаю.

[hippo64]

можно, при метком попадании, крысу убить на месте, или перебрать встык и в однотакт его.

[vovchik]

Меня напрягает непредсказуемый результат после переборки,это не ОСМ ХХХ,здесь каркас очень хлипкий,при переборки он разлетится,а делать новый...Халява,она и есть халява,фиг с ним,а тебе Вова, спасибо.

[rubenlukin]

p.s.А если отталкиваться от того,к чему подключались эти рупоры,может тогда все прояснится? А к чему они подключались?

К трансляционной линии, напряжения указаны. Трансы унифицированные, что видно из мощностей на вторичке, можно было подключать хоть колонники соотв. мощности (максимум 25 Вт), а если мощность была именно 25 Вт -- то использовать как делитель. Это в случае, если ГГ висят на столбах, которые слишком часто. Тогда требуется меньшая мощь усилителей и получается распределенный звук, то есть, когда идешь вдоль такой дороги, тяжело локализовать источник -- либо ты его уже прошел, либо еще на дошел.
240 вольт вижу впервые, а 120 использовалась в ТУ-100, для очень длинных линий.

Если помните благополучно загнувшиеся "радиоточки" в квартирах, это как раз линия 30 вольт.

Ну вот, уже всё разъяснили, пока формулировал

[vovchik]

Рубен,спасибо.К сожалению,для использования в однотактах эти трансы не подходят,меня это интересовало в первую очередь. И намотка,предполагаю,никакая не секционированная,а обычная и о качестве придется забыть.

[alexanderzas]

Если помните благополучно загнувшиеся "радиоточки" в квартирах, это как раз линия 30 вольт.

В  белоруссии  радиоточки  работают до  сих  пор.

и добавил...

И намотка,предполагаю,никакая не секционированная,а обычная и о качестве придется забыть

Есть  технология  при которой  качество  получаетса  не ниже  а  выше  чем  с  секционированием .

[vovchik]

Александр,за "белорусские радиоточки" нам сейчас по шапке дадут,в смысле за оффтоп.
С технологией очень любопытно,но перематывать не буду,терпения не хватит.
Всем спасибо за внимание,тема исчерпана,прошу ее закрыть.

[vovchik]

Друзья,подскажите что это за штучки:первые ALPS,интересует,подделка или нет и какая характеристика log или линейный? У них в среднем положении есть фиксация.Что за циферки на корпусе?Намерял 43ком,а 503W это че такое? На оф.сайте производителя,если честно,запутался.
Вторые,вообще ничего не понятно,кто производитель и прочее? ,И то и другое стояло в двухкассетнике  Sony. Буду рад любой информации. [ Вложение: Вам нельзя просматривать вложения ] [ Вложение: Вам нельзя просматривать вложения ] [ Вложение: Вам нельзя просматривать вложения ] [ Вложение: Вам нельзя просматривать вложения ]

[MetalHeart]

Первый похож на настоящего. Был такой когда-то, но сейчас нет при себе.

[rubenlukin]

Друзья,подскажите что это за штучки:первые ALPS,интересует,подделка или нет и какая характеристика log или линейный? У них в среднем положении есть фиксация...

ИМХО явно линейный, если с фиксацией. Логически рассудить: зачем логарифму фиксация посередине? Математики, поправьте, если ошибаюсь.
А плюшка вкусная, 50 К, в темброблок аж бегом
Это про первый.
Второй не знаю, но у них "В" означает как раз линейную зависимость.

[vovchik]

Первый(а их три штуки)как раз в тембрах и стоял,второй-регулятор громкости.

[TANk]

Первый на подделку не похож. У Альпсов много и дешевых бюджетных моделей. Вот как раз такой с щелчком посередине (балансный) я с успехом применил в регуляторе громкости. Проблем не замечено. У нас такие Альпсы продают в магазине "Радио" по 65-70 руб.
На втором резисторе стоит логотип (М) - это Панасоник - точнее Матсушита-Электрик. На подделку тоже не похож. Но износ (особенно в касетной потаскушке, которую таскали и на пыли на природу и возили в машине) никто не отменял. Так что надо проверять. Самый простой способ проверки - подключить к крайним выводам батарейку. Центральный контакт через 100к резистор на землю (- батарейки) и через конденсатор на 1 мкФ к усилителю (или к чувствительным наушникам). Если при вращении не будет слышно треска, то резистор можно считать нормальным.

[vovchik]

Вон оно как,Панасоник! Нет,износа практически нет,на улицу не выносили,каждую минуту не крутили,уже проверил,все в норме,можно использовать.Спасибо Денис,спасибо Рубен,спасибо Александр.Тема исчерпана.
p.s.Александр,завидую по ALPS,я детали в основном в Москве покупаю,но ALPS в продаже не видел ни разу,продают какую-то туфту ноунейм по цене 30-100руб,которая скрипит после двух оборотов.А эти, пусть даже дешевые модели,не думаю что дрянь.
Пытался через одну московскую фирму купить ALPS с моторчиком,цена 1400р,договорился,приехал,менеджер с радостным лицом мне вынес...
ALFS ,тоже с мотором.Что было дальше,опущу.

[rubenlukin]

503W это че такое?

Только что заметил.
Первые две цифры обозначают номинал, третья -- количество нулей справа после номинала. То есть 50000 Ом.
В конденсаторах -- пикофарады.

[yooree]

Владимир, без разницы как их там фамилия, аж бы гарные были. Один раз проверьте на "нешуршавость" в регулировке громкости. И ставьте диагноз. Если вдруг это продукты от "братьев" наших желтого цвета лица, то там 1% из 100% что "не зашуршавит". В 99% у них все же "шуршавит". Вообще никак не понимаю такого наплевательского отношения к сборке потцев в Китайстане. Очень многие вещи научились грамотно и качественно делать, а с потцами пока прокол... Эх жаль что так скоропостижно скончалось отечественное производство... Им до наших потцев еще ой как далеко...

[alexanderzas]

Вообще никак не понимаю такого наплевательского отношения к сборке потцев в Китайстане. Очень многие вещи научились грамотно и качественно делать, а с потцами пока прокол... Эх жаль что так скоропостижно скончалось отечественное производство... Им до наших потцев еще ой как далеко...

Стоит побывать  один  раз  в  китае  в  командировке  как на  такие  вопросы  сразу  же  есть  все  ответы. На  тех  заводах  что  я  был   просто  конслагерные  условия  труда  сравнимые  с  асвенцимом только  без  растрелов  во  дворе  в  затылок. Работают  по  16 часов  потом  спать  по  казармаь  а  сам  завод  работает  круглосуточно . На  кармёшку  бегом  а  кормят  баландой. Когда  я  ходилд  и  смотрел  то  рабочие  а  вернее  биороботы  даже  не  поднимают  глаз  от  своей  рутинной  работы  и  их  как  в  муравейнике. На  входе  в  каждый  цех  типа  дневального  и  сколько  раз  я  туда  сюда  проходил  мне  постоянно  отдавали  честь, на  въезде  на  завод кпп  и  нашей  машине  тоже  козырял  парень  в  форме  на  входе  так  что  хоть  раз  в жизни  но  почувствовал  себя  генералом.

[ВКН]

В Москве в "самоделке" есть альпс.
У меня кое-какие Bourns, ALPS валяются.

[vovchik]

Костя,где такая находится? Знаю "Кварц",Чип и Дип,Митино само собой,а "Самоделку" не знаю. Какая станция метро,или это на окраине и добираться автобусом?

[ВКН]

http://www.samodelka.ru/

[yooree]

Немножко хитромудрые ребяты. Было от них предложение поменяться ссылками. Поменялись. При смене их дизайна на ресурсе ссылка на мой сайт "потерялась". Ну и моя на них незамедлительно "потерялась". Нечего было татагорничать

[hippo64]

Барыги, однако, не в самом хорошем смысле этого слова.

[smarold]

Достались сегодня по случаю редкостные лампы (на двух фото - одна и та же лампа, там столько надписей). Даташиты нашел, но вопрос остался: пойдут ли они на выход в паре с 6н16Б? Где-то читал, что такие пентоды используют и в драйверах... Кто вразумит?
[ Вложение: Вам нельзя просматривать вложения ]
[ Вложение: Вам нельзя просматривать вложения ]
[ Вложение: Вам нельзя просматривать вложения ]
[ Вложение: Вам нельзя просматривать вложения ]
[ Вложение: Вам нельзя просматривать вложения ]

[TANk]

12Ж1Л - советский аналог RV12P2000 в другом корпусе и с другой цоколевкой.
CV138 и EF91 6AM6 аналоги. Наш аналог примерный 6Ж3П

[smarold]

Tank, спасибо еще раз. Самое удивительное: за что берут деньги на Истоке? Там эта 6АМ6 500 руб. стоит...
Кстати, там аналогом у 6Ж3П почему-то числится EF96. Видимо, более точный

и добавил...
Небольшое добавление, которое нарыл в Инете:
1. Еще одним полным аналогом является Z77 (аттачу даташит)
2. Эта лампочка ценится в RIAA-корректорах, гитарных примочках и предах.
3. Аттачу еще любопытный ВАХ во этой лампе.
[ Вложение: Вам нельзя просматривать вложения ]
[ Вложение: Вам нельзя просматривать вложения ]

и добавил...
Что-то продублировалось...
[ Вложение: Вам нельзя просматривать вложения ]

и добавил...
И, наконец, хорошая ссылка на буржуйский сайт, где эту и многие лампы MULLARD можно заценить.

и добавил...
_http://www.sphere.bc.ca/test/tubes2.html

и добавил...
Денис! Глюки при редактировании и загрузке повторяются периодически: аттач верный, а ссылка на другой файл (см. выше)

[Mastersound]

Помогите распознать трансформатор и возможность  его использования без переделки(перемотки) в качестве выходного.
---------------------------
Забыл добавить,размер железа аналогичен с ТВЗ-шками

Трансформатор согласующий звуковой. Для SE не имеет зазора, для  PP не имеет соответствующих обмоток.
Одно применение в качестве понижающего  маломощного, на вход 240 В -  подаём сеть далее как сказали выше меряем, потом делаем выводы.

[smarold]

И почему мы при ответе на посты не можем редактировать свои сообщения???

[alexanderzas]

Только вчера зарекся тумбочку больше не пополнять... Но как тут удержишься против таких красавцев! ВС-2 , уже раритеты.
Митрич, вот такими удобно работать!
[ Вложение: Вам нельзя просматривать вложения ]

вот  от  таких  я  бы  тоже не  отказался, да  и  можно  маломошьных  с2-29

[smarold]

вот  от  таких  я  бы  тоже не  отказался, да  и  можно  маломошьных  с2-29
[/quote]
ВС-2 лишних нет, а по маломощн. С2-29 некоторыми номиналами поделюсь.

[TANk]

Самое удивительное: за что берут деньги на Истоке? Там эта 6АМ6 500 руб. стоит...

А если она от Муллард_ов, то умножай цену на 2. Буржуйские лампы они дешевыми быть не могут с точки зрения продавцов, которые на них деньги делают.

[smarold]

Саш,  я привык больше к обмену,  чем к продаже, потому глаза и таращу...   Да пёс с ними, торгашами, лишь бы лампы были хорошие. Кстати, по CV138 одни упоминания о "редкостности", конкретных схем в звуке нет, что меня сильно удручает...

[TANk]

А если искать по EF91 - то информации гораздо больше.
Вот например приемничек на ЕФ91
http://www.pasttimesradio.co.uk/build/ef91radcomp.pdf
Усилители на этих лампах в качестве драйверных.
http://www.platenspeler.com/hifi/headphones/uk_littledot_1.html
Вот здесь есть ее триодные ВАХи - Уже сесть повод разместить эту лампу в галерее с картинкой и полным набором ВАХов (триодные пентодные)  - Саня, (Servo) давай начинай работать
http://www.tubes.mynetcologne.de/roehren/daten/ef91pentode_as_triode.pdf

[smarold]

Саш, только растравил... Там схема на CV131.

[Servo]

Вот здесь есть ее триодные ВАХи - Уже сесть повод разместить эту лампу в галерее с картинкой и полным набором ВАХов (триодные пентодные)  - Саня, (Servo) давай начинай работать

Да запросто!

[Sergey49]

Попался мне вот такой трансформатор, вернее сердечник с каркасом. Человек, который подогнал мне это чудо, божился что это был рабочий транс. Но он обмотки смотал и сдал на медь, после чего был назван дебилом. Немного обидевшись, стал нахваливать какой это был хороший транс. Причём уверял, что обмотки располагались так: на первом каркасе - первичка, на втором - вторичка.
1. Возможно ли такое?
2. Что за транс. и откуда?
3. Спасибо [ Вложение: Вам нельзя просматривать вложения ]

[kotofey]

Sergey49, Возможно не так плохо что этот человек сдал обмотки в лом, первая судя по виду... поджарилась, возможно КЗ потому как лак на сердечнике "кипел" в буквальном смысле, причем пригорая...
По поводу разных обмоток на разных каркасах - возможно

[Sergey49]

Да нет, это лак такого цвета, какой то вишнёвый. Весь транс был так обильно полит им, что когда разбирали изрядно потрепали пластины, каркас с обратной стороны порван. Держится на честном слове (для фото).

[smarold]

Нормальное П-образное железо. Плохо, что первые витки "поехали" от разборки, но это поправимо, если проклеить эпоксидкой и аккуратно зажать струбцинами. Обмотки будет правильнее распределить впополам и первичку соединить последовательно. Так устроены ТС-180 и т.п.

[Sergey49]

Ну с этим ясно, так оно и делается. Но что ж мне этот "металлист" заливал о обмотках на разных каркасах?

[smarold]

Да и так бывает, особенно если устроен, как разделительный и обмотки практически равные. Но по логике для "равенства плеч", так сказать, лучше впополам.

[Sergey49]

Ещё смущает какая то "неправильная" форма железа. На вид это почти тор. Только разрезанный.

[Ser.Balashoff]

В принципе, такие трансы были и бывают, когда первичка и вторичка на разных катушках. Единственное, что у таких трансов ( с неравномерно распределенной первичкой по сердечнику) повышенные потери, связанные с неравномерностью намагничивания сердечника. Но зато намного проще изготавливать. Кроме того у трансформаторов с такой конструкцией повышенная индуктивность рассеяния, наверное, наиболее возможная из всех способов намотки, которая тоже приводит к потерям. А вот для  электросварки специально делают трансформаторы с повышенной индуктивностью рассеяния именно таким способом. Такие трансы имеют другие параметры по вторичной обмотке при к.з. вторички, чем "правильные". В общем, бывают такие трансы и даже делаются иногда специально.

[Sergey49]

А вот для  электросварки специально делают трансформаторы с повышенной индуктивностью рассеяния именно таким способом. Такие трансы имеют другие параметры по вторичной обмотке при к.з. вторички, чем "правильные". В общем, бывают такие трансы и даже делаются иногда специально.

Спасибо, интересная информация. Но наматывать всё же буду в "правильном варианте", т.к. транс будет для УНЧ ЛАНЗАР 2 канала

[smarold]

Ещё смущает какая то "неправильная" форма железа

Это ради меньшей высоты сердечника. Зато в толщину добавили... А этот для сварочных применений маловат, вот для контактной сварки в аккурат. А вообще лучше тор поискать от 2-амперного ЛАТРа у тех же "металлистов". Это только кажется, что муторно с намоткой: 2 дня и будет отличный сетевик! Его же по ходу можно "регулировать": смотать - намотать...

[Sergey49]

Ну да, всё правильно. ведь сечение то у него 16,8 см.кв. Совсем не хило. По этому, спасибо дебилу что хоть железо не выбросил!

и добавил...
Спасибо всем откликнувшимся, вопрос как говорится, исчерпан.

[TANk]

Этот трансформатор стоял в кинаповском понижающем автотрансформаторе. Для питания усилителя 90У-2. Так называемый КАТ (Киноавтотрансформатор). Я на таком железе намотал выходные трансформаторы для ламп 6С33С. Только вот все руки не дойдут собрать все в одну кучу и послушать самому как звучат эти лампочки. Уж больно здоровый проект получается. Пуда на два не меньше
Кстати, у этого трансформатора должен быть еще и бондаж, чтобы стягивать половины между собой - неплохо было бы спросить друга, на какую помойку он его выкинул. Удобный достаточно для крепления трансформатора. А вот каркасы там никчемные. Если сделать самому из текстолита, то на них влезет в полтора раза больше проволоки. Про родные обмотки жалеть не надо. Это был автотрансформатор и для переделки его в нормальный все равно пришлось бы его перематывать.





и добавил...
Кстати, габаритная мощность этого трансформатора, судя по шильдику на КАТе 700Вт.

[Sergey49]

TANk, Спасибо огромное за исчерпывающую информацию! Теперь всё встало на свои места. Каркасы естественно будут из текстолита (в наличии). Половинки железа думаю склеить эпоксидкой с каким нибудь наполнителем. С бондажем и креплением проблем вообще быть не может, смастерю любой, (старый слесарь-инструментальщик).

[smarold]

Что за лампочки? Неонки? На той, что побольше, надпись: DGL (лейба) GR151DMm  22-176. В Инете ничего не нашкрябал.
На другой надпись не сохранилась. Думаю вот через резюк на 510 кОм в сеть на пробу... Верно будет? [ Вложение: Вам нельзя просматривать вложения ]

[Mastersound]

Верно будет?

Во всяком случае не сгорит....
Возможно что это неонка, нужно включить!

[smarold]

Не утерпел, воткнул. Загорелась более-менее нормально при 47 кОм. Свечение очень красивое, голубое с розовым, фотик это плоховато передает. Можно для винтажу приспособить на индикатор в усь. Но вот вопрос: она помехи не наводит?
[ Вложение: Вам нельзя просматривать вложения ]

[Mastersound]

Но вот вопрос: она помехи не наводит?

Это легко проверить близкорасположеным радиоприёмником.

[smarold]

Поднес УКВ-приемник, другого нет - тихо. Но это же УКВ, тут СВ-ДВ надо, а "Альпиниста" то уже нетути

[Mastersound]

ну вообщето я не сталкивался чтобы неонки давали помехи...
раньше в аппаратуре их только и применяли, поэтому можно поставить на контроль сети...
Вид довольно экзотический

[L0ki]

Иногда бывает что генерят. Причем в оооочень широком спектре частот.
Причина - неустойчивость плазмы в разряде.
Лечится только заменой.

и добавил...
лампочки на фотках скорее всего газоразрядные стабилитроны

[smarold]

лампочки на фотках скорее всего газоразрядные стабилитроны

Знаешь, Жень, похоже на то, больно уж тока большого требуют. Я их еще погоняю, подниму ток до 20-50 мА и померяю. Если это стабы с подходящей напругой , очень нехило будут смотреться на шасси. Возможно, что 22-176 в маркировке - это ток и напряжение стабилизации. Возник еще вопрос: там внешний цилиндр имеет 2 выводные стойки на цоколь. Надо полагать, их перемычкой тоже соединить или это не влияет на поджиг и работу лампочки?

[Ser.Balashoff]

Вообще перемычка в газоразрядном стабилитроне, сделана не просто так. Она участвует в цепи, т.е. с одной стороны вход, а сдругой выход. Смысл очень простой. Это такая защита от дурака. Вынул стабилитрон - цепь разрывается. Чтобы не пошло высокое на схему при отсутствии стабилитрона в панельке.

[Servo]

Камрады! Требуется ваша помощь! Достались вчера по случаю два трансформатора. Весьма привлекательно выглядящие. При частичной разборке обнаружилось что имеют довольно тонкое железо сердечника, по ощущениям 0,1 мм толщиной. Требуется их разобрать с целью перемотки  и использования потом в качестве выходных. Залиты каким - то компаундом, скорее всего эпоксидкой. Прогрев сердечника ничего не дал. То есть компаунд размягчился конечно несколько, но располовинить сердечник не удалось. Видимо залит очень качественно, бывший хозяин утверждал, что трансы "военные". Может кто-то уже сталкивался с такими, или кто-то знает способ, как размягчить компаунд(эпоксидку). Габаритная мощность ок.180-200 ватт. Размер окна сердечника 24х50 мм. Воощем всем хорош транс, только как разобрать? Костя (ВКН) не встречался с такими? Фото прилагаю.
(Извините, но у Вас нет доступа в Галерею)
  (Извините, но у Вас нет доступа в Галерею)
  (Извините, но у Вас нет доступа в Галерею)


[hippo64]

Саша, привет, разбирал давно транс залитый, так неделю держал в банке с расстворителем, какой точно не помню (из 647-650), тот в котором толуола много.Выбор расстворителя был случаен, по принципу "что на полке есть"

[TANk]

Заодно и второй вопрос до кучи. на снимке видно, что пластинки начали отслаиваться. Чем и как потом приводить сердечник в норму. Предполагаю, что надо будет искать БФ2, пластинки слеплять на этот клей, зажимать струбциной и потом снова греть до 150 чтобы клей схаватился.

[smarold]

Прогрев сердечника ничего не дал.

Саш, а как и где ты грел? По его виду я достаточного нагрева не заметил... Помещаешь в духовку и ступенями поднимаешь температуру градусов до 150-200, а может и выше. В такой бане он должен находиться минут 15-20. А потом рукавички, деревянный клин и вперед... Я так рассоединял 400-герцовые трансы, залитые зеленым компаундом. Твой, похоже, из той же серии, поскольку мощные трансы  с тонким ШЛ-железом на 50 гц практически не встречаются.
To Tank. В магазинах, торгующих паркетной плиткой, продается силиконовый герметик для паркета. Он бывает разных цветов и при полимеризации получается очень твердый, как винипласт. Я не пробовал, но мысля такая родилась давно. Стоит стандартный тюбик под пистолет 140-160 руб, вполне демократично. Я именно по причине расфасовки брать не стал, нам в маленьких тюбиках с пробкой удобнее...

[Servo]

Грели строительным феном Бош, стараясь равномерно прогревать транс по сердечнику. Температура на выхлопе фена была 350С. Про разогрев в духовке или чем-то подобным(например на паяльной станции инфракрасной), мысля была, только были опасения повредить каркас, хотя он похож карболитовый.

Юра, транс точно 50 ГЦ-вый, а железо тонкое.(прим.0,1мм). А может это пермаллой? Как проверить?

[smarold]

Пермаллой белый, блестящий, мягкий на излом, хорошо паяется... Сильно сомневаюсь, т.к. он от малейшего физического воздействия проницаемость теряет в десятки раз. Я Ш-образный пермаллой видел только в армии на аппаратуре, но они там были крохотные, полностью залитые белым силиконом в карболитовом кожухе. А в основном это торы. А тут абсолютно открытая стандартная конструкция. Не-е, это явно простое, хотя наверняка очень качественное железо.

[Servo]

Спасибо, Юр! Будем пробовать завтра греть на станции паяльной, когда мотанём, померяем индуктивность, и доложим сообчеству, о кач-ве этой трансформаторной стали. Нам бы его только разобрать!!!

[puntus]

Добрый день. подскжите пожалуйста: попались  такие вот трансформаторы без опознавательных знаков. Трансы понижающие, 2*28 и 1*15 вольт. ток еще не измерял т.к. вчера вечером сил хватило только кое-как сфоткать (пардон за качество). Вопрос в том - что это за трансы и куда их можно применить.
[ Вложение: Вам нельзя просматривать вложения ]

И еще. есть танталовые конденсаторы, но их напряжение по-видимому кодированно. Кто знает про напряжение - отзовитесь
[ Вложение: Вам нельзя просматривать вложения ]

и добавил...

[Mastersound]

подскажите пожалуйста: попались  такие вот трансформаторы -  куда их можно применить.

Трансы на вид одинаковые около 30Вт габариту,  оптимальнее перемотать под выходники для лампового SE - стереовариант! ( под ламы 6П14П или 6П6С.)

[rubenlukin]

Трансы понижающие, 2*28 и 1*15 вольт. ток еще не измерял т.к. вчера вечером сил хватило только кое-как сфоткать (пардон за качество). Вопрос в том - что это за трансы и куда их можно применить.

Без габаритов железа трудно что-либо определить...
Для выходников -- желательно замерить толщину пластин. Один горец подсказал, я проверил -- хорошая метода: фото в высоком разрешении, и потом спокойный подсчёт, ставя метки на каждой десятой. Где-то так:
(Извините, но у Вас нет доступа в Галерею)
Откуда получаем толщину пластин 0.3 мм.

Конденсаторы, если не изменяет память, на 16 В.

[puntus]

Рубен привет, идея понятна, буду пробовать. Заодно  все прочие обмеры сделаю. Насчет конденсаторов - некоторые номиналы у меня промаркированы 20В и 25В, потому и спрашиваю т.к. если напряжение у них поболе чем 16В - есть где развернуться, тем паче что подкинули их мне хорошую кучку

[smarold]

Не могу найти даташит на эти транзюки. Не германцы ли? Поскажите, кто знает.

[ Вложение: Вам нельзя просматривать вложения ]

и добавил...
Неужели облом с опознаванием?

[TANk]

Германцы или кремневцы можно выяснить и тестером.
Прозвонить переходы. Падение напряжения у Geрманцев в прямом направлении будет раза в два меньше. Обратные токи наоборот раз в десять больше. А так тоже ничего вразумительного, кроме того что на каком то Китайском складе радиодеталей есть в наличии детали в корпусе ТО3, которые маркируются как ED105.

[smarold]

Саш, кремний оказался... Но даташитов вообще не сыскать, очень даже странно.

[TANk]

Если кремний, то особо растраиваться не стоит. Его очень много и с известными даташитами. Если бы эти транзисторы имели какие нибудь супер уникальные параметры, то про них было бы все известно.

[smarold]

Да какие расстройства: кремния, как грязи... Кинул до кучи в коробок, пусть полежат, их всего-то 4 шт. попалось.

[smarold]

Попалась горстка вот таких резюков на 100 ом. Впервые вижу. Кто юзал или знает ТТД? На фото рядом с резюком для сравнения диод КД522. [ Вложение: Вам нельзя просматривать вложения ] [ Вложение: Вам нельзя просматривать вложения ]

[TANk]

Юра - тебе повезло. Я когда то прибарахлил немного таких резисторов на 1к и на 5к. не так давно давал из своему знакомому на пробу. Он делал микрофонные усилители. Через неделю он пришел ко мне брызгая слюнями от восторга. говорит что лучшего для малосигнального звукового тракта еще не видел. Выгреб у меня все остатки 5.1ком и ушел довольный как слон наевшийся тортов

и добавил...
Такие резисторы шли, насколько я помню,  в  триггерных модулях транзисторных ЭВМ древних.

[smarold]

Мне они попали с кучей С2-29 (0,1 - 0,25%), так что повезло многократно...

[TANk]

В сетки ламп как антизвонные использовать. В цепях ОС с микросхемами. Номинал не сильно ходовой. Были бы они килоом на 10 - вот тогда из них собирать регуляторы громкости на безобрывных переключателях. Альпсы точно отдыхают.
А вот точную марку и материал резистивного слоя я сказать не могу. Одно время пытался найти, но ничего не вышло. У меня есть подозрение, что в 70-е годы эти резисторы в больших количествах использовались на Сарапульском радиозаводе. Другой информации по ним не знаю.

[smarold]

Саш, С2-29 0,064 вт не хуже, уже опробовано у знакомого на приличном усе. Так что можешь располагать... А я себе 2 никитинских регуля у Шуры Заславского купил, уже приехали.

[TANk]

Вот сейчас на http://www.rw6ase.narod.ru/000/rprl_p1/kosmos_rp.html нашел приемник Сарапульского завода "Космос"
На его плате отчетливо видны эти самые резисторы. У меня они были как раз зелененькие. Судя по году изготовления приемников 1963 и 65 года резисторы должны быть из серии ВС - углеродные, что и объясняет их правильные звуковые свойства.

(Извините, но у Вас нет доступа в Галерею)

и добавил...
Вот и тип резисторов обнаружился. Описание приемника в справочнике нашел. Только признаюсь, я про этот тип резисторов практически ничего не слышал.

(Извините, но у Вас нет доступа в Галерею)

[smarold]

Да, именно они. Вот подробности http://www.155la3.ru/kim.htm

[TANk]

Да, именно они. Вот подробности _http://www.155la3.ru/kim.htm

Сейчас посмотрю.
Офтопик.
Кстати, как сильно в нас Датагор вбил привычку вставлять ссылки начинающиеся с _подчеркивания. Уже на уровне подсозния автоматом "Shift+минус затем только CTRL+V"


и добавил...

Эти резисторы не имеют контактной арматуры, их платиновые выводы впаяны непосредственно в стеклянный стержень, благодаря этому снижена ЭДС шумов.

Этож сколько они стоят тогда?  И куда, я дурак, выкинул обкушенные при монтаже выводы. Они же длинные были!!!!

[smarold]

Залез в кассу резисторов: ВС у меня тоже есть в достатке разных номиналов. Они пришли на смену УЛМ (в красном кружке), бывают как зеленого, так и серо-свинцового цвета (вроде, повышенной точности).
ЗЫ. Плюхнул припоя на тот же кусок гетинакса, не жалея канифоли и сразу по горячему нанес спрей. Высыхает!!! Брызнул на остывшую облуду, ждем`s, за пять минут эффекта зримого нет. Подозреваю, с составами на основе каучука и полиэфирных смол он справляется легче. [ Вложение: Вам нельзя просматривать вложения ] [ Вложение: Вам нельзя просматривать вложения ]

и добавил...

Этож сколько они стоят тогда?  kaaak? И куда, я дурак, выкинул обкушенные при монтаже выводы. Они же длинные были!!!!

А я еще подумал, почему они такие тонкие...


и добавил...
Танк, после получаса простоя от тонкого слоя канифоли не осталось и следа. Еще "плывет" там, где я ливанул толще 2-х мм... Пайка чистая, блестящая. Короче, работает и очень бережно.

[rubenlukin]

сразу по горячему нанес спрей.

Что за спрей?

[hippo64]

Вот тут, Рубен http://www.diy-audio.ru/forum/index.php?topic=272.msg5518#msg5518

[rubenlukin]

Спасибо!

[Sergey49]

Попался мне вот такой девайс, хотелось бы узнать о нём что ни будь.
Сам то я думаю что это какая то цифро - аналоговая хрень сигнально оповестительного типа. Особенно интересует трансформатор, почему то первичка(?) белый и чёрный) намотана более толстым проводом.

[Red Gain]

судя по этой страничке http://www.digitline.ru/catalog/lg/gdk-100_main.htm это GDK-100 RGU-5 (25 Hz) Блок генератора индукторного вызова, 10 одновр. от мини-АТС LG GDK-100

и добавил...
В инструкции по монтажу станции написано: Генератор  Вызова (25Гц):  Волна  Синус
Скачка, Внешняя. Получается что первичка мощная раскачивает вторички которые уходят на звонок. По поводу характеристик транса думаю инфу не найдешь, во всяком случае в официальных источниках.  LG в сервис мануалах  не пишут характеристики обычно партнамбер и дескрипшен.

[Сергей]

Что за лампочки? Неонки? На той, что побольше, надпись: DGL (лейба) GR151DMm  22-176. В Инете ничего не нашкрябал.

[ Вложение: Вам нельзя просматривать вложения ]

[smarold]

Сергей, спасибо!

[smarold]

Сегодня спас от убиения ящик разных радиоламп, многие не работали ни дня. И среди них пара Г-411 (по виду как Г807, но сбоку еще колпачек-вывод сетки). Вопрос: они заменяют Г807 при условии подгонки режимов или нет?

[TANk]

Они заменяют 807 при условии подгонки цоколевки. По параметрам близняшки почти. Сам я их не слушал, врать не буду, но процитирую Алексея Шалина с АП. (Юра  сам это можешь у него спросить, возможно подробностей узнаешь больше)

Рекомендую послушать и 411-е. Они на порядок лучше звучат, чем 807-е. у меня это слышно невооружённым ухом
А вообще вся эта серия: Г410, Г411, Г412 очень неплоха. Г410 - безумно редкий триод, к сожалению.

Да и мой почти тезка по фамилии тоже самое говорит
http://www.heavil.ru/lamp15.html

[smarold]

Саш, спасибо, утешил. Их даже не пара, а 3 шт. оказалось + 5 шт Г807 абсолютно новых. Еще одна Г811 1959 г. тоже новая. Параметров и цоколевки вообще не могу найти. Не знаком?

и добавил...
Нашел кое-что:
Г-811 (до 1985г.)
Радиолампа электровакуумная триод Г-811 (лампа генераторная) - генераторный триод с большим коэффициентом усиления и "правой" характеристикой для генерирования колебаний в радиотехнических устройствах. Радиолампа Г-811 была разработана в начале 50-х годов для использования в модуляторах передатчиков, но зарекомендовала себя очень хорошо и при использовании в линейных усилителях однополосных сигналов по схеме с заземленной сеткой. Относительный уровень побочных излучений с радиолампой Г-811 оказался не хуже, чем у высокочастотных генераторных ламп. Кроме того, Радиолампа электровакуумная триод Г-811 (лампа генераторная) работает при нулевом смещении на сетке, в связи с чем отпадает необходимость в источнике напряжения смещения. Катод - вольфрамовый прямого накала. Исполнение стеклянное с цоколем. Масса не более 100 г. Применяется в медицинской технике: аппарат УВЧ-66, УВЧ-70. [ Вложение: Вам нельзя просматривать вложения ]

[TANk]

Г811
http://www.cqham.ru/tubes/soviet/pdf/g811.pdf
Она же но буржуйская
http://www.mif.pg.gda.pl/homepages/frank/sheets/049/8/811A.pdf
Очень прямонакальный триод. Мощный. 40Вт на аноде. Коэф усиления 160 (что для такой мощной лампы редкость)
Один недостаток - лампа "правая" тоесть работающая при положительном смещении на сетке и с сеточными токами. Раскачивать через трансформатор мощным драйвером. Либо как вариант прочитать про "супертриод" на АП. Там в пару к этой лампе добавляют еще тетрод/пентод/триод что нибудь типа 6П41С, 6П9, 6С19п и получают нормальную левую лампу с такими характеристиками, которые не снились и 300В от Западных Электриков.
Лампа на самом деле совсем не дефицитная. Используются в больницах в физиокабинетах в аппаратах УВЧ терапии. Там же можно найти и ЗИП в виде таких ламп.

[smarold]

Ну это для меня пока сложняк... Да и анод там занозистый, хотя транс с такими обмотками имею. Но медиков надо потрясти на предмет симметричного количества...

и добавил...
На днях из одного сарая спасал от плесени ящик ламп и другие железки. Попалась плата недоделанного уся с жутким навесным монтажом. Позарился только из-за японских электролитов "ORION". А когда распаял - жаба задавила выбросить эти "камни". Хоть и старье, но 20 ватт для деревни снять можно. Никто не знает других включений, кроме даташитовского (с целью улучшения параметров) ? И стоит ли ими заморачиваться?
[ Вложение: Вам нельзя просматривать вложения ]
[ Вложение: Вам нельзя просматривать вложения ]


и добавил...
Кстати, о литах. Никто не юзал подобные? Заметил одну особенность: качественные от брендовых фирм значительно тяжелее (интересно, с чем это связано, ибо отечественные тоже тяжеленькие) и разброс параметров минимальный. [ Вложение: Вам нельзя просматривать вложения ]

и добавил...
Что, никто не подскажет?

[kotofey]

smarold, могу предположить что "фирмовые" тяжелей из-за более качественного электролита

[smarold]

От тож... Знать, не случайно народ за вредность на этом производстве доплаты получал...

[Valera]

Заметил одну особенность: качественные от брендовых фирм значительно тяжелее (интересно, с чем это связано, ибо отечественные тоже тяжеленькие) и разброс параметров минимальный.

Юра , может поэтому "фирмовые" тяжелее? [ Вложение: Вам нельзя просматривать вложения ]

[smarold]

Валер, это еще везуха - Рубиконы!!! Я видел, как совковые К50-16  вставляют... При покупке обязательно
измерять емкость!...

[Valera]

При покупке обязательно
измерять емкость!...

И вес!!!

[s.k.]

Валера, это фото - очень старый боян (автор в каком-то форуме признался, что фото - специально подготовленное); Рубикон на 2200 мкФ сам по себе гораздо дороже безродного китаёзы на 6800 мкФ...

[hippo64]

Я тоже был в сомнениях, дабы что то на карман кинуть нужно их много подделать, а ни я, ни мои знакомые не встречались за многие годы активной жизни с этаким казусом.

[lgedmitry]

  я думаю, с каждым сломанным конденсатором шансы увеличиваются

[vovchik]

Продолжу тему электролитов ... А вот такими "штучками" никто не пользовался? И если да,то как они по качеству? [ Вложение: Вам нельзя просматривать вложения ]

[TANk]

Обычные китайские "середнечки" типа TEAPO. Jamicon. Часто попадаются в блоках питания компьютерных. Правда там я вижу обычно уже вспухшие, полуразложившиеся трупики, но в коробке с конденсаторами у меня таких несколько штук лежит. В звук не пробовал, пока есть более достойные кандидаты.

[vovchik]

Александр,приветствую. Этот кондер конкретно из TV Philips,просто подумалось,ну не будут люди из солидной фирмы ставить в свои изделия откровенное д...мо. Если "середнячки",тогда выброшу,у меня и новых Jamicon-ов вполне хватает. Интересен факт:после ....дцати лет работы емкость осталась не изменилась,при заявленых 47мкф прибор намерил 45.6мкф(думаю сновья так и было).

[TANk]

Сейчас свои померял. 1000.0х10в и 470.0х16 из компьютерных БП вытащенные. Марку уже и не помню, что то из недорогих типа Linkword, JNC, Powermaster - емкость в норме. Принесут БП совспухшими кондерами - туда они и пойдут.
Просто из тех же БП и материнок можно с легкостью наковырять Матсушиты, Санио, Рубиконы. Поэтому и не придаю этой марке особого значения. Как уже говорил - середнячки. В повальном вспухании как GSC или Jakcon не замечены. Среди лидеров по качеству Рубиконы, Хиташи, Панасоники, Ничиконы - тоже их не видно.

[yurkov]

Хочется знать чьё это производство? Схемку бы включения да пристроить этот "магический глаз" в дело  .

[yooree]

LELON ELECTRONICS CORP
Product: Alum Electrolytic Capacitors
Established: 1976
TEL:+886-4-24925858
FAX:+886-4-24922768
E-mail:service@lelon.com.tw
Web:www.lelon.com.tw
Add : 20, Lane 51, Chenggong Rd., Dali City, Taichung County, Taiwan

Все по честному.

[smarold]

Имеются вот такие резисторы Р2-67. Описалово нашел, почитал, порадовался стабильности параметров. Напруга, правда, рабочая невысока (250 вольт), но для полупроводниковых и низковольтных ламповых пойдет. Но как они в звуке? Кто-либо юзал?
[ Вложение: Вам нельзя просматривать вложения ]

[TANk]

Напруга, правда, рабочая невысока (250 вольт),

Я себе слабо представляю как это на резисторе номиналом 22 Ома можно получить напряжение больше 250в. Оно на 0.125Вт резисторе сможет пробыть сотые доли секунды не более. Это ограничение касается высокоомных резисторов. А эти низкоомные можно ставить в любые ламповые или транзисторные цепи. Пусть там даже киловольты циркулируют.
Резисторы такие видел очень давно на заводе где военную технику собирали. Вынести с завода не догадался. Тогда мне и МЛТ хватало на все случаи жизни. Поэтому сведений о том как они себя ведут в звуке у меня нет. Как правило резисторы повышенной точности и стабильности себя и в звуке проявляют с лучшей стороны.


и добавил...

Хочется знать чьё это производство? glaza Схемку бы включения да пристроить этот "магический глаз" в дело

Петр, я тебе на сам знаешь каком сайте ответил.
http://www.jogis-roehrenbude.de/Roehren-Geschichtliches/Mag_Augen/EFM12_UFM12.htm
Твои лампы вот на эти очень похожи. На них есть еще какие нибудь опознавательные знаки, кроме тех, которые на фото?

[yurkov]

На обеих лампах нашел обозначение EFM-11. И в ромбике что то. За лупой надо сходить, эдва заметные остатки надписи есть. По ссылке что-то не попалась цоколёвка и схема включения а на картинке красиво глаз светится зелёным. Мне эти лампы барахольщик навязал по 50 коп. (курс уе 8,0 грн.)

[smarold]

Резисторы такие видел очень давно на заводе где военную технику собирали

Саш, спасибо! Вообще, я слышал, что рабочие напряжения для резюков определяются и способом соединения собственно резистора и его выводов. Эти выпущены в середине 1990 г., 9-я приемка. Тоже думаю, что все выдержат. Поподробнее почитал: сверхпрецизионные метрологические, точность 0,02 - 0,05%. Очень хороши для АЦП. Но про испольование в звуковом тракте ничего не надыбал. Значит, будем слушать...

[yurkov]

Спасибо огромное Александр Николаевич. По вашей ссылке нашёл и цоколёку и схему включения. Эмблема в ромбике на лампе "Телефункен".

[TANk]

Мне эти лампы барахольщик навязал по 50 коп. (курс уе 8,0 грн.)

дайте и мне такого барахольщика, который по 50 коп Телефкнкены торгует!

[ДДО]

дайте и мне такого барахольщика, который по 50 коп Телефкнкены торгует!

Не путайте наши копейки с ихними. В Крыму копеечка подороже будет

[rubenlukin]

Коэффициент простой: 1 UAH = 4 RUR
То есть Телефункен за 2 рублика -- нехило весьма

[smarold]

Что-то поперло на резюки... Нашел "под забором"  вот такие С5-14В в довольно приличном ассортименте. И задумался: а чем они отличаются от ПТМН? У них что, не бифилярная намотка? Кто знает отличия?
[ Вложение: Вам нельзя просматривать вложения ]

[yurkov]

Подскажитете "родословную" этих игрушек и что они могут, а то ни разу не приходилось сталкиваться  . [ Вложение: Вам нельзя просматривать вложения ] У других слышал а сам ни разу пьезоизлучателей не применял.

[TANk]

У других слышал а сам ни разу пьезоизлучателей не применял.

Я как то давно на Е-бае за символическую цену в 10 мертвых президентов купил 2 комплекта СЧ и ВЧ динамиков вот от этой акустики
http://www.humanspeakers.com/e/epi-he19.htm#spec
(рекомендую еще обратить внимание на схему разделительного фильтра. Как правильные буржуйские дядьки подключают пьезо пищалки).
ВЧ рупора были Мотороловские, пьезо. Поставил их в двухполосную акустику с частотой раздела порядка 8 кГц. Звучали эти колонки очень хорошо. Правда пришлось довольно долго подбирать номинал резистора стоящего параллельно пьзикам. Я остановился на 16 Омах.

[yurkov]

Спасибо. Потому и пустил их в распознавалку, что поставил их в схему трёхполоски  с частотами раздела 500 гц и 5 кгц. Сразу услышал что частота раздела для них низковата. Сильно много металлических высоких. Совсем неестественно звучали.

[TANk]

Сильно много металлических высоких. Совсем неестественно звучали.

Сразу вопрос. Резистором эти динамики шунтировал или просто вместо штатных ВЧ ставил? Я не зря обратил внимание на схему фильтра для Магнусов. Без шунтирования пьезодинамики имеют ооооочень большую добротность и на любой сигнал отзываются писком на своей резонансной частоте. Например, если фильтр ВЧ в акустике рассчитан на нагрузку 8 Ом то и шунтирующий резистор для пьезы надо ставить в районе этого номинала. Иначе получается, что из за высокой нагрузки фильтр сдвигает свою частоту среза, и появляется резонансный писк недемпфированного динамика. Попробуй еще раз с шунтом в районе 8-12 Ом (подобрать по вкусу).
Вполне возможно, что эти динамики запоют  и с 5 кГц хорошо.

[Ketchup]

Всем привет , скажите что это за трансфонмоторы на одном написано- РЕ4708001 , на другом-РЕ4708 000 , никакой информации на них не нашёл. [ Вложение: Вам нельзя просматривать вложения ] [ Вложение: Вам нельзя просматривать вложения ]

[smarold]

А что гадать? Проще вызвонить... И носки одевать надо, а то осень уже, простудишься еще

[Ketchup]

А что гадать? Проще вызвонить... И носки одевать надо, а то осень уже, простудишься еще

Прозванивал уже , при подключении гудение как у сварочника , а хотя всё стянуто   мне просто было интересно что это за трансформаторы такие , мне их электрики подарили ,а я их хочу на выходники пустить для 807. А носки долой! я закаляюсь

[alexanderzas]

А что гадать? Проще вызвонить... И носки одевать надо, а то осень уже, простудишься еще

Я тоже  по  жизни  тапочки  и  носки  не  признаю ,только  когда  уси  испытываю  надеваю  резиновые  чтобы  белые  не  надеть.

[smarold]

Шура, ты бы еще себе при +30 шубу одел...

[Mastersound]

Привет Ketchup- трансики и в правду хороши!
для правильности испытаний можно сделать так:
1) вызвонить тестером самую высоковольтную обмотку.
2) подать на неё 220в через лампу накаливания 220/40...60Вт.
3) далее замеряеш выходные напруги и отрисовываеш схему транса.

[alexanderzas]

Шура, ты бы еще себе при +30 шубу одел.

Ну  некоторые  народы  так м и  делают , к  примеру  есть  Еврейские  ортодоксы  которые  бреют  голову  наголо  оставляя  только  бороду  и  пейсы  и  носят  меховые  шапки, да  ещё  и  белые  чулки  и  панталоны , очень  забавно  смотреть  живой  музей  религии  .

[yurkov]

Сильно много металлических высоких. Совсем неестественно звучали.

Сразу вопрос. Резистором эти динамики шунтировал или просто вместо штатных ВЧ ставил? Я не зря обратил внимание на схему фильтра для Магнусов. Без шунтирования пьезодинамики имеют ооооочень большую добротность и на любой сигнал отзываются писком на своей резонансной частоте. Например, если фильтр ВЧ в акустике рассчитан на нагрузку 8 Ом то и шунтирующий резистор для пьезы надо ставить в районе этого номинала. Иначе получается, что из за высокой нагрузки фильтр сдвигает свою частоту среза, и появляется резонансный писк недемпфированного динамика. Попробуй еще раз с шунтом в районе 8-12 Ом (подобрать по вкусу).
Вполне возможно, что эти динамики запоют  и с 5 кГц хорошо.

Отдал на перемотку динамические пищалки с заводских колонок своему знакомому и деньги наперёд дал, сам уже за такую мелкую работу не берусь, зрение стало падать. Тот работу просрочил и дал мне в замен эти пьезо, говорит из серьёзных колонок вынул. Бери говорит, как раз по цене ремонта и старые неперемотаные вернул. Поставил, только откуда Я знал что их шунтировать надо? Высоких получилось сильно много и металлические. Снял Я их, отдал старые пищалки снова ему. Коля, ну перемотай мои. Перемотал. Теперь  с этими пьезо буду знакомится. Можно что-нибудь сделать. Схемотехнику подключения по Вашей ссылке понял.

и добавил...
Вот ещё что. А если их, эти пьезо в рупора поставить? Должно что-то дельное получиться?

[TANk]

А если их, эти пьезо в рупора поставить? Должно что-то дельное получиться?

На вскидку не скажешь. надо слушать. рупора сужают диаграмму направленности и повышают звуковое давление в секторе обстрела. А эти пищали купольные с широкой диаграммой. Как и с какими рупорами срастутся наперед не скажешь. Для начала в картонные кулечки поставить

[suzi]

to Ketchup эти трансформаторы(кстати правый ,это явно дроссель) похоже сняты  с СОС (система оперативной связи) - давно это было,но железо там хоть и тонкое,но не ахти;зато окно большое.Далее по рекомендациям Mastersound.

[Ketchup]

suzi, действительно при тестировании и разборке один оказался дросселем а другой перемотанным силовиком ,но железо у них идентичное.Сечение 16 кв.см ! а высота окна 26мм (немало!) думаю ватт 20 снять запросто получиться , на мой взгляд г-807 с таким железом меня порадует , поживём увидим. При разборке одного очень сильно разочаровался т.к на пластинах есть немного ржавчины и слезает эмаль , можно ли реанимировать пластины ?

[suzi]

Да нормальные выходники получатся,за ржавчину не переживайте - если очень хочется,немного зачистить и цапоном мазнуть

[smarold]

думаю ватт 20 снять

В SE, увы, такого не получится...

[alexanderzas]

В SE, увы, такого не получится...

Да  запросто  , три  в  паралель Гу-50, или  одна  гм70, ну  из  6с33с  тоже  можно  поднажавшись  высадить  20  вт , правда  её  нужно  чуток  за  штатный  режим  вывести , но  при  тотальной  стабилизации  напряжений  и  мягком  старте  она  это  лет  10  переживёт. Вопрос  нужна  ли  такая  мощь.

[smarold]

Шура, разговор про Г807... Пост 162. И про конкретные трансы для выходников. Эк тебя сразу в "драку" тянет...

[alexanderzas]

Кстати  Юра  есть  две  новост  для  тебя , одна  хорошая  вторая  плохая, начну  с  хорошей. Сегодня  таки  встроил  те  что  ты  мне  прислал  лампочки  ЕФ91 в  усилок  и  послухал , Результат  очень  меня  обрадовал  и  я  их  там и оставлю. Плохая  новость  в  том  ,чтьо  придётса  тебя  ещё  раскрутить  на  пару  четвёрку десятку  таких  лампулек.

[smarold]

Очень хорошая новость, спасибо! Только какой усь ты имеешь в виду, ушник?

[alexanderzas]

и добавил...
Нет  не  ушник , это  мощьник  на  4п1л хотя  он же может  работать и  ушником.

[smarold]

А какие там стояли?

[alexanderzas]

Там  СРПП на  есс88 стояло  ,потом  перетыком  поменял  на  6н6п ,режим  практически  одинаковый, они  собственно и  сейчас  могут  туда  стать  поскольку  сделал  так  что  можно  эти  91  выдернуть  а  вставить  есс88  или 6н6п панельки  и соединения  есть.

и добавил...
На  фотке  видно  что  в  плате  есть  панельки, Кстати  на первом  плане  знакомый  тебе  регулятор  громкости, такая  необычная  его  установка  для  сокращения  длинны  сигнальных  проводов  он  практически  выходом  упираетса  в  сетки  входных  ламп.

[smarold]

Отписал тебе в Скайп, личка по-прежнему не принимает...

[puntus]

Всем привет. Попались мне два зверя вот таких на 50Ком.  сбоку написано B503 EEC  и s0001. Насколько я понимаю данные потцы сдвоенные но 4-х выводные для тонкомпенсации? Кто-нибудь знает что за звери?
[ Вложение: Вам нельзя просматривать вложения ]

[TANk]

Иван, а тестером их запытать?
Сдается мне, что задние ноги для устойчивости на плате или это выключатель концевой. Далековато эти выводы от основной резистивной дорожки, чтобы быть выводами ТК.
У меня есть очень похожие резисторы, только одинарные. Сзади тоже пара контактов. Так вот если потянуть за ось на себя она выдвигается примерно на 5мм а контакты задние размыкаются.

[suzi]

А возможно просто "нажать " на ось и эти контакты замкнутся (пока нажимаешь)

[puntus]

Задние контакты - это выключатель, забыл сказать, но вот там еще две линии по 4 контакта т.е. сдвоенный. Сами потцы на работе остались завтра погоняю.

[suzi]

Ну тогда ,скорее всего, тонкомпенсация.

[smarold]

Кто знает данную маркировку? Что за прибор?

[ Вложение: Вам нельзя просматривать вложения ]

[lgedmitry]

smarold,КП103М http://images.yandex.ru/yandsearch?rpt=simage&text=%D0%BC%D0%B0%D1%80%D0%BA%D0%B8%D1%80%D0%BE%D0%B2%D0%BA%D0%B0%20%D0%BE%D1%82%D0%B5%D1%87%D0%B5%D1%81%D1%82%D0%B2%D0%B5%D0%BD%D0%BD%D1%8B%D1%85%20%D1%82%D1%80%D0%B0%D0%BD%D0%B7%D0%B8%D1%81%D1%82%D0%BE%D1%80%D0%BE%D0%B2&img_url=mtaalamu.ru/uploads/images/6/6/8/0/38/8586d0f3d3.jpg&spsite=mtaalamu.ru&p=3

[smarold]

Сергей, спасибо! А я думал, что-то от военки... Аж с полсотни этих полевиков поднабралось...

[lgedmitry]

smarold,У нас  с тобой, Юрий, взаимовыручка хорошо клеится

[smarold]

Дык это же классно!!!

[rubenlukin]

Достались по случаю переделанные S-90. Пока что не разбирал, подскажите, что это за пищалки в них врезали?
(Извините, но у Вас нет доступа в Галерею)

[lgedmitry]

Рубен, а не эти ли? http://images.yandex.ru/yandsearch?text=10%D0%B3%D0%B8-1&stype=image

[alexanderzas]

Достались по случаю переделанные S-90. Пока что не разбирал, подскажите, что это за пищалки в них врезали?
(Извините, но у Вас нет доступа в Галерею)

Врезали  в  них  10ГИ 1  это  советские  изодинамические  пищалки.Стояли   в  АМфитон  25АС027 львовских  и  их  ленинградских  собратьях Электроника  25АС033. У  меня были  львовские  Амфитон. Пишалка  сама  по  себе  не  плохая  но  ихплохо  делали  на  советском  производстве  и  колонки  через  некоторое  время  становились  глуховатыми,скорее сего  пищали  плохо  держали  перегрузку, во  всяком  случае  ощущалась  явная  нехваптка  высоких  а  по  началу  звучали  очень  даже  прозрачно. торая  беда  то  что у  них  узкая  направленность , поэтому одной  пищали  явно недостаточно  и  нужно  хотябы  две  и  под  углом, впрочим если  голову  зафиксировать  тисками  то нормально. У меня есть  акустика  Магнеплан  которая  тоже  изодинамичекская  только  не  на  вч  а  всю  полосу,это  типа  этой  пищалки  только  шириной  пол метра  и  высотой  полтора.

[rubenlukin]

Они, раскрутил, увидел. Ребята, спасибо!
Стало понятно, почему горизонтально расположены: вертикально просто не влезали

[Meshin]

Эти пищалки можно улучшить. Если только есть желание. И время. Где-то на просторах встречалась доработка. Попадётся, интереса ради выложу.

[rubenlukin]

Эти пищалки можно улучшить. Если только есть желание. И время. Где-то на просторах встречалась доработка. Попадётся, интереса ради выложу.

Можно попробовать. Попадётся -- выкладывай, но специально искать не нужно. Спасибо!

[alexanderzas]

Лучше  их  поменять  на  готовые  хорошие  ,гдето  на  ибее  видел  продавались  и  не  очень  дорого.

[yurkov]

Есть такие дроссели. Как "распознать" в них индуктивность Набор железа - 40мм собран встык, средний керн - 30мм-32мм. Намотан проводом 0,9мм до заполнения. Сопротивление обмотки - 9ом. [ Вложение: Вам нельзя просматривать вложения ] [ Вложение: Вам нельзя просматривать вложения ]

[Meshin]

rubenlukin. Рубен. Кое что нашлось по этой пищалке. Будет ещё, ещё и выложу. [ Вложение: Вам нельзя просматривать вложения ]

[yurkov]

Ряд зелёных. Выводов много, все обмотки низкоомные. Никак не соображу где выводы на 220? [ Вложение: Вам нельзя просматривать вложения ]

и добавил...
Кто нибудь встречался с такими,знает? [ Вложение: Вам нельзя просматривать вложения ]
[ Вложение: Вам нельзя просматривать вложения ]

[suzi]

Дроссели могучие - просто померяйте.http://www.mariklab.ru/reference/transformers-tn/TN27.html

[yurkov]

Василий Вы догадываетесь куда Я эти дроссели присматриваю пристроить? Только мерять научите За ссылку спасибо!

[suzi]

Да конечно догадался ,можно смело ставить ,даже не меряя - здесь есть ветка ,как мерять.

[puntus]

Ряд зелёных. Выводов много, все обмотки низкоомные. Никак не соображу где выводы на 220?

День добрый, вот тут http://www.mariklab.ru/reference/transformers-tn/TN27.html есть информация по зеленым.

[rubenlukin]

Кое что нашлось по этой пищалке. Будет ещё, ещё и выложу

Германыч, спасибо, курю.

[Meshin]

Рубен, ты Макса Фрая всего прочитал?

[puntus]

Рубен, ты Макса Фрая всего прочитал?

Это к тому, что такой большой а не куришь?
А вообще Макс  Фрай с Хрониками Эхо - сильная вещь! Кстати Игорь, а какая последняя книга?

[Meshin]

Да нет. Рубен периодически говорит:" Курю, покурил, вкурил." Герой у Фрая есть от которого я узнал эту фразу.
Я всего три или четыре книжки прочёл про путешественника по снам. Хочу полностью всё М. Фраевское прочитать.  Если у тебя есть  полный перечень, буду рад ознакомиться.

[rubenlukin]

Оффтоп погнал

такой большой а не куришь?

Ребята, ничего не курю, вЕрите. Кроме литературы. Из художественной последнее -- Маму Стифлера.
Германыч, я уж не помню, откуда это словечко прилипло. Но в дальнейшем постараюсь разнообразить глаголы
Фрай, говоришь... Не попадался  , надо глянуть

[puntus]

Если у тебя есть  полный перечень, буду рад ознакомиться.

Ок, дома посмотрю и в личку кину список.

[TANk]

День добрый, вот тут http://www.mariklab.ru/reference/transformers-tn/TN27.html есть информация по зеленым.

Но вот тут
http://lampilich.narod.ru/trans/trans_index.html
информации по зеленым (а так же и коричневым) еще больше и более подробная.

[rubenlukin]

Купил сегодня полевики 0,3 А / 200 V, корпус ТО-220. Тип не запомнил, на корпусе татуировки: ST; 30U342; MOROCCO; P20NE. Даташит по этим данным найти не удалось. Подскажите, пожалуйста, тип. Даташиту тоже буду рад. Спасибо!

[TANk]

stp20ne06 - 20А - 60 вольт
stp20ne10 - 20A - 100вольт
Cлучаем не обманули тебя?
Все транзисторы STMicroelectronics В корпусе ТО220 В этих корпусах обычно мощные транзисторы идут. Те, которые на 0.3А расчитаны идут в обычных тонконогих транзисторных корпусах как наши КТ3107 или КТ503
http://www.alldatasheet.com/view.jsp?Searchword=P20NE

[rubenlukin]

Николаич, спасибо!
Эти данные (0,3 / 200) зацепил краем глаза в ноуте продавца, она же их озвучила. Ток меня устраивал (и цена!), напряжение не критично -- 0,2 А / 12 В будут отрабатывать всего-то по максимуму, просто печатка под ТО-220, да и малышей в ТО-92 с таким током не было в наличие (BS170, BS107, etc).
Если обманули, то себя

[Sergey49]

Вот такие германычи привёз сегодня с рынка, подарил сосед.
А что можно соорудить на них, подскажите. Что то в голову ничего пока не лезет, устал наверное.

и добавил...
[ Вложение: Вам нельзя просматривать вложения ]

[L0ki]

Имхо на таких если только НЧ канал многополоски,
для других аудиоцелей они слишком "медленные".

offtop
тоже оч. люблю книги Макса Фрая,
скачать (и не только Фрая) можно вот здесь:
http://flibusta.net/a/20726
альтернативный вход:
http://proxy.flibusta.net

[smarold]

НЧ-канал  на саб или в качестве выпрямителя (пробовал, на радиаторах примерно 100 см кв. спокойно держат 3,5-4 А при 30в

[Sergey49]

НЧ-канал  на саб

А можно поподробнее?

[smarold]

Сергей, погуглите любую схему на мощных НЧ-транзисторах 70-х, 80-х годов. Их полно и в журнале "Радио" тех лет. Германцам тяжело с частоткой выше 12-15 кГц, а вот до 5 кГц работают идеально и их даже ставят на второе место после ламп по качеству звука. Все это, конечно, очень субъективно.

[Sergey49]

Спасибо, но я похоже ничего делать не буду. Пусть лежат эти раритеты не паяные. Если дожили они с 1966г. такими - значит судьба у них такая  .
Этим я положу начало своей коллекции.

[alexanderzas]

Германцам тяжело с частоткой выше 12-15 кГц, а вот до 5 кГц работают идеально и их даже ставят на второе место после ламп по качеству звука. Все это, конечно, очень субъективно.

АГа  сейчас   приехали , это  почемуж  германцам  тяжело  то   вон  гт 806  10мегагерц  граничная  частота  а  у  гт906  кажись  30, ну  у  всяких  там  гт  308  и  321  тоже  минимум  150, самые  слабенькие  гт402  и  гт404  тоже  до  мегагерца.

[smarold]

Шура, я бы на твоем месте насчет "приехали" помолчал... Речь шла конкретно о П4БЭ

[alexanderzas]

Шура, я бы на твоем месте насчет "приехали" помолчал... Речь шла конкретно о П4БЭ

Ну конкретно  эти  транзюки  вообще  мало  пригодны  для  звукового  усилка  раз  ве что  в  автобусную  систему  обьявления  остановок  через  микрофон  водителем, они  помойму  там  и  стояли  в  автобусах  лаз.

и добавил...

Спасибо, но я похоже ничего делать не буду. Пусть лежат эти раритеты не паяные. Если дожили они с 1966г. такими - значит судьба у них такая  .
Этим я положу начало своей коллекции

вот  именно , сохранить  для  потомков  чтоб  знали с  чего  начиналась  родина.

[smarold]

У меня их десятка два завалялась, так применение нашел: вполне заменяют диоды Д303-305 при токах до 4А. Вот на таких радиаторах в выпрямителе со средней точкой 2,5А на плечо держат в легкую, чуть теплые. Пробовал до 4А, но тогда радиаторы нужны под 200 см.кв. Именно П4Б обладают очень удобным крепежным фланцем и кроме того, у древних транзисторов намного большая площадь кристалла, чем у более поздних. Так что ради интереса поковыряться можно. Но Шоттки, конечно, все же лучше...

[ Вложение: Вам нельзя просматривать вложения ]

[alexanderzas]

. Но Шоттки, конечно, все же лучше...

Вот  именно  что, и  лучше  и  проще , а  этим  транзюкам  другая  ценность ,их  в  коллекцию , ведь  коллекционируют  люди  иконы  и  всякие  статуэтки.

[smarold]

Шоттки и дороже... А тут вот влепил тестю в зарядное пару П210 вместо диодов на минимальных радиаторах-пластинках и без горя, чуть теплые при 6А. Так что по сельской местности в аккурат... Да и по звуку еще неизвестно, что милее ушам...

[Sergey49]

а  этим  транзюкам  другая  ценность ,их  в  коллекцию , ведь  коллекционируют  люди  иконы  и  всякие  статуэтки.

Согласен на 100%
Давно хотел начать коллекцию, подвернулся удобный случай...

[alexanderzas]

Так что по сельской местности в аккурат... Да и по звуку еще неизвестно, что милее ушам...

Помню  мы  с  другом  в  дестств  прикалывались  и  когда  одному  однокласнику  родители  купили  магнитофон  комета 212стерео  ,так  мы  его  назвали  сельский  бытовой  стереофонический  магнитофон. Почему  именно  так  ,а  потому  что  однажды  я  увидел  как  мужик  вместе  с  женой  покупал  такой  в  магазине  радиотехника  а  там  во  время  покупки  подключали  слушали  в  общем  всё  как  положенно, так  вот  был  этот  мужик  явно  из  села  потомучто  спросил  с  характерным  окцентом  ,А  где  касеты  к  няму  брать?  продавщица  сказала  на  втором  этаже  отдел  пластинок  и касет. У  того  друга  тоже  родители  приехали  в  минск  из  деревни  и  порэтому  мы  постановили  ,что  комету  в  основном  селяне  и  покупают. Ну  тогда  и  появилось  выражопывание  Сойдёт  для  сельской  местности.  Вот  ты  юра  правильно  сказал  ,для  сельсколй  местности  сойдёт.

[hippo64]

А у нас есть выражение (да простят меня популяризаторы радитехники прошлого), ....... на селе.Типа чип-тюнинг на селе, ремонт эмуру на селе и т.д.

[smarold]

Вот  ты  юра  правильно  сказал  ,для  сельсколй  местности  сойдёт

Да мы ж тут сельские...Сало с луком едим, зато за свои слова и обещания отвечаем...

[alexanderzas]

а  кто  за  свои  не  отвечает?

[TANk]

В теме "Тонармостроителям" я задавал вопрос про головку. Сегодня ходил в магазин за деталями и вспомнил уже в магазине, что забыл взять фотоаппарат. А мобилой фоткать дело не благодарное. Вобще не понимаю нафига в них эти камеры ставят.
Но вот что получилось.
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)
Прокомментирую фото.
На передней части картриджа надпись T4P
Со стороны выводов надпись JAPAN больше никаких опозновательных надписей, маркировок и этикеток не ни на самой головку ни на коробке. Продавцы тоже большего сказать не могут.
Достаточно этой информации для хотя бы приблизительного опознания или придется идти в магазин еще раз но уже с хорошим CANON_ом?

[suzi]

Эта головка очень похожа(к сожалению фото не позволяет дать 100% ответ) на картриджы фирмы АТ(Аудиотехника) с установкой типа Р-моunt.Они,как правило применяются в дешевых вертаках с примитивными тонармами(или с тангенциальными автоматами) - типа "играет,и слава Богу" .Для установки в нормальный тонарм продается переходник(стоит 150руб.).Цена на них(в зависимости от модели) колеблется от 30 до 60 долларов;вставки к ним стоят тоже в этих пределах(они взаимозаменяемы и можно "повысить" таким образом "уровень" головки).Тем не менее,Ортофон выпускает головки с таким креплением более дорогие и качественные(в сравнении с АТ) .Я слушал подобную АТку - своих денег она стоит(по звуку),но не более;и предназначены они для "легких"тонармов.Надеюсь,что хоть в какой-то степени прояснил ситуацию




[TANk]

Спасибо. Достал сейчас с полки Самсунговский пригрыватель пластинок. Из состава музыкального центра. Там как раз очень похожая голова. Вобщем менять имеющуюся ГЗМ155 или тут обещали дать новую ГЗМ005 смысла не имеет на эту голову.
Кстати, весит этот Самсунг меньше килограмма в сборе.
Потом взял Орфей - по весу чувствуется, что маешь вещь. Там только один диск полтора килограмма. Сейчас вот думаю как бы с меньшими затратами труда и времени вылечить болезнь Орфея - неравномерность вращения диска. Придумывать какой то более продвинутый привод с контроллером надо.

[smarold]

Кто знает, что за прибор? (Извините, но у Вас нет доступа в Галерею)

[TANk]

Производитель Newmarket Transistors Ltd (NKT)
7321 - 1973 год 21 неделя. Данные на транзисторы с маркировкой NKT401
http://paratran.com/2paratran.php?tr=91225
Мощный Германец насколько я понял. Причем достаточно высокочастотный (200 кГц) чтобы иметь право стоять в усилителе.

[smarold]

Ой, Саш, спасибочки!... Жаль, только три шт. попались. Но это дело времени...

[TANk]

Это не я, это Гугель такой умный попался

[smarold]

Да гуглил  и я, на эти вещи не ленив. Только не так задал условия поиска. Фирму такую в первый раз вижу и слышу.

и добавил...
А она англицкая и очень солидная... Вот еще трошки про эти транзюки: "The range NKT400 - NKT499 contained germanium PNP high-power types in TO-3 cans, both switching and audio devices. Many are unusual for TO-3 devices in that the diamond-shaped flange is not a solid integral part of the domed body but is made of thin metal cold-welded around the dome with a plastic former underneath".

[smid]

Здравствуйте, уважаемые! Недавно на работе разбирали ящик со старым барахлом и обнаружили некое количества всяких транзюков. Кто может чего сказать плохого или хорошего об этих представителях?

[smarold]

на Теслу смотри здесь http://www.specik.org/tesla/
Ну а на 2N3055 полно информации. 20 лет назад им цены не было!!!...

[smid]

smarold,Спасибо. Про 20 лет - так они у нас наверно столько и провалялись на складе, да еще кроме них всякой логики столько же -летней, всякой ГДР-овской, да и нашей тоже...

[TANk]

Попалась пара вот таких вот странных трансформаторов.
(Извините, но у Вас нет доступа в Галерею)
На каждой из катушек есть по 3 обмотки. Сопротивления и индуктивности одинаковые. А поверх этих двух катушек намотана еще одна обмотка, которая проходит через оба сердечника.
Кто нибудь сталкивался с такими? Где применяется такая интересная конструкция. Может быть не пытаться пока эти трансформаторы разобрать, а подумать как их применить целиком?

[smarold]

Саш, я еще, кажись, на горе, писал о таких. Пара у меня есть, а где применялись - фиг знает. Сам удивился насчет этой обмотки.

[TANk]

Залить ацетоном, замотать в ПЭ и пусть пару недель размокают. Потом разобрать и сделать на одном шасси пару дросселей или пару выходников. Каркасы довольно удобные для разборки, если бы не толстый слой комаунда.

[smarold]

Я пока не стал разбирать, т.к. сетевая обнаружилась.Уже не помню вторички, но что-то в пределах 2 х 27 вольт. Закинул пока в ящик. низковольтных у меня валом...

[GLC]

Возможно один из вариантов магнитного усилителя или управляемого дросселя насыщения.

[puntus]

доброго времени суток. а я вот попробую воспользоваться распознавалкой наоборот. Впервые встретил такие обозначения на схеме, подскажите что за звери
[ Вложение: Вам нельзя просматривать вложения ]
[ Вложение: Вам нельзя просматривать вложения ]

[TANk]

1 динистор (тиристор без управляющего электрода).
2 двуханодный стабилитрон (2 стабилитрона включенные навстречу друг другу). Во первых такой стабилитрон пофиг как впаивать, во вторых он обладает лучшей термостабильностью, чем одиночный.

[smarold]

Саш, на первом рисунке - симметричный динистор... Тоже пофиг, как впаивать

[Ketchup]

Принёс мне отец таких зверей , годны ли они для звука ?? [ Вложение: Вам нельзя просматривать вложения ] [ Вложение: Вам нельзя просматривать вложения ]

[Leopold]

первый на фото вроде с серебром - что есть гут
а второй лучше в помойку либо содержит яды.

где то на _горе был топик про них.

нашел - http://forum._gor.ru/index.php?showtopic=1752&st=199

[smarold]

Костя, верхний - это знаменитый кондюк СМ (станиолевый). Если их раздеть таким образом, чтобы потом была полная герметизация, причем они должны, как и прежде, немного плавать в масле, то ты получишь четыре замечательных межкаскадных конденсатора (там четыре параллельно соединенных рулона). Я пытался, но не получилось. Еще вариант - не раздевать, а поставить шунтом в фильтр анодного напряжения.

 Нижние выброси немедленно, они из серии кондюков для ламп дневного света, давно сняты с производства по причине крайней ядовитости в случае разгерметизации. Вообще по хорошему их нужно отдать в санэпиднадзор для правильной утилизации...

[kotofey]

Ketchup,
ЛСЕ к черту!!!!!!!

[Ketchup]

А можно ли без разборки использовать как межкаскадные? вообще думаю будет лучше чем МБМ или БМТ-2 которые я обычно использую
ЗЫ:ядовитые утилизировал)

[ВКН]

А сколько таких СМ?
Я аккуратно раздевал и использовал бумагу для межслойной прокладки.
Мне были интересны корпуса для заливки в них трансов.
Если что, могу предложить обмен на явно хорошие звуковые кондёры.

[suzi]

Насчёт ЛСЕ я бы так не горячился

[TANk]

А сколько таких СМ?

Костя, у меня есть пара таких СМ.   Торговец азер на рынке мне их просто так подарил в нагрузку к МБГТ, если поспрашивать, то можно найти еще несколько штук.
Конденсаторная бумага у меня тоже есть еще со старых запасов купленная в "Юном технике" лет наверное 30 назад.

[Ketchup]

ВКН, могу предложить 4 шт , а то у меня звуковых кондёров нема..
ЗЫ:два из них были с дырами я их и разобрал , они как раз под выходники. А бумагу я сохранил , бумагу тоже могу переслать. А прошлый хозяин хотел этих красавцев в фундамент закатать ! эх.. не ценял люди СССР

и добавил...
Идем дальше, кто это такой и для чего он нужен [ Вложение: Вам нельзя просматривать вложения ] [ Вложение: Вам нельзя просматривать вложения ]

[Leopold]

что за диоды такие- T3JU 4-e japan
вырвал из старого монитора, профессор Гугель молчит...

[Althair]

что за диоды такие- T3JU 4-e japan

Стабилитрон DT2NH45 от HYUNDAI.

[smarold]

Глянь здесь http://search.datasheetcatalog.net/key/3JU

[TANk]

Идем дальше, кто это такой и для чего он нужен

А открутить винтик под пломбой сбоку и 4 винтика снизу и выложить фото внутренностей? Самому интересно что там может быть с таким количеством контактов.
Хороший кожух для входного трансформатора или выходного послецапового. Это сразу на вскидку, если внутри ничего полезного не найдется.

[Mastersound]

Идем дальше, кто это такой и для чего он нужен

Похоже на релле.

[suzi]

Был такой в военке переключатель (типа двухпозиционное поляризованное рэле) - очень похож.

[lgedmitry]

Вчера получил посылку с долгожданной AD1865N-K
распаковал и удивился. (Извините, но у Вас нет доступа в Галерею)

Что-то случилось с корпусом микрухи. Она похудела, почти в 2 раза
Глянул в даташит, затем в фотки разных конструкций на ней - нигде таких как у меня не нарисовано.
что это?:
а) не те даташиты глядел
б) в Китае сломался станок, формующий широкие корпуса
в) сама Аналог Девайсез зорко следит за процессом, не давая новоделам путаться с классикой
г) и то и другое и третье сразу
д) ни чего из вышеперечисленного

[Uzver]

На Вегалабе видел такие http://www.vegalab.ru/forum/showthread.php/26135-%D0%9F%D0%B0%D1%80%D0%B0-%D0%B2%D0%BE%D0%BF%D1%80%D0%BE%D1%81%D0%BE%D0%B2-%D0%BF%D0%BE-AD1865N-K

[smarold]

Когда взял в руки на толпе эти конденсаторы - не поверил глазам: все же слишком компактно для 25 мкфх450V AC. Рысью прибежал домой, замерил - даже 26 вышло, сунул на выпрямитель 430 вольт через резистор 100 ком - утечка мизер. Что за фирма такая чудная и какая пленка тут стоит?
(Извините, но у Вас нет доступа в Галерею)

[kotofey]

Какая-то разновидность пусковых али балластных. Гибкие выводы... для ламп люминесцентных скорее всего...

[smarold]

Они стояли в шунтах по питанию (параллельно электролитам) высоковольтного оборудования.

[kotofey]

CBB60 25uF 450V (К78-17) шт.Пусковые конденсаторы (импорт)
Это то что элитан глаголит....
глянул каталоги RUICHI вообще про конденсаторы не слова... за кажется 2009 или 2008 была строчка про фильтры, но до ее содержания не добрался.

[smarold]

У меня CBB61... Дал в поиске CBB61 25uF 450V - почему то как аналог указывают МБГЧ...

[TANk]

даже 26 вышло, сунул на выпрямитель 430 вольт через резистор 100 ком - утечка мизер

Пусковой конденсатор для электродвигателя. Напряжение указано для переменного тока 50Гц.
Поэтому постоянку этот конденсатор обязан держать в 1.4 раза больше. А для таких конденсаторов как правило проверку проводят на постоянном напряжении в 2 раза больше номинального переменного.
Так что вольт 600-700 постоянки для него раз плюнуть.
Материал - метализированный лавсан скорее всего. Полипропиленовые по размерам больше.
По поводу производителя - скорее всего узнать точно не получиться с какого завода какой фирмы был взят ОЕМ конденсатор на который написали название фирмы.
http://www.ruichi.ru/
Судя по сайту эта фирма активно торгует ОЕМ продукцией самых разных китайских производителей под своим брендом. Перепродавцы, одним словом. Хотя раздел по динамикам, в свете того что народ занялся линейными массивами меня заинтересовал

[smarold]

Хотя раздел по динамикам, в свете того что народ занялся линейными массивами меня заинтересовал

Фирма кое-что все же и сама производит, может статься, что и эти кондюки тоже. Смешно выглядят наши старые названия, но на латынице (MBGO).
Кондюки эти все же - металлизированный полипропилен, пусковые. Сегодня с утра подцепил их в удвоитель напряжения по схеме lOki в качестве разделительных - и не нужно никаких электролитов! По одному кондюку в плечо хватило на 230-ваттный транс за глаза при полной нагрузке. Но в работу все же поставлю по паре в параллель...

[yooree]

У меня CBB61... Дал в поиске CBB61 25uF 450V - почему то как аналог указывают МБГЧ...

Юрий, CBB61 - это металлизированный полипропилен. Серия - пусковые, для электродвигателей.

[yurkov]

Что это? (Извините, но у Вас нет доступа в Галерею)

[GLC]

СВЧ лампа - отражательный клистрон.

[Viktor D]

 А вот эта юбка на ней кажеться для изменения расстояния между анодом и катодом. Помню видел такие лампы, только в железном корпусе. В них ещё это расстояние можно было менять покрутив винт.

[aleyer]

Вчера получил посылку с долгожданной AD1865N-K
распаковал и удивился. (Извините, но у Вас нет доступа в Галерею)

Что-то случилось с корпусом микрухи. Она похудела, почти в 2 раза
Глянул в даташит, затем в фотки разных конструкций на ней - нигде таких как у меня не нарисовано.
что это?

Пришли к какому-то выводу по поводу этих AD-шек?
Мне пришли такие. Все как положено...
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)

[igoralex]

ЛСЕ-держат хорошие токи,,можно их добавить к анодному питанию фильтром-подпоркой.

[lgedmitry]

ЛСЕ-держат хорошие токи,,можно их добавить к анодному питанию фильтром-подпоркой.

Но сперва обязательно прочесть про ПОЛИХЛОРИРОВАННЫЕ БИФЕНИЛЫ (ПХБ).
Хотя бы вот тут: http://www.ecoaccord.org/pop/ipep/russia-review.htm

[igoralex]

ну они же герметизированные,не выкидываем же мы ртутные градусники,свинцовые аккумуляторы с серной кислотой и др.

[s_1174]

[ Вложение: Вам нельзя просматривать вложения ] [ Вложение: Вам нельзя просматривать вложения ] [ Вложение: Вам нельзя просматривать вложения ] [ Вложение: Вам нельзя просматривать вложения ] вот что за лампа, цоколь как у 44ки, сама маленькая

[lgedmitry]

Друзья, помогите определиться, что такое за детальки под названиями 1J10AN и 1J08BP? Попросили ноут посмотреть, не включается. А там такие 2 стоят, что характерно, уже перепаянные. Они в корпусах ТО-252. Оллдаташит мне врёт, что первый из них диод с барьером Шоттки, но у него ж не 2 ноги а 3! Про второй мне ваще гонит, что катушка . Помогите, плиз, разобраться, что за звери такие?

[TANk]

вот что за лампа, цоколь как у 44ки, сама маленькая

Это лампа с Л-октальным цоколем. Скорее всего что то типа 12Ж1Л или еще какая то с которой сняли алюминиевый защитный стакан. Чтобы сказать точнее надо раздеть все подряд Локтальные лампы и сравнивать внутренности.
На моих фото 12Ж1Л раздетая и снятая рентгеновским аппаратом на просвет и ее оригинальный вид.
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)

и добавил...

Друзья, помогите определиться, что такое за детальки под названиями 1J10AN и 1J08BP? Попросили ноут посмотреть, не включается. А там такие 2 стоят, что характерно, уже перепаянные. Они в корпусах ТО-252

Сергей, если можно, то фото материнки буковской, общий вид, обозначения на ней и крупным планом кусок где стоят эти детали. Тогда может скажу точнее.

[lgedmitry]

TANk,Александр, плату пока унесли. Обещали опять придти через пару дней. Если так и будет - то сфоткаю)

[Гocть]

Я понял, зачем их в алюминь пхали. Чтобы военная приёмка не видела кривизну внутренностей.

http://www.diyaudio.ru/forum/index.php?action=media;sa=media;in=2131;preview

[Galogen]

Есть такой вот прямонакальный кенотрон В1-0,05/12 новосибирск дата х-57
Может кому встречался, или есть хоть какая то инф-я ?
[ Вложение: Вам нельзя просматривать вложения ]


и добавил...

[GLC]

Высоковольтный кенотрон, 0,05А, 12кВ.

[lgedmitry]

Сергей, если можно, то фото материнки буковской, общий вид, обозначения на ней и крупным планом кусок где стоят эти детали. Тогда может скажу точнее.

Принесли фотки. Кажись от души постарались: (Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)

Ноут - вот такой: http://market.yandex.ru/model.xml?hid=91013&modelid=2456527&clid=502

[TANk]

Так это обычные полевики FDD6685 Р-канальные 30 вольт 40 ампер
http://www.fairchildsemi.com/ds/FD/FDD6685.pdf

[lgedmitry]

TANk,Александр, спасибо!

и добавил...
Не, ну почему нельзя вот так прямо взять и написать, что мол FDD6685!? . Сразу наши 142ЕН5 (те, что без буквы "К" впереди были) вспоминаются. Там тоже всё по-военному было закодировано. неужели буржуи тоже от шпионов шуфруются

[aleyer]

Не, ну почему нельзя вот так прямо взять и написать, что мол FDD6685!?

Так там же и написано. На фото у двух видно, что вторая строчка FDD, третья - 6685

[lgedmitry]

Не, ну почему нельзя вот так прямо взять и написать, что мол FDD6685!?

Так там же и написано. На фото у двух видно, что вторая строчка FDD, третья - 6685

И то правда, но мне почему-то название только в первой строчке хочется видеть. А во всех остальных - номер прошивки\партии, дату выпуска и другие непонятные буковки)

[SixtySeven]

Что это за кондёры ? [ Вложение: Вам нельзя просматривать вложения ]
плёнка,с торца облужена и припаян вывод.Как они в звуке?
Фотка конечно фиговая , но другой нет.

[kotofey]

SixtySeven, скорее всего пленочный под SMD монтаж. Звучание будет от диэлектрика зависеть.

[SixtySeven]

В том и вопрос,чё за плёнка.Много имеется плат от старой промышленной электроники,где они стоят.
Вот и хотетелось бы узнать,как их приготовить,и с чем их едят Может кто знает.

[TANk]

А конденсаторы что совсем без обозначенй? Может эмблема фирмы изготовителя, марка конденсатора на них написана? У меня есть СМД конденсаторы пленочные фирмы Wima на 2.2 и 4.7 мкф  примерно такого же вида как на фото - для звука очень неплохие оказались. Я ими шунтирую конденсаторы в катодной цепи ламп. Или в микросхемной технике как межкаскадные использую. Результат очень неплохой. А тут слишком мало исходной информации чтобы что то сказать.

[SixtySeven]

указано только ёмкость и напряжение, больше нет никаких знаков. Сейчас попробую фотку сделать другую.

[s_1174]

Скорее всего что то типа 12Ж1Л

TANk
Спасибо.

Я понял, зачем их в алюминь пхали. Чтобы военная приёмка не видела кривизну внутренностей.

Улыбнуло...

[MetalHeart]

SixtySeven, а мне показалось на сименсы похожи:





нет?

[yooree]

Это вне всяческих сомнений многослойная керамика. Лучше выбросить ее нафик. Уже хоть танталовые. Или если место позволяет, то пленочные.

[SixtySeven]

а мне показалось на сименсы похожи:

Да,именно так они выглядят.
Я их разбирал-внутри такая многослойная структура как в керамических,только из прозрачной плёнки.
Те что на вашем фото какой тип?

[smid]

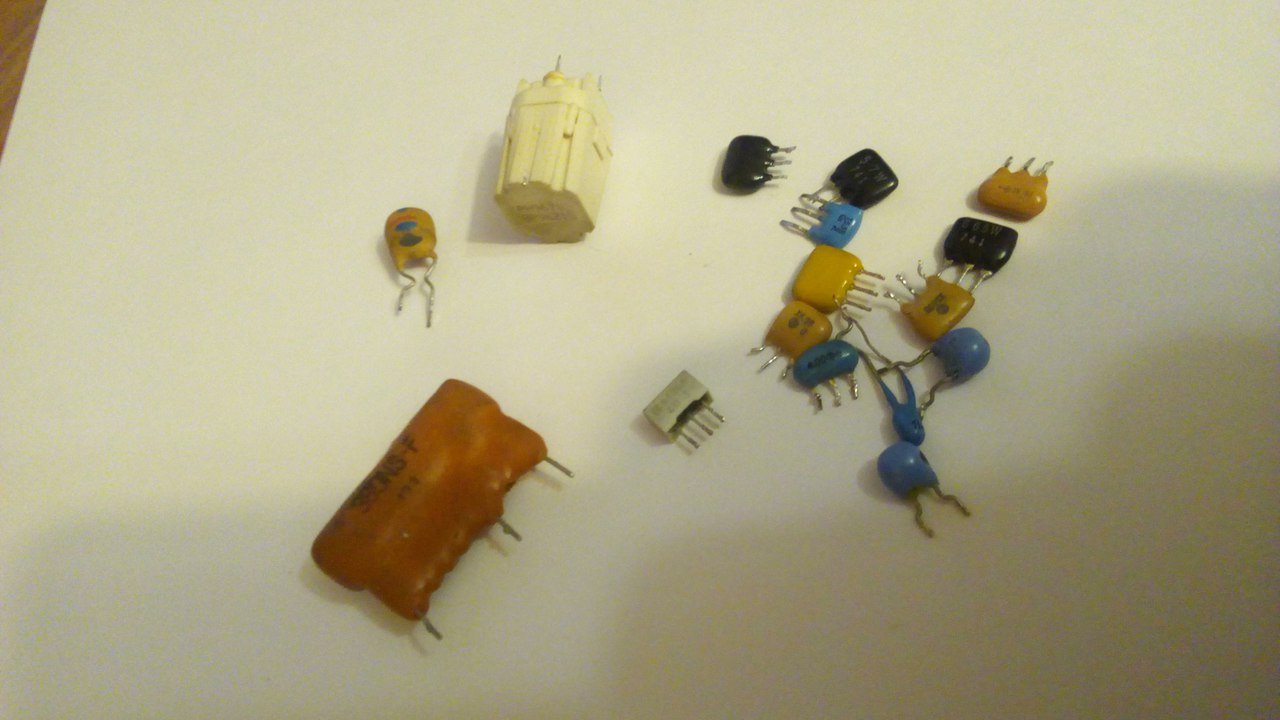

День добрый всем! Вот нарыл на развалах нашего рынка некоторое количество конденсаторов. Может кто знает, что за кондеры, всмысле их тип и пригодность применения для звука: черный - Remix C316, желтый - Remix C219, красный - Miflex, коричневый - МПТ-96 [ Вложение: Вам нельзя просматривать вложения ]

и добавил...     (20 Августа 2011, 10:08:44)
И еще, есть вот такие вот электролиты: [ Вложение: Вам нельзя просматривать вложения ]
Работали некоторое время в составе кассовых аппаратов. Как можно проверить, насколько они живы? Емкость померить нечем.

[MetalHeart]

Те что на вашем фото какой тип?

Пропустил вопрос.. Так что с запозданием.

Это MKH, то есть пленочные многослойные, полиэтилентерефталат.

[Leopold]

Помогите опознать выходник

[ Вложение: Вам нельзя просматривать вложения ]
[ Вложение: Вам нельзя просматривать вложения ]

[TANk]

Работали некоторое время в составе кассовых аппаратов. Как можно проверить, насколько они живы? Емкость померить нечем.

Зарядить от источника +12в и разрядить на лампочку. Такой конденсатор должен лампочку несколько секунд держать. Если дохлый, то лампочка гореть не будет.
Но у этих конденсаторов дохлость обычно сразу по вздутию видно. Должны быть нормальными.

[igoralex]

Помогите опознать выходник

Похоже на двухтактный ультралинейник на 6п14п с Днепр-14,железо там может быть Э320,бывает и Э330,короче хорошее звуковое,можно без перемотки ставить под 6п14п с нормальной схемой-по "звуку" хватит,можно поставить переключатели:класс А-класс АВ,и триод,пентод,ультралинейник и соответственно мощность и жанровость будет меняться от 5,5 вт(триод классА) до 18вт(пентод классАВ).

[misa]

По моему это не выходник.

[Leopold]

Да, точно, это от Днепра-14

[igoralex]

Вот неизвестная мне диодная сборка,похоже на германий или подгоревшая с усилка транзисторного старого неизвестного,кто знает,что это? [ Вложение: Вам нельзя просматривать вложения ]

[TANk]

Диодный мост. КЦ какая то сейчас точно не скажу. надо старый справочник бумажный поднимать.

[lgedmitry]

кц412, я думаю. Тока на том белыми букафками всё было написано, а на этом стёрли. Военная тайна, имхо

[lgedmitry]

нашол вот такой вот конденсатор: http://standart-electronics.ru/catalog/prodid=117846
Пойдёт такой на лампоусь, иль лучше выбросить?

и добавил...     (18 Сентября 2011, 08:46:53)
сфоткал сабжик: (Извините, но у Вас нет доступа в Галерею)

[Viktor D]

Сергей, а в нём что - 3 ёмкости в одном корпусе?

[lgedmitry]

Viktor D,Виктор, точно так. Только соединены треугольником внутрях. Так что без стриптизу только 2 впараллель можно будет использовать

[Viktor D]

Думаю в ламповик хорошо пойдёт.

и добавил...     (18 Сентября 2011, 09:16:31)

Только соединены треугольником внутрях

можно нарисовать?

и добавил...     (18 Сентября 2011, 09:18:29)
А, понял и так.

[alexanderzas]

Я  подобных  этим  конденсаторов  как  то  нагрузил  на  складе  пол  багажника   мазды  3, они  размером  примерно  с  бутылку  пепсиколы  и  там  внутри  три  кондюка  примерно  по 75  мф ( по  фактическому  измерению) соединённых  треугольником. Я  эти  банки  распиливал  ножовкой  по  металу  и  там  внутри  плавали  в  масле  по  три  отличных  полипропиленовых  рулона , которые  очистив  от  масла  и  обмотав  клеющей  бумагой  я  использую  в  блоке  питания  ламповика  и  корректора.

[lgedmitry]

Прикидываю, если делать выпрямитель с удвоением, то конденсаторы уже соединены как надо!

[kotofey]

lgedmitry, Серег, это похоже конденсаторы компенсации реактивной мощности. как раз 3 штуки под 3 фазы. При разном напряжении компенсирует разную реактивную мощность (в кВАр). Рассчитаны на переменку, обычно имеют небольшую емкость. (Хотя тут 166мкФ при соединении в треугольник)

[TANk]

Напряжение постоянного тока будут держать под киловольт. По крайней мере в 1.4 раза больше чем написано на них по переменке просто обязаны.

[lgedmitry]

В общем, окромя габаритов - всё хорошо тут, как я понимаю. НАдо какую-то трубу горизонтальную приделать к усилителю сбоку\сзаду - и его туда запихать. Будет добавлять некую фундаментальность\экстравагантность конструкции
а Ёмкость, пожалуй можно и электролитами добавить, или они тут - моветон?

[alexanderzas]

У менез  я  ламповый  усилок  совсем  без электролитов  на  базе  вот  такого  типа  кондюков  переделанных  по  ссылке  выше  и он  даже  укладыетса  в аудиофильскую  формулу  энерговооружённости  из  рассщёта  4джоуля  на  ватт. Испытание прошёл  зверское  уже  4 месяца  круглосуточно  работает  без  отключения напряжения.

и добавил...     (18 Сентября 2011, 13:02:35)
А  разбирать  всётаки  нужно  , внутри  очень  плохие  провода  соединительные   и  контакт  за  счёт  прижима  ну  типа  как  круглые  батарейки  одна  на  одну   в  советских  приёмниках.

[lgedmitry]

А  разбирать  всётаки  нужно  , внутри  очень  плохие  провода  соединительные   и  контакт  за  счёт  прижима  ну  типа  как  круглые  батарейки  одна  на  одну   в  советских  приёмниках.

Александр, нет ли у тебя более подробных рекомендаций по охране труда и защите самих полипропиленовых рулончиков от случайного перепиливания? Не является ли масло, заполняющее конденсатор, архитоксичной бякой? (хотя по моей ссылочке почему-то написано, что должен газ внутри быть - иль там и то и другое сразу?)
а оффайт - там вообще не по-русски всё написано

[alexanderzas]

Александр, нет ли у тебя более подробных рекомендаций по охране труда и защите самих полипропиленовых рулончиков от случайного перепиливания?

Там  сверху  на  банке  есть  как  бы  каёмочка , пилить  нужно  выше  неё,  в  моих  кондюках  внутри  было  чтото  вроде  трансмиссионного  автомобильного  масла, и  пилил  я  во  дворе  на открытом  воздухе. после  этого  я  кидал  банки  в дестилированную  воду  с  ферри  и  отмывал  при чём  вода  горячая  , потом  отмывка  в  чистой  дистилированной  и  просушка  феном, торцы  заливал  парафином.

[lgedmitry]

Спасиб, Александр! Бум думать в этом направленьи!

[alexanderzas]

Пилите  гири.

[hippo64]


Шура, кому, как ни тебе учить пилить.
В оригинале ведь было "пилите Шура, пилите, они золотые"

Чуть не забыл, Сань, твой регулятор громкости 80 В от пика до пика выдержит?
Я тут затеял себе пред для гибридов из трех деталей, хотелось бы еще регулировать, жопой чуял, что 10к в регуляторе пригодятся, пред на 6п9 в пентоде

и добавил...     (18 Сентября 2011, 21:44:22)
Регулировать хочу по входу 5-6 позиций слегка переключателем, а по выходу уже твоим дискретным регулятором, вроде созрел на решение, меня устраивающее

[lgedmitry]

Чуть не забыл, Сань, твой регулятор громкости 80 В от пика до пика выдержит?
Я тут затеял себе пред для гибридов из трех деталей, хотелось бы еще регулировать, жопой чуял, что 10к в регуляторе пригодятся, пред на 6п9 в пентоде

Володь, подозреваю, ты нашёл, на каких транзюках можно попробовать 80-вольтовый гибрид смастерить? (А то я в какой даташит не ткнусь - всё какие-то 50..60 вольтовые попадаются

[alexanderzas]

уть не забыл, Сань, твой регулятор громкости 80 В от пика до пика выдержит?

Он  и  300выдержит, эти  релюшки  на  это  рассщитаны  и  проверены  а  в  сигнале  там  только  контакты  реле  и  резюки.

и добавил...     (18 Сентября 2011, 22:09:26)

жопой чуял,

Ну  это  уже  слишком ,этим  местом  только  люди  с  другой  ореентацией  чувствуют  .

[igoralex]

нашол вот такой вот конденсатор

Сергей,я бы не пилил-удвоитель наилучшее применение этого конденсатора в ламповом усилителе, анодное которого под 1000в,проверяли,держит(токи то небольшие по сравнению с теми,что в трёхфазном двигателе),а что до контактов внутри,то на таких напряжениях и с шунтировкой КСО-5 1500в 0,015 мкф,и дросселями,и подпорками после них 10-20 мкф 500мкф МБГЧ---нормально,и электролиты излишними будут,токоограничительные резисторы после ламповых диодов тоже не лишними будут.Планировался такой кондёр под проэкт на ГС-15.

[GLC]

Спас от выброса на помойку несколько ламп типа 1506. По внешнему виду похожи на ГУ-32 или ГУ-29, только ГУ-32 поменьше, а ГУ-29 побольше. Данных на них не нашёл. Коллеги, может быть кто-нибудь встречал такие?

[Servo]

1506 - это ГУ-29, изготовленная для атомной промышленности!!! То есть изготовленная много качественнее, чем ширпотребная ГУ-29.
Вахи практически один в один.
Весьма неплохая лампа, для лампового однотактника по мотивам схемы Тимошкина Александра (TANk).
Две 6П3С в одном баллоне, приблизительно, самый большой геморрой, это панельки для таких ламп.

и добавил...     (19 Сентября 2011, 15:33:06)
Вот нашлась еще такая табличка соотвествия "цифровых" и ширпотребных ламп.
512 - 6П9
1506 - ГУ-29
1509 - ГУ-32
1515 - 6П6С
1527 - 2Ц2С
1539 - 6Н1П
1556 - 6Н17Б
1557 - 6Х7Б
1559 - 6Н16Б
1564 - 6С3Б
1570 - 6Ж5Б
1571 - 6Ж10Б
1578 - 6Н8С
1579 - 6Н9С

и добавил...     (19 Сентября 2011, 15:38:38)
Вспомнил, вполне может быть с 6-вольтовым накалом, в отличии от ГУ-29(у этих накал 12в), надо уточнять!
Во всяком случае 1509 (ГУ-32) которые я пользовал, были 6 - вольтовые.

[TANk]

Спас от выброса на помойку несколько ламп типа 1506. По внешнему виду похожи на ГУ-32 или ГУ-29, только ГУ-32 поменьше, а ГУ-29 побольше.

Фото в студию. В табличке может быть и ошибка. Составлялась она мною "по непроверенным слухам и данным из сети"
Если 1506 больше ГУ-32, и меньше ГУ-29, то на ум сразу приходит ГМИ-6
И насчет накала тоже надо проверить. Могут быть отличия как у 1509 и ГУ-32. А может и не быть.

[GLC]

Завтра постараюсь сделать фотографии.

[Servo]

Если 1506 больше ГУ-32, и меньше ГУ-29, то на ум сразу приходит ГМИ-6

Так у ГМИ-6 и баллон, и юбочка другие.... Мало на ГУшки походят!

Вообщем, фото в студию!!!

[GLC]

Вот и фотографии. Слева направо - ГУ-32, 1506, ГИ-30. И отдельно 1506.

и добавил...     (20 Сентября 2011, 10:42:11)
[ Вложение: Вам нельзя просматривать вложения ]

[TANk]

На ГМИ-6 тоже не похожа. Интересная разработка.
Ватт по 14-15 на каждый анод. Остальные параметры ориентироваться по ГУ-29
не должно сильно отличаться.
Сейчас еще на АП старую тему одну подниму. Может там кто чтото интересное скажет.

и добавил...     (20 Сентября 2011, 13:49:15)
Вот для сравнения ГМИ-6 и 1506.
Может просто на Саратовском заводе ГМИ-6 в другие баллоны вставляли? Внутри чемто (размерами анодов по крайней мере) похожи.
(Извините, но у Вас нет доступа в Галерею)

[GLC]

А почему Саратовский завод? У меня  1506 производства "Светлана".

[TANk]

А, чтото  переклинило с логотипами. Буква (С) - значит Саратов. Вот и написал.
Кстати на АП Манаков подсказку дал по этой лампе. QQE04-20
http://frank.pocnet.net/sheets/030/q/QQE04-20.pdf

[GLC]

Посмотрел. Спасибо за информацию, Александр. Теперь, как будет время, подумаю куда бы их применить.

[TANk]

подумаю куда бы их применить.

Двухтактный усилитель. Что то типа Линкса-39 от Дмитрия Андронникова.
Или вот попроще чуть чуть схема.
http://www.diyaudio.ru/forum/index.php?topic=973.0
Звук очень хороший. рекомендую.

[GLC]

А, ну эту схему я знаю. Делал макет на ГМИ-6 и ЕСС85 с выходными трансами ТВТ-43. До корпуса правда так и не довёл, играет до сих пор на макете. Надо будет в нём 1506 и попробовать. Пока руки не доходят, занят изготовлением усилителя на 4Ж1Л И 4П1Л, другу в подарок на ДР.

[Servo]

Еще есть и однотактная схема, Саши (TANk) произведение, на горе где-то была статья "Двухламповый стереоусилитель".
Я повторял, правда вместо пальчиковой 6Н1П использовал окталь 6Н8С. + добавил переключатель на питание накалов (6-12В). Можно было испытывать и 1509 в том числе. Сейчас стоит 5692 драйвером и оконечная ГИ-30.
Отличный звук. Да и деталей там полтора десятка. Конструкция выходного дня, что называется.

и добавил...     (21 Сентября 2011, 16:22:48)
О, нашел у себя в закромах!!!.
(Извините, но у Вас нет доступа в Галерею)

и добавил...     (21 Сентября 2011, 16:24:12)


занят изготовлением усилителя на 4Ж1Л И 4П1Л

А что за схема?

[GLC]

Схема ещё толком не рассчитывалась, сейчас занят корпусом и остальными железками. В общем обычный однотакт, драйвер на 4Ж1Л в пентоде, а выход на 4П1Л в триоде. А может быть и Покемон из него сделаю. Время ещё есть, а эксперименты я люблю.

[Galogen]

Не уверен удачно ли тему выбрал , но есть вопрос
На лампе 6С4С написано " ОПЫТНАЯ " что это значит ?
Лучшая она , с этой надписью , или нет ?

[igoralex]

На лампе 6С4С написано " ОПЫТНАЯ " что это значит ?

Лучшая,экземпляры для лабораторных исследований или после них.У меня были такие электролиты,маркировки по справочникам не нашёл,повышенная ёмкость и напряжение, и уменьшенные размеры,провёл испытания-оказались классные.

[Galogen]

Лучшая,экземпляры для лабораторных исследований или после них.

А я уже собирался растроится , не успел
Игорь , спасибо за ответ

[bec]

Господа  подскажите,  пожалуйста,  что  за  звери  при  позвонки  тестером,  звонятся,  как  диод  хотелось  знать  марку? [ Вложение: Вам нельзя просматривать вложения ]

[hippo64]

Если зверь выглядит как кд212, звонится как кд212, то, скорее всего это кд212

и добавил...     (25 Октября 2011, 12:45:54)

для  определения  не  уснул  ли  водитель

Некошерно, всяк держит руль по своему, однозначно характеризует сон за рулем качание головы водителя

[rubenlukin]

Подскажите, пожалуйста, тип конденсаторов.

(Извините, но у Вас нет доступа в Галерею)

[kotofey]

rubenlukin, epcos пленочные.

[rubenlukin]

Миша, спасибо!

[Delta213]

Прошу помощи в распозновании трансформаторного железа.

Давным давно купил два торика, якобы пермаллой. Лежали они без дела, тут решил сделать на них межкаскадник без подмагничивания. Намотал пробную обмотку 30 витков и получил 6,78 мГ на 100Гц. И кажется мне, что нифига это не пермаллой. Плохо, что само железо в пластиковой упаковке, не видно его.
Габариты: внешний диаметр ф68мм, внутренний ф33, высота 30мм.
Что скажете?

[TANk]

http://principact.ru/content/view/190/72/
На этой страничке рис2 приведена формула индуктивности тороидальной катушки. Вычисляешь для своих размеров и количества витков индуктивность. Потом сравниваешь с измеренной.
Если измеренная больше расчетной в 1000раз - это железо.
Если больше в 20тыс раз - это пермаллой.

[Viktor D]

Попались стабилитроны КС515Г. Один край корпуса скошен. Подскажите, это анод или катод?

[blindman]

Оба аноды

[ Вложение: Вам нельзя просматривать вложения ]

[Delta213]

На этой страничке рис2 приведена формула индуктивности тороидальной катушки. Вычисляешь для своих размеров и

Там мю в формулу входит, ее я не знаю.
По рис1 посчитал, получилось больше в 120 раз.
Но все равно что там за магнитопровод, мотать придется 1500-2000 витков, иначе индуктивность не набрать. И это на немаленьком, беззазорном торе, многовато однако, пожалуй пусть еще полежат в тумбочке.

[TANk]

Там мю в формулу входит, ее я не знаю.

Магнитная постоянная    = 1,2566370614•10-6 Гн•м-1


и добавил...     (14 Ноября 2011, 13:44:53)
Формула индуктивности дана для катушки без сердечника. Магнитная проницаемость сердечника увеличивает индуктивность в Мю раз. Но Мю и Мю_нулевое - это разные числа.

[smarold]

само железо в пластиковой упаковке

Пермаллой так не изолируют... Я его много в руках подержал - только алюминиевые экраны с гелеобразной амортизирующей смазкой внутри. У Вас - скорее всего железо.

[TANk]

У меня аморфное железо было в пластиковых контейнерах. Есть пермаллоевое колечко которое залито эмалью, на подобе той которой кастрюли покрывают. Все таки надо бы измерить проницаемость сердечника, намотав хотя бы сотню\другую витков.

[smarold]

Танк, ты же знаешь, что аморф не так критичен к ударам. В военке многие небольшие трансы из пермаллоя, в том числе и торы, оформлены в карболит и подобный ему корпус, внутри - силиконовый "саркофаг". У меня такие имеются. Но вот диаметром поболе (6-8 см. и далее) - уже в алюминии.

[Delta213]

Все таки надо бы измерить проницаемость сердечника, намотав хотя бы сотню\другую витков.

Так и сделаем, отдал я их другу, он загорелся на них что-то наваять. Посмотрим что там с индуктивностью будет если накрутить первую 1000.

[serzh635]

помогите пажалуйста опознать ланпачку [ Вложение: Вам нельзя просматривать вложения ]

[Servo]

Похоже на одиночный триод типа 6С2С или 6С5С. Надписей никаких не осталось? Сколько ножек на панели? Еще лучще фото снизу, со стороны панельки.

[serzh635]

пять ножек    надписей нет-смотрел под линзой
распайка   2-7 накал  остальные-3 5 8

[Servo]

Тогда, вернее всего 6С2С.вот тут http://www.istok2.com/data/655/
 у "пятерки" есть еще превая ножка - внутриламповый экран. http://www.istok2.com/data/682/


[serzh635]

у 6с2с анод плоский а здесь как у 6ф5м-сам запутался

[Galogen]

Нет , это точно не 6С5С и не 6С2С - эти лампы у меня есть и они совсем не похожи своей внутреней конструкцией на эту .
Эта похожа на 6Ф5М - но тоже не оно , так как отсутствует анодный колпак .

Возможно , какой то триод типа 6Г1 или 6Г2 , но в стекляном ( гражданском ) оформлении .

и добавил...     (20 Ноября 2011, 18:36:42)
Но и не 6Г... так как не достаточно выводов .

Думаю , что всё же нужно копать в направлении аналогов железных триодов

[TANk]

У 6С2С анод плоский, а не круглый.
Это очень похоже на буржуйскую лампу - демпферный одиночный диод. У меня есть пара таких, но сейчас они не под руками, не скажу точно марку. Надо смотреть внимательней - сетку - наличие/отсутствие обычно видно. Это точно триод?

Вот 6С2С крупным планом.

[Viktor D]

Попались стабилитроны КС515Г. Один край корпуса скошен. Подскажите, это анод или катод?

Оба аноды

Как ни странно оказалось, что они несимметричные. Скошенным концом надо паять на "минус".
А в даташите нарисован корпус без скоса...

[Galogen]

serzh635,

помогите пажалуйста опознать ланпачку

90 % вероятности , что это ТГ1 0,1/0,3
тиратрон

и добавил...     (27 Ноября 2011, 14:43:29)
Сегодня на базаре встретил такую лампу


и добавил...     (27 Ноября 2011, 14:47:05)
а то и 99,9%

и добавил...     (27 Ноября 2011, 18:54:57)
(Извините, но у Вас нет доступа в Галерею)

[TANk]

90 % вероятности , что это ТГ1 0,1/0,3
тиратрон

К новому году цветомузыку на них спаять и елочные гирлянды подключить. Ламповой цветомузыки точно ни у кого в радиусе 1000км  не будет
А работает очень красиво и плавно. рекомендую опробовать.

[Servo]

Ага, вот и схема!
Просто, работоспособно, красиво.
(Извините, но у Вас нет доступа в Галерею)

[Гocть]

пять ножек    надписей нет-смотрел под линзой
распайка   2-7 накал  остальные-3 5 8

http://www.magictubes.ru/sprav/pdf/6z5s.pdf

Не она?

[TANk]

Не она?

Не она. У 6Ц5С два анода крест накрест.

[Гocть]

Вот ещё:


6L5G

[serzh635]

90 % вероятности , что это ТГ1 0,1/0,3
тиратрон

и добавил...     (27 Ноября 2011, 14:43:29)
Сегодня на базаре встретил такую лампу


и добавил...     (27 Ноября 2011, 14:47:05)
а то и 99,9%

(27 Ноября 2011, 14:47:05)

которая у меня есть-57мм высотой-но по ножкам совпадает-МАИ говорит что это может быть (Похожа на 6С5G, 6J5G.
3 - анод, 5 - сетка, 8 - катод, 2-7 - накал.)

[Galogen]

вот она

http://www.google.ru/url?sa=t&rct=j&q=%D1%82%D0%B31%200%201%200%203&source=web&cd=1&sqi=2&ved=0CBwQFjAA&url=http%3A%2F%2Fwww.155la3.ru%2Fdatafiles%2Ftg1_01_03.pdf&ei=8HzTTpXSI8OEhQeWy83cDQ&usg=AFQjCNEvmy65oAtSVp3gckqmzFCyKIQuQw&cad=rjt

[TANk]

Похожа на 6С5G, 6J5G.

не похожа
6J5G
http://www.audiodiyclub.net/index.php?action=dlattach;topic=714.0;attach=1846;image
6C5G
http://www.roehrenhuette.de/mediac/450_0/media/DIR_105301/8c678ce831957ae5ffff80b9ac144226.JPG


и добавил...     (28 Ноября 2011, 15:10:15)
А тиратрон такой как и 6J5GT у меня дома есть могу сделать фото, кого интересует.

[MadMax]

Кто-нибудь может сказать что-нибудь про эти конденсаторы, погуглил, таких кондёров в даташитах нет... Может подделка?
Specifications: PEH 169
Capacity: 33000uf -10% / +30%
Voltage: 70V
Temperature: 85 ° c, long life capacitors
Origin: Europe RIFA
Specifications: the main 76 × 120 mm, high-current line column
[ Вложение: Вам нельзя просматривать вложения ]
Вот ещё такие б/у предлагают с Украины
[ Вложение: Вам нельзя просматривать вложения ]

[smarold]

Насчет RIFA не уверен, что это родные, но вот ROE - супер кондюки!!! И судя по фото - оригинал.

[MadMax]

Есть вариант Рифы PEH200 10000uF 63v, новые; что лучше будет для миллениума, исходя из напряжения питания? Или лучше взять ROE б/у 8 штук (они дешевле чем 12 риф на 10000) и голову не морочить. Как бы начитался про доставку с Украины (ROE с Украины везти придётся)

[smarold]

Я бы предпочел ROE. Те, что через мои руки прошли, имели поразительно малую утечку и идеальный ESR. И это при том, что проработали в аппаратуре порядка 5 лет

[MadMax]

Спасибо Юрий. Вот нашёл про Рифы http://us.100y.com.tw/PNoInfo/62328.htm

[smarold]

Тоже нехилые... Но ROE - немецкое прозводство.

[VeryMuch]

[ Вложение: Вам нельзя просматривать вложения ]

Подскажите, такие конденсаторы достаточно хороши для блока питания лампового усилителя?

[TANk]

достаточно хороши для блока питания лампового усилителя

Хороший вопрос содержит в себе правильный ответ. Ставьте и не опасайтесь. Сам ими пользуюсь по наводке Московских коллег, которые меня ими время от времени снабжают.

[VeryMuch]

Спасибо, Александр.

[TANk]

Странный резистор мне попался. Точнее не сам резистор, он то обычный 1Вт буржуйский с цветными полосками.
Вот это самое расположение полосок меня и ввело в затруднение. Резистор стоял в цепи мощного полевика в ИБП. Соответственно было что то низкоомное. (Не более 2-3 Ом).
Полосок 5шт.
Черная, Золотистая, Серебристая, Белая, Оранжевая.
Вопрос - какого номинала резистор?

[Charm]

Подскажите, такие конденсаторы достаточно хороши для блока питания лампового усилителя?

Из разных источников это фирмы Philips или Vishay.

[tochka.66]

Странный резистор мне попался. Точнее не сам резистор, он то обычный 1Вт буржуйский с цветными полосками.
Вот это самое расположение полосок меня и ввело в затруднение. Резистор стоял в цепи мощного полевика в ИБП. Соответственно было что то низкоомное. (Не более 2-3 Ом).
Полосок 5шт.
Черная, Золотистая, Серебристая, Белая, Оранжевая.
Вопрос - какого номинала резистор?

если еще актуально, можно здесь посмотреть http://ru.wikipedia.org/wiki/Резистор , или здесь http://www.meanders.ru/rezistor.shtml . я сам недавно искал.

[TANk]

Эти цветовые маркировки смотрел. Смущало то, что с черной полоски - "0" маркировка начинаться вроде как не должна. И золотистая и серебристая полосы в середине не стоят - ими заканчивается обычно маркировка.
Плюнул на все - поставил 0.39 Ома (как было сделано в примерно аналогичном ИИП) и все заработало.

[drummer]

Если плюнуть на чёрную полоску и прочесть с конца, то так и получается - 0,39

[tochka.66]

Эти цветовые маркировки смотрел. Смущало то, что с черной полоски - "0" маркировка начинаться вроде как не должна. И золотистая и серебристая полосы в середине не стоят - ими заканчивается обычно маркировка.
Плюнул на все - поставил 0.39 Ома (как было сделано в примерно аналогичном ИИП) и все заработало.

так китезы, ктож знает что они думают когда маркируют

[vovchik]

[ Вложение: Вам нельзя просматривать вложения ] На работе обнаружил пару печатных плат,на них вот такие резисторы(один выломал, чтобы сфотографировать).Стало интересно:а годятся ли они для аудио или это мусор и место ему на помойке? Если годятся,то 3-4 десятка резисторов будут совсем не лишними. Кто и что думает на эту тему.Спасибо.

[TANk]

[ Вложение: Вам нельзя просматривать вложения ] (один выломал, чтобы сфотографировать).

Ковырять так до конца. Надо расковырять еще и этот резистор чтобы посмотреть на какой основе сам резистивный слой. Проволока, углерод, металлическая пленка или еще что.

[vovchik]

 Забыл указать,на платах еще присутствуют транзисторы мощные,может даже "германцы" типа П 213-217,то ли Tesla (Чехия),то ли какие-то польские,вобщем уточню. Значит есть вероятность,что и резюки тоже ихнего розлива. Насчет поковырять,Александр,сейчас поеду за болгаркой  .Если удастся аккуратно раскроить выложу фото.

и добавил...     (10 Января 2012, 11:58:10)
[ Вложение: Вам нельзя просматривать вложения ] [ Вложение: Вам нельзя просматривать вложения ] Произвел вскрытие подопытному:залито какой-то мастикой голубого цвета,довольно хрупкой,но скальпелем стружка снимается. На вид сильно похож на обычный МЛТ со спиральной углеродной канавкой.
Думаю повыпаивать сопротивления с плат,заодно и транзисторы,в чем-то критичном к качеству использовать не буду,а в какой-нибудь схемке,типа регулятора температуры для паяльника,при отсутствии в моих запасах нужного номинала,воспользуюсь этими,предварительно проверив тестером.
Резистор,который я раскурочил,при номинале 5.6к,фактически имел сопротивление 5.56к(измерял MY68),точность неплохая,может и остальные будут такими же точными.

[Galogen]

Похоже на углерод типа ВС
МЛТ-хи с оксидом метала

[vovchik]

Похоже на углерод типа ВС

Это хорошо или это плохо!? Просто я в жизни никогда не заморачивался(а сейчас вот заморочился ) и не зацикливался на уникальность опр.типа резисторов,ставил в схемы подходящий номинал и мощность и все устраивало.
Хотя нет ...помнится в ламповом усилке, в катоде входной лампы заменил МЛТ кирпичного цвета на зеленый из старого лампового приемника и стало немного благозвучнее(а может я сам себе внушил,что стало лучше). Переменный резистор,вот его сразу можно распознать:г...о или шоколоадка,достаточно поставить на вход усилителя и крутануть ручку...отвлекся

[TANk]

и стало немного благозвучнее(а может я сам себе внушил,что стало лучше).

Ну вот примерно такого уровня эффект и имеет место быть при замене одного типа резистора на другой.

Зеленый из старого приемника - углеродный. Твои синии залитые в пластик - тоже похожи на углеродные. Значит по сравнению с МЛТ будут лучше, ну или можно себе внушить что лучше и будет совсем хорошо

[vovchik]

Александр,обнадежил,честное слово,даже настроение поднялось! Спасибо! Буду избавлять платы от резюков,пригодятся. По транзисторам польско-чешским буду мучать вопросами немного позже. Помню из чешских деталей (Тesla) пользовался давным-давно конденсаторами,электролитами,не самые плохие,наши К50-6,которые в советское время в основном и были в продаже,им в подметки не годятся.

[smarold]

Помню из чешских деталей (Тesla)

У нас и сейчас на рынке иногда попадается старая бумага в масле тэсловская (от ламп дневного света). Оч. знатные кондюки, невзирая на возраст...

[Гocть]

МЛТ-хи с оксидом метала

С оксидом ли?

[Galogen]

С оксидом ли?

немного обшибся
МЛТ - металлопленочные лакированные теплостойкие;

РЕЗИСТОРЫ ПОСТОЯННЫЕ МЕТАЛЛОПЛЕНОЧНЫЕ И МЕТАЛЛООКИСНЫЕ

Проводящим элементом у резисторов этого вида является пленка сплава или окиси металла. Они имеют малый уровень шумов (не более 5мкВ/В), хорошую частотную характеристику, стойки к температурным изменениям. Температурный коэффициент сопротивления у этих резисторов может быть как положительным, так и отрицательным. Вот их основные типы:

МЛТ - металлопленочные лакированные теплостойкие;

ОМЛТ - повышенной надежности; МТ - металлопленочные теплостойкие;

МУН - металлопленочные ультравысокочастотные незащищенные;

МГП - металлопленочные герметизированные прецизионные;

МОУ - металлопленочные ультравысокочастотные;

МОН - металлоокисные низкоомные (дополняют шкалу номиналов резисторов МЛТ);

С2-6 - металлоокисные;

С2-7Е - металлоокисные низкоомные (дополняют шкалу номиналов резисторов МТ).

[Гocть]

Вот, и я так счиал, что металло-оксидные -- это МОН.
А МЛТ я сам люблю, я их понакупил на ибэе.

[smarold]

А МЛТ я сам люблю, я их понакупил на ибэе

Анатолий, поясни, please... Уж больно много мнений против. Я и сам всю жизнь их применял, пока не столкнулся с лампами. Но вот с год назад, когда я набрел на кучу С2-29 и и затарился ими конкретно, параллельно у мужика был "вагон" МЛТ военной приемки. Отдавал практически даром, но я не стал брать, поскольку своих хватит на всю оставшуюся жизнь. Но в аккурат приехала знакомая семья из Австрии и муж знакомой, узнав про резюки, нагреб 4 посылки. Я потешался, а выходит зря... Он тоже лампами увлекается.

[Гocть]

"Нет пророков в своём отечестве", Юрий!

Всё познаётся в сравнении. Оптимальный балланс таких качеств, как стабильность, надёжность, шумы, тепловые искажения, цена. Увлекающиеся лампами почему-то ещё ценят немагнитные выводы, но я этого не понимаю.

[smarold]

Тогда еще вопрос. У меня на платах от венгерских характериографов (совковые) стоят резюки по виду как МЛТ-0,25, но синего цвета. Отечественных той поры таких не встречал. Пока не выкидываю, может ценные... Сфотать не могу, к сожалению, все в коробках упаковано.

[Гocть]

Тогда еще вопрос. У меня на платах от венгерских характериографов (совковые) стоят резюки по виду как МЛТ-0,25, но синего цвета. Отечественных той поры таких не встречал. Пока не выкидываю, может ценные... Сфотать не могу, к сожалению, все в коробках упаковано.

Понятия не имею, я с такими дела не имел.

[VeryMuch]

При очередной ревизии в гараже нашел дроссель Др2,3-0,21П2, ткните носом, пожалуйста, где моточные данные посмотреть, обыскался.

[TANk]

Намоточных данных не скажу, но индуктивность у него 2.3 Гн и максимальный ток (до которого он еще остается дросселем) 210 мА (0.21А). Это ясно из обозначения.
Активное сопротивление измеряется тестером. Вроде как больше ничего и не надо для использования в качестве дросселя.

и добавил...     (11 Января 2012, 17:09:04)
А вот и данные нашлись

[VeryMuch]

TANk, , Александр, спасибо.   Дроссель слегка повержден, поэтому возник такой вопрос. Кстати,  у меня была такая табличка, только рукой не было дописано, теперь порядок

[igoralex]

на зеленый из старого лампового приемника и стало немного благозвучнее

нет,не показалось.Все резисторы по пути звука нужно только отслушивать(бывает потрескивание,шорох и т.п.)Тесловские тако надопослушать,уж больно они интересные,мож уголёк,а мож бороуголёк,что ещё лучше,и покрытие у них похоже на аудиофильское.

[vovchik]

Игорь,не думаю что на устаревшей плате из блока управления стрелками на железной дороге или светофорами,использовалось что-то уникальное и суперское. Поглядел еще раз очень внимательно через лупу, практически аналог наших МЛТ,только залиты мастикой,скорее для повышения влагостойкости.  Но,будет время и настроение,попробую воткнуть во что-нибудь ламповое. Резисторы почти все выпаял,что меня радует,так это то,что отклонение от номинала у всех резисторов минимальное,в 5% все входят,наверное перед пайкой платы была проверка,а может сами по себе изготовлены точно.

[TANk]

не думаю что на устаревшей плате из блока управления стрелками на железной дороге или светофорами,использовалось что-то уникальное и суперское.

Основным требованием к таким девайсам была стабильность и надежность работы в широком диапазоне температуры и влажности. Вот отсюда то и могут вылезти уникально-суперские параметры.

[Гocть]

По-моему стрелками и светофорами управляли реле, большие электромагнитные в прозрачных корпусах, настраивавшиеся и проверявшиеся в КИП СЦБ. А транзисторы туда и близко не подпускали. Были на ЖД венгерские 12-канальные станции уплотнения, для связи телефонной и диспетчерской. И болгарские квази-электронные АТС. Но может я от жизни отстал...

[vovchik]

Анатолий,на Российской железной дороге  современные технологии идут рука об руку с каменным веком. Есть суперсовременная цифровая система связи,но она пылится на складе,(а вдруг сломают..),для чего ее приобрели,непонятно. Мы используем рации "Моторола",а у оператора чудо-передатчик,на котором,вполне возможно, Э. Кренкель с Северного Полюса связывался с радиолюбителями. Можно долго на эту тему продолжать...
Ящик,из которого платы,висел на светофоре(он упал,наверное от старости :-)) и от него тянулись провода к лампам,а также толстый кабель тянулся к стрелке,кстати,релюшки большие там тоже присутствовали,но их приватизировали до меня.

и добавил...     (15 Января 2012, 20:41:33)
Забыл совсем про транзисторы...Вот они! Все мощные транзисторы-кремний,но есть небольшое количество мелких [ Вложение: Вам нельзя просматривать вложения ] [ Вложение: Вам нельзя просматривать вложения ] [ Вложение: Вам нельзя просматривать вложения ] "германцев" -GC508. Кто-что думает по поводу применения,особенно "германцев"?

[MadMax]

[ Вложение: Вам нельзя просматривать вложения ]
вот такая штука P106W, нашёл только это: http://www.galco.com/scripts/cgiip.exe/wservice=galco-web/wa/wcat/itemdtl.r?listtype=&pnum=P106W-NBR
6 концов: AC1, AC2, G1, G2, -,+
Может кто встречал такое, есть ещё таких несколько...

[TANk]

сборка из двух IGBT тразисторов. Правда подробных данных на сайте IR я не нашел

[Slava]

По-моему стрелками и светофорами управляли реле

Тоже работал в ШЧ Абсолютно согласен. Только реле. А отстал я еще более. Уехал еще из союза

[Гocть]

По-моему стрелками и светофорами управляли реле

Тоже работал в ШЧ Абсолютно согласен. Только реле. А отстал я еще более. Уехал еще из союза

А я в ШЧ работал ещё в Союзе. Уволился в 84-м. В те времена сложно было представить, что в СЦБ появятся транзисторы.

[Slava]

сборка из двух IGBT тразисторов

Похожее есть только это у меня трехфазный мостовой выпрямитель.


и добавил...     (17 Января 2012, 19:46:55)
Я думаю ничего не изменилось

[ДДО]

сложно было представить, что в СЦБ появятся транзисторы.

Они и сейчас можно сказать не появились

[tochka.66]

сегодня мужичек вытащил на барахолку ящик с лампами. я там немного поковырялся и купил немного разного. среди прочего была пара лампочек мне неизвестных. может кто знает что это за лампы?
[ Вложение: Вам нельзя просматривать вложения ]
[ Вложение: Вам нельзя просматривать вложения ]
а это для сравнения эти малышки у него тоже были в некотором количестве
[ Вложение: Вам нельзя просматривать вложения ]

[TANk]

На ГУ-17 чем то похожа, но у 17 прокладки поддерживающие электроды в баллоне слюдяные, а тут серьезно все - керамика.

[tochka.66]

нет не ГУ 17, они у меня имеются. эти абсолютно другие, я их рассматривал под увеличением, четко видно две сетки, и аноды другие, поменьше чем у 17-х

[Гocть]

Гу 17 ничем не спутаешь -- окошки в многоэтажной башне.

[smarold]

Жень, а 6С31Б не в избытке? Все хочу отмакетить ближе к лету "германца" от ВКН.

[tochka.66]

да я всех взял по 2 штуки (цена любой позиции 25 рублей) так сказать для ознакомления.
а в этих непонятных, два анода между собой не соедененных, и между анодами и сетками несколько вертикальных электродов которые соеденены с ножками.

[hippo64]

Юра, в коробочку с терморезюками кинул пару 6с46г

[smarold]

Володь, спасибо, вопрос закрыт.

[hippo64]

Спасибо не булькает.

[smarold]

Отбулькаем, дай заеду...

[Viktor D]

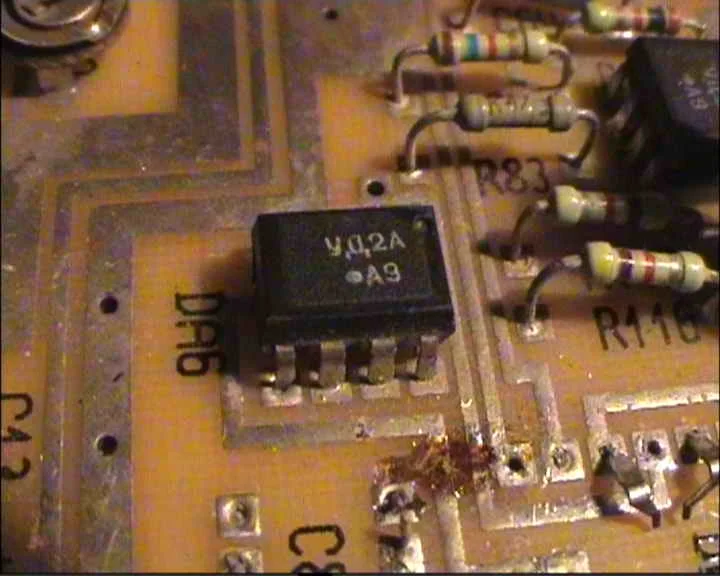

Не могу определить, что за микросхема. Нид хелп плиз.
(Извините, но у Вас нет доступа в Галерею)

[rubenlukin]

http://www.datasheetcatalog.org/datasheets/1150/107864_DS.pdf

Виктор, похоже?

[Viktor D]

Рубен, похоже. Спасибо.

[Valera]

(Извините, но у Вас нет доступа в Галерею)
Всем доброго дня! Принесли вот такую звуковушку .. Клиенты клянутся что рабочая вот только при выпаивании кварца (позиция Х2) случайно смахнули паялом соседние позиции С158, R112 ..

Погуглил в инете на предмет картинок сего девайса в высоком разрешении ..увы ничего путёвого.

Может кто подскажет какой кварц и номиналы этих позиций?

[jank5]

(Извините, но у Вас нет доступа в Галерею)
     (Извините, но у Вас нет доступа в Галерею)

[Valera]

jank5  Спасибо!! С кварцем понятно..а вот номинал резистора разглядеть не могу....продублировать поподробнее можете,?

[jank5]

Я вижу 105
(Извините, но у Вас нет доступа в Галерею)
  (Извините, но у Вас нет доступа в Галерею)

[Valera]

Ага..понял . Огромное Вам спасибо!

[jank5]

[Valera]

хозяева девайса предложили выкупить у них сие чудо .. я в ответ согласился , но после проверки . запаял детали ,скачал дрова, проверил - всё работает! . Выкупил...

[jank5]

всё работает! . Выкупил

День прошел не зря.

[VeryMuch]

Лет 20 назад демонтировал с блоков управления списанных японских большегрузных самосвалов  детальки. Недавно обнаружил в гараже.  Хотелось бы узнать тип этих конденсаторов и резисторов. Резисторы смахивают но Allen-Bradley (мне так хочется ), конденсаторы смахивают на пленочные. Стоит ли их попробовать в аудио?
[ Вложение: Вам нельзя просматривать вложения ]

[VeryMuch]

А еще вот такие транзисторы от туда же.( КТ818 для сравнения)
[ Вложение: Вам нельзя просматривать вложения ]

[TANk]

http://paratran.com/2paratran.php?tr=64918

[number_nine]

Подскажите пожалуйста, где применялись эти транзисторы. Значок военной приемки интригует  В справочнике с таким индексом не нашел. [ Вложение: Вам нельзя просматривать вложения ]

[ДДО]

Подскажите пожалуйста, где применялись эти транзисторы. З

Везде. Это самый ходовой низкочастотный транзистор того времени.

[TANk]

Все германиевые тарнзисторы МП11-МП20 были сделаны на военку, в отличие от их гражданских аналогов МП35-МП42
Буква "К" что обозначала сейчас пожалуй и не узнаешь, без справочного листка который шел с упаковкой.

[Гocть]

Интересный транзистор. П13, МП39 - один и тот-же транзистор, разная конструкция корпуса.
У "новой" конструкции (МП) "попка" торчит из-под шляпки, у "старой" (П) она заподлицо.

Здесь как-бы "переходный вариант -- буква новая, корпус новый, цифры старые.

Этот транзистор -- "отбросы" производства. Но вот буква К -- такого я не встречал. Может быть "ключевые", для управления электромагнитными реле, так как больше ни на что не годятся?

[smarold]

Насколько помню, МП - это холодносварочный корпус. П13-П20 применялись и на гражданке, сам паял в детстве, выписывали через Посылторг и держали трясущимися руками. Просто в 1964 г. поменялся ГОСТ и П10 превратился в МП37, П13 в МП39, П14 в МП40 и т.д. Буква "К" скорее всего военпредовские заморочки, но не уверен.

[Slava]

Адрес до сих пор помню Авиомотопная 50 Посылторг."К" по моему в этом переходном варианте композитный корпус. До П13 были П6.

[TANk]

Просто в 1964 г. поменялся ГОСТ и П10 превратился в МП37, П13 в МП39, П14 в МП40 и т.д

Тем не менее вот прямо сейчас взял в руки транзисторы МП10Б 8611 (ноябрь 1986г выпуска) и МП16А - май 1977г
"П" (транзисторы  корпуса у которых соединялись контактной сваркой) в 64г заменили на МП (модернизированный "П") с корпусами собранными методом холодной сварки.
А вот соответствие МП10 -> МП35,   МП11 -> МП37, МП14 -> МП39 было как раз для транзисторов идущих в аппаратуру специального назначения и для аппаратуры широкого применения.  То что через посылторг посылали и военные детали - ничего удивительного. Всегда были неликвиды, или отбраковки. В космос не полетел, а радиолюбителям паять еще очень даже подходит.

[smarold]

Тем не менее вот прямо сейчас взял в руки транзисторы МП10Б 8611

Саш, у меня П210 1987 г. выпуска есть, думаю, что отдельными партиями они до сих пор выпускаются. Видимо, ради избежания путаницы на сборке оставляют прежнее название. Вот листок из справочника Горюнова. Более точно надо смотреть в "Радио" за 1964-1965 г, но лень, ведь это не принципиально... Кстати, где-то читал, что самые первые наши микросборки из двух германиевых транзисторов и пары резисторов выпускались для самолетов вплоть до 1991 г. Причина - надежность. Вот нашел: "В конце 1989 года Ю.В. Осокин, тогда генеральный директор ПО “Альфа”, обратился к руководству Военно-промышленной комиссии при СМ СССР (ВПК) с просьбой о снятии серий 102, 103, 116 и 117 с производства ввиду их морального старения и высокой трудоёмкости (за 25 лет микроэлектроника далеко ушла вперед), но получил категорический отказ. Заместитель председателя ВПК В.Л. Коблов сказал ему, что самолеты летают надёжно, замена исключается. После распада СССР ИС серий 102, 103, 116 и 117 выпускались ещё до середины 1990-х годов, т. е. более 30 лет. ЭВМ “Гном” до сих пор стоят в штурманской кабине “Ил- 76” и некоторых других самолетов. “Это суперкомпьютер”, – не теряются наши лётчики, когда зарубежные коллеги удивленно интересуются невиданным ныне агрегатом. " http://offtop.ru/dustyattic/v1_621072__.php

(Извините, но у Вас нет доступа в Галерею)

[TANk]

Юра, вот еще интересная информация про старые германцы
http://www.155la3.ru/p13.htm
http://www.155la3.ru/p16.htm

Погорилый пишет про них "Чpезвычайно популяpные тpанзистоpы для pаботы в импульсных и пеpеключательных схемах. [В дальнейшем] выпускались в холодносваpных коpпусах как МП16-МП16Б для спецпpименений, аналогичные для шиpпотpеба - МП42-МП42Б." Замечу, что был и промежуточный вариант, П42-П42Б....
....П13-П15А выпускались очень долго. Переведены в холодносваpной корпус, добавлением в начале обозначения буквы М, МП13-МП15А - для спецприменений, а аналогичные МП39-МП41А - ширпотреб. Hо так разделили не сразу, первоначально и ширпотребовские, и спецприменений были П13-П15А."...

[smarold]

В моих запасниках оные присутствуют физически...   Собственноручно в армии срезал со списанных "системных блоков" армейских вычислительных машин. Там память была еще на крохотных ферритовых колечках. Именно МП15А со звездой на шляпе!

[Sergey49]

 Есть вопрос, что за транс на фото? Ни единой пометочки чтоб зацепиться. По габаритам - почти сварочник.

и добавил...     (15 Марта 2012, 13:01:14)


и добавил...     (15 Марта 2012, 13:02:21)
Завтра попробую подключить самую высокоомную обмотку (6 Ом.) через лампу. И почему то много отводов на вторичках, которые вообще не задействованы, даже эмаль не зачищена. И ещё не понятно, одна катушка больше другой. Кто знает - объясните пожалуйста.

[smarold]

Сергей, тут ясно видно, что железо П-образное, первичка и вторичка на разных стержнях намотаны, как оно в силовиках на таком железе и делается. Смущает только, что обе катушки соединены и диаметр провода одинаковый, как бы это не автотрансформатор с отводами...

[Sergey49]

а как это проверить? И что, выход один, перемотка? Если честно, я даже не знаю откуда он взялся, просто забыл напрочь. И как его правильно включить, никогда раньше не имел дело с такими.

[TANk]

Если это автотрансформатор с отводами, то ВСЕ отводы должны друг с другом звониться.
Судя по второму рисунку (с линейкой) у этого трансформатора еще и немагнитный зазор имеется. А катушки разного размера, потому как намотаны на сердечниках разного сечения. И даже пластинки у этих половинок сердечника разной толщины.
Это трансформатор от феррорезонансного стабилизатора напряжения скорее всего. Без перемотки вообще никуда.

[Sergey49]

Саша, спасибо! кое что проясняется...

[Viktor D]

Вот такая штука попалась...
(Извините, но у Вас нет доступа в Галерею)

[Гocть]

Вот такая штука попалась...
(Извините, но у Вас нет доступа в Галерею)

Трофейная, аднака...

[Viktor D]

Помогите понять, что это за трансформаторы.
(Извините, но у Вас нет доступа в Галерею)

Знаю толко, что извлечены из какой то стандартной советской аппаратуры. Маркировка на одном видна на фото.

[Гocть]

Мерять придётся, аднака... Вглядят вкусно.

[Viktor D]

Мерять придётся, аднака... Вглядят вкусно.

Нет для этого опыта , к сожалению.

[Гocть]

Мерять придётся, аднака... Вглядят вкусно.

Нет для этого опыта , к сожалению.

Сперва померять все выводы между собой, по сопротивлению нарисовать, как обмотки соединены, дальше всем миром подскажем, что делать.

[Viktor D]

Это уже проще. Сделаю как ты посоветовал - отпишусь.

[s_1174]

Виктор, если аккуратно расслабить крепления трансформаторов и сдвинуть их, то с боку должна быть этикетка с типом и моточными данными.

А так похоже на ГИП-1, хотя не факт... [ Вложение: Вам нельзя просматривать вложения ]

[TANk]

Это из серии ТСТ (Трансформатор силовой тороидальный) стояли как правило в измерительных приборах. У меня есть пара подобных из генераторов Г3-18 Г3-33.

[Viktor D]

Саша, привет. А поподробнее нельзя про них где нибудь почитать?

и добавил...
А то из Гугла какие то трёхфазные лезут....

[TANk]

http://www.radiofokus.ru/Shemes/pribor.htm
http://www.cqham.ru/hpa/
http://www.qrz.ru/schemes/?id=8&sub1=5
Смотрим схемы генераторов Г3, Г4, Г5 - там как правило в качестве силовых эти трансформаторы стояли.

[Евгений_77]

Есть микросхемы Dip8 с маркировкой УД2А. Только непонятно что за серия?
Выглядят как по ссылки http://www.tehnari.ru/attachments/f114/72279d1332501157-ud2a.jpg
Если это КР544 с полевыми входами, то должны ли звониться входа между собой(у меня звонятся ножки 2-3 20к в одну сторону,
в другую 250к)
Если у кого есть КР544УД2 пощупайте её тестером если не трудно.

[lgedmitry]

Евгений_77, это точно КР544УД2А. К сожаленью, прозвонить не смогу ввиду отсутствия таковых

[puntus]

Доброго времени суток! Попались мне тут три штуки трансформаторов тп208-5 от старых ВЧ усилителей, помомгите узнать что за звери. Фото выложу вечером.

[Sergey49]

[ Вложение: Вам нельзя просматривать вложения ] [ Вложение: Вам нельзя просматривать вложения ] Наверное такой?

[puntus]

Сергей, именно они

[Sergey49]

Должно быть примерно так:
1-2=сеть 220
3-4=5,3в
5-6=5,3
7-8=11
9-10=11
11-12=2.5
13-14=2.5

Или так (из разных источников):
3-4 = 6,25в
5-6 = 6,25в
7-8 = 12.5в.
9-10 = 12.5в.
11-12 = 3,2в.
13-14 = 3,2в.

[puntus]

спасибо большое! какие вкусные трансформаторы, самое оно для кое каких задумок!

[tim]

Что бы это могло быть на схеме?

http://fotki.yandex.ru/users/dasheavil/view/724016/?page=9

Внешне - корпус черного цвета в центре платы

http://fotki.yandex.ru/users/dasheavil/view/724015/?page=9

На корпусе написано R5-I

[Horri]

Есть пара вот таких конденсаторов. Смущает надпись 200 Ом, это такие снабберные, где последовательно с емкостью включен резистор? Измерил емкость - все точно. Корпус изолирован.

[TANk]

Сигнал с генератора подать переменный. Последовательно с конденсатором установить резистор 200 Ом. Добиться, крутя регулировку частоты чтобы на резисторе было половина напряжения идущего с генератора. Дальше карандаш, бумагу калькулятор в руки и считать емкостное сопротивление конденсатора и выяснять есть в нем последовательно 200 Ом резистор или нету.

[Horri]

Почему-то вспомнился мастер Ёда ))) С генератором попробую.

[lgedmitry]

лежит на столе вот такое вот НЕЧТО:
(Извините, но у Вас нет доступа в Галерею)
В составе девайса присутствуют лампы 6н8с и 6н5с. Также присутствуют 2 пустые дырки под лампы.
Имеются 2 регулятора. Названы "усиление" сразу оба и "передача", "приём" каждый в отдельности. Других никаких надписей не обнаружено.
Можно ли узнать, что это за прибор, и каких ламп не хватает

[Roman_sp]

Надыбал сегодня на радиорынке некие конденсаторы WIMA  типоразмером 9*7*4мм. Красные такие. Длина выводов- 15мм. Фото, к сожалению,сделать нечем. Маркировка выглядит так:
                                             WIMA
                                              0,47
                                               63-
                                               K7

Если с первыми тремя строчками маркировки все понятно,то что такое К7??? Есть подозрение,что это серия MKS, т.е. лавсан. Кто что скажет?

[Slava]

Возможно дуплексный усилитель проводной связи. Раритет.

[Ulis]

2 Roman_sp:

А какой цвет корпуса и компаунда снизу?

[Roman_sp]

А какой цвет корпуса и компаунда снизу?

Усе красное,окромя надписей и выводов. Надписи белые, ножки металлические

[Ulis]

Белые надписи - точно не полипропилен!

WIMA MKS 4 скорее всего.

[Roman_sp]

Белые надписи - точно не полипропилен!

WIMA MKS 4 скорее всего.

А ихний буржуйский лавсан полавсановее будет нашего отечественного?

[Ulis]

Ну.......вполне лавсанистый лавсан )
Качество производства выше. Металлизация лучше. Намотка рулона качественее.
Ставил 4.7мкф на входе транзисторного усилителя. Вполне канает ))

и добавил...
Судя по даташитам WIMA макрирует:

 Все в красных корпусах!

 красным компаундом и серебристыми надписями MKS2 серию (полиэстер)
 красным компаундом и черными надписями MKS4 и MKP2 серию (полиэстер и полипропилен соответственно)
 красным компаундом и золотистыми надписями MKM2 серию (смешанный диэлектрик)
 желтым компаундом и серебристыми надписями FKS2 серию (фольговый полиэстер) - /хорошая штука /
 желтым компаундом и черными надписями FKP2 серию (фольговый полипропилен) - /чрезвычайно хорошая штука /
 желтым компаундом и золотистыми надписями FKM2 серию (фольговый смешанный диэлектрик) - /надо пробовать/

Вот!
Устал писать )




[tim]

лежит на столе вот такое вот НЕЧТО:
(Извините, но у Вас нет доступа в Галерею)
В составе девайса присутствуют лампы 6н8с и 6н5с. Также присутствуют 2 пустые дырки под лампы.
Имеются 2 регулятора. Названы "усиление" сразу оба и "передача", "приём" каждый в отдельности. Других никаких надписей не обнаружено.
Можно ли узнать, что это за прибор, и каких ламп не хватает

Фото почетче бы.

и добавил...
Судя по косвенным признакам - стереоусилитель, например, на 6П6С.

Напряжения на клеммах выходной лампы какие?

[Гocть]

Если "Передача" и "Приём", то явно не стерео. Какой-нибудь древний интерком. Как Slava предположил, - для проводной связи. Трансформаторы вполне могут быть и на 600 Ом выход рассчитаны, либо - один - линейный, второй - на динамик. В ЖД связи подобные использовались, но я ламповые уже не застал.

[Slava]

Ламповые застал. А вот дуплексные для проводной связи уже поснимали. Все линии уже уплотнялись Но еще изучали  А проверить мою идею легко трансформаторы со средней точкой выходные обмотки 600 ом. т.е тестером более 10ом

[Гocть]

Скорее - с разрывом между обмотками, в разрыве - конденсатор для того, чтобы  трансформатор не коротил линию по постоянке - для прозвонки линии.



и добавил...
Я застал ламповые только радиостанции и системы уплотнения, В-3 и В-12.

[rubenlukin]

Какой-то кухонный девайс, никак не пойму, для чего он
(Извините, но у Вас нет доступа в Галерею)
Подскажите плиз!

[Sergey49]

Похоже на какой то древний, или самодельный орехокол...

[rubenlukin]

Не, Серёжа, по габаритам орех никуда не влезет. Чёрное -- пластик, гибкий в небольших пределах. Стальные штучки в районе саморезов даже заточены, "лезвия" обращены внутрь.

[Vladislav]

Может для сигар какая примочка?

[rubenlukin]

Вряд ли. Сигарные гильотинки видел, там по-другому.
Да и диаметр девайса великоват. Больше похоже на срезалку полиэтилена с горлышек винных бутылок

[Viktor D]

Рубен - откуда к тебе такая штука попала? Похоже на какое то орудие инквизиции.

[rubenlukin]

откуда к тебе такая штука попала?

Нашел в ящике, где столовые приборы живут

[drummer]

Больше похоже на срезалку полиэтилена с горлышек винных бутылок

Проверить не на чем?...

[rubenlukin]

Проверить не на чем?...

То, что продаётся у нас, не требует такого хирургического вмешательства, всё снабжено полоской-откупоркой

[Galogen]

открывачка для банок с под майонеза ( старых совковых )

[rubenlukin]

Не, Андрей, я бы её помнил, и по габаритам никак не подходит, горло майонезных банок было больше, чем сметанных. Девайс появился в ящике в 21-м веке.

[Valera]

Может этот гаджет для работы с охотничьими гильзами(патронами)?

[Slava]

Есть подобный. Для вина это.

[vovand]

Да бутылки с "топорами" открывать наверное,те,что с пластиковой пробкой были.

[rubenlukin]

Есть подобный. Для вина это.

Да бутылки с "топорами" открывать наверное,те,что с пластиковой пробкой были.

Мужчины, спасибо, понял. Просто ну ОЧЕНЬ давно не встречал у нас в продаже вино с пластиковыми пробками. Теперь понятно, как эту штукенцию применять. Надеюсь, не придётся

[Slava]

Да не для пластикобых пробок это. Подрезать пленку.

[MiSol62]

Нет, ребята, эта штука вот для чего нужна:

[rubenlukin]

Спасибо всем, понятно!

[Сергей]

(Извините, но у Вас нет доступа в Галерею)
Ищутся данные по трансформаторам ТВТ-45, ТСТ-301.

[Horri]

Подскажите что за лампа? Mazda 0B2 какойто регулятор напряжения?

[blindman]

Олег -- Стабилизатор напряжения с холодным катодом

[Horri]

Спасибо!

[Шурик]

[ Вложение: Вам нельзя просматривать вложения ]


Что можете сказать про это? Как они в звуке?

[rubenlukin]

Конденсатор.
На будущее: кладите рядом что-нибудь известное, для масштаба (спички, зажигалку, а лучше линейку)

[Шурик]

rubenlukin,    Возьму на вооружение.


  Габариты - чуть меньше коробка спичек

[TANk]

Производитель Польша. Метализированный полипропилен. Пусковой конденсатор для электродвигателей.
Вот сайт производителя
http://www.miflex.com.pl/eng/capacitors/alternative.php

[Шурик]

  Виноват! Буду в будущем стараться ставить вопросы четче. Что это конденсатор - я знаю. вытащил их (2 шт) из какого-то импульсного высоковольтного источника питания. Я хотел узнать стоит ли их ставить в звуковой тракт...

[Гocть]

  Виноват! Буду в будущем стараться ставить вопросы четче. Что это конденсатор - я знаю. вытащил их (2 шт) из какого-то импульсного высоковольтного источника питания. Я хотел узнать стоит ли их ставить в звуковой тракт...

Ещё как стоит! Настоящий, можно сказать, хай-энд.

[igor1969]

У меня такие-же Мифлекс только красные в фонокорректоре стоят, лучше, чем раздетые МБГО при одинаковой емкости.

[Гocть]

У меня такие-же Мифлекс только красные в фонокорректоре стоят, лучше, чем раздетые МБГО при одинаковой емкости.

Раздетые МБГО разве могут стоять? Они лежат.

[rubenlukin]

Камрады, что за диоды? Явно советского происхождения. Выводы луженые прямоугольные. Маркировка зеленой краской на катоде
(Извините, но у Вас нет доступа в Галерею)

[TANk]

http://www.vicgain.ru/spravk/spdiod/diodgabt.dw.htm
По размерам корпуса и картинкам можно приблизительно сказать что это такое.

[Гocть]

Камрады, что за диоды? Явно советского происхождения. Выводы луженые прямоугольные. Маркировка зеленой краской на катоде
(Извините, но у Вас нет доступа в Галерею)

Скорее всего - КД205

[TANk]

не, КД205 у меня есть. они по другому выглядят. Это такой карболитовый кирпичик с четырьмя ножками

[Гocть]

Пардон, перепутал - я имел в виду КД208

[Lelik]

КД208 с буквой-А

[vdij]

Здравствуйте, уважаемые. Понадобились СМД эл-литы 22мФ25В. По идее Е должно быть впереди цифр. Развейте сомнения. [ Вложение: Вам нельзя просматривать вложения ]

[Galogen]

Такие вот электролиты есть. В одном ламповике ставил, в принципе вроде как нормальные.
Выпускал их когда-то до развала СССР наш Хмельницкий радиозавод "Катион", если не ошибаюсь. А так как завод военный вот и интересно стало, может они и хороши.
Может кто встречал ?
На что обратить внимание ?
(Извините, но у Вас нет доступа в Галерею)

[rubenlukin]

По идее Е должно быть впереди цифр. Развейте сомнения.

Не факт. Но 226 обозначает первыми двумя цифрами номинал, а потом -- к-во нулей. Так что всё верно, это 22 микрофарады.
На будущее просьба: кладите для масштаба рядом с деталькой что-то известное -- спичку, линейку...

[vdij]

Спасибо, rubenlukin. С номиналом было ясно, сомнения закрались только по поводу напруги. [ Вложение: Вам нельзя просматривать вложения ]

[Гocть]

Такие вот электролиты есть. В одном ламповике ставил, в принципе вроде как нормальные.
Выпускал их когда-то до развала СССР наш Хмельницкий радиозавод "Катион", если не ошибаюсь. А так как завод военный вот и интересно стало, может они и хороши.
Может кто встречал ?
На что обратить внимание ?
(Извините, но у Вас нет доступа в Галерею)

По-моему, такие в фотовспышках использовались.

[rubenlukin]

сомнения закрались только по поводу напруги.

25 В явно выдержит. Больше бы не давал, чисто умозрительно

[Гocть]

Такие вот электролиты есть. В одном ламповике ставил, в принципе вроде как нормальные.
Выпускал их когда-то до развала СССР наш Хмельницкий радиозавод "Катион", если не ошибаюсь. А так как завод военный вот и интересно стало, может они и хороши.
Может кто встречал ?
На что обратить внимание ?
(Извините, но у Вас нет доступа в Галерею)

По-моему, такие в фотовспышках использовались.

Пардон, ошибся. Не встречал я таких. Наверное - небыло ещё в наше время.

[Galogen]

возможно фото не совсем удачное

бывший работник этого радиозавода говорил, что их начали выпускать как опытные что ли.
и бах! развал.
Наверное не реально это... найти по ним хоть какую инфу

Ладно... работают, и хорошо



и добавил...
есть такие же, но на 100мФ

[Alexander]

Пардон, ошибся. Не встречал я таких. Наверное - небыло ещё в наше время.

Обратите внимание на дату выпуска,  0107 ... или 0187

[vdij]

Cпасибо, rubenlukin. Больше и не надо .

[Alexander]

Наверное не реально это... найти по ним хоть какую инфу

Интересно что нашлось:
Реквизиты предприятия
 ул. Тернопольская, 19, г. Хмельницкий.
Название предприятия (организации)  ЗАТ “Катион-Ексим-К”
Основная продукция предприятия
 Электролитические и оксидно-
полупроводниковые конденсаторы, фольга
алюминиевая травленая и напыленая.
Суть инвестиционного проекта:
 Опираясь на позитивные результаты
исследований производства фольги по новой
технологии предлагается вложение средств в
изготовление комплекта оборудования, на
котором планируется серийный выпуск
продукции.
Суть инвестиционного проекта:
 Предлагается вложение средств в изготовление
алюминиевых электролитических
конденсаторов типа УК50-03, УК50-04, УК50-
09, предназначенных для работы в качестве
встроенных элементов внутреннего монтажа
аппаратуры в цепях постоянного и
пульсирующего тока обычного и специального
предназначения.
-------------------
И еще:
 Конденсаторы алюминиевые электролитические с нетвердым диэлектриком УК50-03, УК50-08.
С нетвердым это как?

[Гocть]

Конденсаторы алюминиевые электролитические с нетвердым диэлектриком УК50-03, УК50-08.
С нетвердым это как?

Видимо - достаточно герметичные, что не высыхает (шучу)

Вообще-то диэлектрик в "электролитах" - это оксидно - полупроводниковая плёнка. Весьма рыхлая, кстати, под микроскопом.

[Galogen]

Интересно что нашлось:
Реквизиты предприятия
 ул. Тернопольская, 19, г. Хмельницкий.
Название предприятия (организации)  ЗАТ “Катион-Ексим-К”
Основная продукция предприятия
 Электролитические и оксидно-
полупроводниковые конденсаторы, фольга
алюминиевая травленая и напыленая.
Суть инвестиционного проекта:
 Опираясь на позитивные результаты
исследований производства фольги по новой
технологии предлагается вложение средств в
изготовление комплекта оборудования, на
котором планируется серийный выпуск
продукции.
Суть инвестиционного проекта:
 Предлагается вложение средств в изготовление
алюминиевых электролитических
конденсаторов типа УК50-03, УК50-04, УК50-
09, предназначенных для работы в качестве
встроенных элементов внутреннего монтажа
аппаратуры в цепях постоянного и
пульсирующего тока обычного и специального
предназначения.
-------------------
И еще:
 Конденсаторы алюминиевые электролитические с нетвердым диэлектриком УК50-03, УК50-08.
С нетвердым это как?

Александр, вы однако сыщик
браво !
там даже написан адрес нашего завода )))

[Viktor D]

Есть маленький тороид. Написано на нём ТНТ-7, гуглом не ищется... Что за зверь?

[kotofey]

Скорее всего какое-нибудь ТрансформаторНакльныйТороидальный-7. А что за 7 - хз.

[smarold]

Как я понял - тор голый, без обмоток? Или транс?

[Viktor D]

Это трансформатор, маркировка написана на бондаже.

[smarold]

маркировка написана на бондаже

Вить, да воякам под их заказ могли все, что угодно написать...

[Sergey49]

Будьте добры, подскажите что это и как его можно применить. Описание читал, но в практике применения этого девайса нет никаких познаний. Не электротехник я.
Есть 4 шт. новые.
[ Вложение: Вам нельзя просматривать вложения ]

[xar]

Sergey49, например в машине. для защиты от выбросов генератора/системы зажигания. но максимальное длительное маловато наверно.

[Sergey49]

Вот и я смотрю что маловато, там иногда и 14,7v присутствует.

[lgedmitry]

(Извините, но у Вас нет доступа в Галерею)
Народ, подскажите, вот ети рыженькие конденсаторы - это плёнка, или керамика?
Маркировка на них 0.33 J . 63 и больше ничего не написано

[smarold]

Сергей, однозначно пленка. Керамику в таких размерах c такой емкостmю я не встречал    0,33 мкф х 63V

[lgedmitry]

Сергей, однозначно пленка. Керамику в таких размерах c такой емкостmю я не встречал    0,33 мкф х 63V

Спасибо, Юрий! Очень радостная новость

[Гocть]

Сергей, однозначно пленка. Керамику в таких размерах c такой емкостmю я не встречал    0,33 мкф х 63V

У меня давным - давно были такого размера 2.2 микрофарады, КМ-6

[Nick]

КМ-ки с такой емкостью на 25В. На этом - 63, да раскусить один и увидеть.

[smarold]

На этом - 63

О том и речь. Толь, у тебя были, а у меня до сих пор есть  И не рыженькие они, а коричневые...

[Гocть]

На этом - 63

О том и речь. Толь, у тебя были, а у меня до сих пор есть  И не рыженькие они, а коричневые...

Дык я не про цвет. Про размер.

[TANk]

Да вот же они эти оранжевые подушечки. Производитель, кстати, один из известнейших своим качеством
Sprague Orange Drop
716P Series

[Segun]

Маркировка на них 0.33 J . 63 и больше ничего не написано

Как то сомнительно на счет пленки

[kotofey]

Пленка... 330нан 63В
Но не орандж Дропсы, эти суки дорогие нынче

[Lelik]

Пленка. Очень часто попадалась в LG CRT мониторах, стояла около процессора.

[Sergey49]

и не только в LG, в любых мониторах их есть то 5 до 10 шт. Качество ооочень хорошее.

[xar]

голубенький точно тантал. оранжевые тоже похожи по габаритам (пузатые и узкие). только вот емкость не та. наверно все таки пленка.

[Язычник]

Господа, кто что может сказать о динамиках Peerless x820628? Нигде не смог найти на них инфу. Имеется 2 штуки, сопротивление 16 Ом, 10", индуктивность (если это важно) примерно 514uH. Хочется на них что-то сделать, но справочных данных увы не нашел. Есть подозрение, что это автомобильные динамики, но это только догадки.
P.S. Сейчас перемерил сопротивление - показывает 12,9 Om

[tuzemez]

Если кондер подключить к измерителю емкости и чуток погреть кондер паяльником, то у керамики сильно уменьшится емкость, а у пленки останется неизменной. Керамика NP0 емкость не уменьшает, но она редкий гость в закромах.

[xar]

показывает 12,9 Om

ну это активное. реактивное наверно будет как раз 16. автомобильные, как правило 4Ом идут.

и добавил...
npo такой емкости вообще редко бывает.

[tt1]

Самые крутые кондеры из мониторов это темно красные на 1600В емкостью 2-5нФ, та фольга толстущая, не в пример металлизированной любой другой пленки. Параметры исключительные. Правда размеры "конские".

[Гocть]

Если кондер подключить к измерителю емкости и чуток погреть кондер паяльником, то у керамики сильно уменьшится емкость, а у пленки останется неизменной. Керамика NP0 емкость не уменьшает, но она редкий гость в закромах.

У керамики зависимость напоминает параболу. Поэтому если переход через ноль происходит при 25 градусах, то это получится НП0, иначе - либо положительный, либо отрицательный коэффициент.

[Viktor D]

Помогите понять, что это за трансформаторы.

Знаю толко, что извлечены из какой то стандартной советской аппаратуры. Маркировка на одном видна на фото.
Редактировать сообщение
« Последнее редактирование: 17 Мая 2012, 21:57:43 от Viktor D »

Цитата: Viktor D от 17 Мая 2012, 22:20:41

    Цитата: Гocть от 17 Мая 2012, 22:12:22

        Мерять придётся, аднака... Вглядят вкусно.

    Нет для этого опыта , к сожалению.


Сперва померять все выводы между собой, по сопротивлению нарисовать, как обмотки соединены, дальше всем миром подскажем, что делать.

Пока сижу дома - дошли руки до этих трансов. Выяснил, что у них всего по две обмотки.
Толстая намотана вдвойне проводом 1,2мм. Звонится практически накоротко 0,3 Ом.
Вторая такая (номера выводов не указываю, только сопротивление между ними в Омах):
3,9 - 0,2 - 0,3 - 0,4 - 0,3 - 0,6 - 0,4 - 0,5 - 0,9 - 1 - 1 - 1,7
Диаметр провода 1мм.
Размеры по габаритам обмотки - Д40мм/Д130мм высота 85мм.




и добавил...
Похоже всё же это транс от какого то источника питания.

[Гocть]

А ты подключи каждую из обмоток последовательно с лампочкой и посмотри, войдёт ли в насыщение. Если нет - можно включать её в сеть и мерить, что на остальных получится.

[Viktor D]

Толя, так я подключил первичку в сеть по максимальному сопротивлению-  на вторичке - 20В. Сделал пока на них гальваноразвязку от сети- тут обсуждается на форуме. Потом куда нибудь пристрою эти трансы. Может мощный БП сооружу.

[vdij]

(Извините, но у Вас нет доступа в Галерею)
Здравствуйте, уважаемые. Понадобились танталовые эл.литы. Чтото не получается у меня найти информацию по маркировке напряжения этих конденсаторов, советских. Подскажите, плиз, или киньте ссылкой.

[rubenlukin]

Вообще-то неплохо и вежливо что-то знакомое рядом помещать, для масштаба -- зажигалку, спичечный коробок, в идеале линейку с метрикой и дюймами.
Этому кондею больше 50 вольт не дам ни в жисть.

[vdij]

(Извините, но у Вас нет доступа в Галерею)
Прошу прощения, исправил. ,,50В не дал,, слишком растяжимое понятие. Меня интересует не конкретно этот кондей, а маркировка по напруге конденсаторов этого типа. После значения емкости, ниже МЕ, под ним Т9.

[rubenlukin]

Этот на 16 В (у меня были подобные).
По маркировке я пас.
Спасибо за уточнения габаритов.

[vdij]

Спасибо. Есть у меня с полведра, выпаяных с промимпульсников. Хочу засунуть их в свой ИИП, вот и мучаюсь . Кодовую маркировку нашел, а буквенную ну никак.

[rubenlukin]


Если полведра, я бы так сделал: парочку-троечку последовательно, и в цепь (видя напряжение цепи). Три не стрельнуло -- два оставил. Два не стрельнуло -- один. Если стрельнул -- ставим два, и не паримся, разве что ёмкость пересчитать, и разводку платы под реальные габариты.

[vdij]

  Ну это уже экстрим . Накрайняк для шунтирования эл.литов в питании предв. каскадов пойдут. Для цепи вых. каскадов - пленка.

[SixtySeven]

Это стандартная кодовая маркировка для резисторов и конденсаторов.
На рабочее напряжение указывает вторая буква в маркировке А-3.2в; B-6,3в; D-10в; E-16в; F-20в. Больше чем на 20вольт конденсаторов этого типа нет. Буква и цифра во второй строке, это год и месяц выпуска.

[alexanderzas]

Если полведра, я бы так сделал: парочку-троечку последовательно, и в цепь (видя напряжение цепи). Три не стрельнуло -- два оставил. Два не стрельнуло -- один. Если стрельнул -- ставим два

Не  знаю  как  такие  а  вот жёлтые  СМД танталы  при  неправильном  подключении  полярности  или  чт  лучше  превышении  напряжения   можно  применять  в  качестве  детонатора в  самодельных  взрывных  устройствах , выстрл  громкий  и  пламя  нехилое.

[Sergey49]

Рубен, ну ты замахнул, 50 вольт, 16 максимум. Тут и без масштаба видно всю фитюльчность этого кондея.

[Horri]

Это К53-19 http://cityradio.narod.ru/spr/rasp/resistor.html

[lgedmitry]

Это К53-19 http://cityradio.narod.ru/spr/rasp/resistor.html

оне самые. У нас их "кАпельками" называли

[TANk]

а  вот жёлтые  СМД танталы  при  неправильном  подключении  полярности  или  чт  лучше  превышении  напряжения   можно  применять  в  качестве  детонатора в  самодельных  взрывных  устройствах ,

Страшнее всего взрываются танталовые ЭТО-2
Прочный стальной корпус и заливка концентрированной серной кислотой тому способствуют.
Убить не убъёт, но покалечить на всю жизнь может.

[Nick]

А вот мне когда-то понадобилось такое сделать - взорвать не получилось  . Батарею ЭТО-2 90-вольтовых душили переменкой вольт 40 изолировав в тумбочку. Мучали их минут двадцать, нужно было довести до визуального разрушения. Грелись сильно, текстолит потемнел. В короткое не уходили упорно (да и как?), потом один или два (не помню уж) с большим трудом приоткрылись по изолятору и сбросили давление практически безшумно. Своей стойкостью поразили.
Сгоревшую проводку кунга списали на дефект комплектации (девочки какой-то ШР запаяли "в зеркало"  ).

[vdij]

Спасибо всем, Horri за ссылку. Взрывать никого не собираюсь (пока), но приму к сведению Уж с полвердра чего нибудь выберу, для импульсников они даже очень гут.

[Lelik]

Страшнее всего взрываются танталовые ЭТО-2

Если бы вы знали что колпак у конденсаторов ЭТО-2 чистое серебро, взрывать бы не стали.

[smarold]

Колпак там стальной, а вот под ним - да, рубашка из серебра, но тонкая ( http://www.155la3.ru/datafiles/eto.pdf  )

[Lelik]

а вот под ним - да, рубашка из серебра, но тонкая

   У нас мужик делал мормышки из этой рубашки.

[vdij]

Ну вы, блин, даете - пособие для терроистов и рыбаков

[GLC]

Чистое серебро - корпуса конденсаторов К52-1. А если кому нужен тантал -корпуса конденсаторов К52-9.

[smarold]

Господа, ни у кого нет данных по таким мостам? Гугл молчит...
(Извините, но у Вас нет доступа в Галерею)

[vdij]

Почему ж молчит, 100В, 3А.http://www.155la3.ru/v2m1_5.htm

[smarold]

Спасибо! Мосты, конечно, так себе, благо почти задаром достались...

[vdij]

Да, на сегодня это отстой, но может куда и сгодятся

[smarold]

Вижу пока одну ценность: медное основание с 4-мя изолированными через стекло штырями...

[vdij]

Если медь перекроет ,,почти задаром,,, тогда нормально.

[xar]

Сомневаюсь что Юрий не найдет более ценного применения ) замуровать в корпус гиперфасты например

[SixtySeven]

Сомневаюсь что Юрий не найдет более ценного применения ) замуровать в корпус гиперфасты например

Здесь конечно не место,но кто бы объяснил неграмотному,в чём преимущество гиперфастов при выпрямлении  например синусоидального тока с частотой 50гц. А то я его в упор не вижу.

[vdij]

Вообщето здесь ну очень интересно (может только мне, как новенькому). Задается вопрос, потом ответ. Через несколько постов все поворачивается таким боком, что сам забываеш о чем спросил

[smarold]

Если медь перекроет ,,почти задаром,,, тогда нормально.

3 руб/шт., 15 шт. чуть, бляха, не разорился

Сомневаюсь что Юрий не найдет более ценного применения

Это точно! Вообще-то они рядом с транзюками ТО-3 симпатично смотрятся. Эти мосты были лишь заманухой для "синяка", к ним бонусом забрал вот таких симпатичных германцев ASX12D
(Извините, но у Вас нет доступа в Галерею)

[TANk]

Спасибо! Мосты, конечно, так себе, благо почти задаром достались...

А не германиевые ли они случаем? Чтото конструкция очень похожа на сплавные германиевые диоды, которых 4шт в один корпус запаяли

[drummer]

В справке температура +155

[TANk]

Што за трансформатор? Активное сопротивление обмоток с каждой стороны по 32 ома. На другой стороне есть отвод от середины обмотки. Индуктивность обеих обмоток 2 Гн (VC6243).  Откуда он может быть? Человек дал на проверку. Говорит что может еще с десяток таких найти.

(Извините, но у Вас нет доступа в Галерею)

[smarold]

Саш, скорее всего это трансы с военных переносных радиостанций. Готовый фазоинвертор для каменного уся...

[TANk]

Мне тут на _Горе подсказали, что

4.732.000 это техничнские условия " Трансформаторы герметизированные абонентские "

Так что это некий звуковой трансформатор. Надо дождаться продавца и договориться о цене. Потом аккуратно разобрать один и посмотреть на предмет перемотки его в межкаскадный с последующей упаковкой обратно в родной кожух.

[Nick]

Тогда в конце бы было "ТУ", а так просто децимальный номер трансформатора линейного звукового (732) в системе СЧХ. А может и не звукового.

[Horri]

Это не подобие какого-нибудь ТАМУ ?

[Nick]

Кстати, этот документ уже не секретный и находится в инете. С ним можно сузить круг поиска информации или приблизительно определить назначение или структуру объекта. А документ полностью называется "Межведомственная нормаль Система чертежного хозяйства Часть IV. Обозначение конструкторских документов Н0.000.005". Он действовал до 80-х годов, потом ввели классификацию по ЕСКД, потом ввели перестройку

[ВКН]

Саша, на 40Гц это уже 500 Ом / 500 Ом со ср. точкой.

[khvilon]

т.е. получается 600омный выход?

[ВКН]

Следует рассматривать их со стороны "входа".
Да, можно подключить его к 600-Омному выходу, но нижняя частота будет примерно 50Гц (-3дБ). Зато на выходе два разнофазных сигнала.
Если трансформатор терпит небольшое подмагничивание, то можно его поставить в катод повторителя на половинке 6Н23П (например).Тогда нижняя частота будет не более 10Гц (-3дБ).
Думайте сами, решайте сами.
Но попробовать стоит.

[TANk]

Если трансформатор терпит небольшое подмагничивание, то можно его поставить в катод повторителя на половинке 6Н23П (например).Тогда нижняя частота будет не более 10Гц (-3дБ).

Если не терпит (я пока не взял еще эти трансформаторы и про констркуцию и параметры сердечника ничего сказать не могу) можно через конденсатор на выход СРПП каскада наверно  . Твои межкаскадные ФИ на аморфе у меня так и включены.

[igor1969]

Что-то из звукового по линии военки, нечто подобное (только на ториках) у меня в платах звука в системе "Ночь-12"

[rubenlukin]

Камрады, что за конденсаторы? В темброблок без претензий сгодятся?
(Извините, но у Вас нет доступа в Галерею)

[Valera]

Вполне

[TANk]

В темброблок без претензий сгодятся?

По напряжениям только смотри. 102J250 это на 250в, а J100 всего на 100. В ламповых темброблоках на конденсаторах может быть и больше 100в

[Sergey49]

Хорошие кондёры, я такие в делей ставил.

[technic]

Люди добрые, поможите
Вот такой девайс раскопали в запасниках старого дома знакомые. Вижу, что это шасси примника 60-ых годов.
Лампы там такие (октальные):
6ц6с
6п6с
..Г2 - что это может быть? 6г2?
6SK7 - не пойму, как этот импорт туда попал
6А7 - тоже не пойму, это импорт или советская лампа.

Собственно, может можно определить, какого приемника это останки?
Стоит ли заниматься его реанимацией (судя по всему, шасси комплектное, не вижу только динамика и магнитной антенны)

фото:
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)

[xar]

technic, а смысл реанимировать без корпуса? ни красоты, ни толку.

[323f]

Собственно, может можно определить, какого приемника это останки?
Стоит ли заниматься его реанимацией

Думаю, Вам с этими людьми надо пообщаться:
http://www.odlr.ru/forum/index.php

[Segun]

а смысл реанимировать без корпуса? ни красоты, ни толку

А разбирать какой толк? Ни мяса ни молока

[technic]

Думаю, Вам с этими людьми надо пообщаться:http://www.odlr.ru/forum/index.php

Спасибо за пинок в нужном направлении!

По поводу разборки/реставрации - разбирать рука не поднимается, хотя понимаю, что реставрация тоже сложный, долгий и дорогостоящий процесс. Если "хищнически" - то поживиться тут можно разве что силовым трансформатором да слюдяными конденсаторами..

[Segun]

Отреставрировать железо, и новый корпус "новодел" выпилить, и пусть радует.

[Гocть]

Приёмник напоминает Рекорд, но не в точности похож на Рекрод - 53, которых было наделано, наверное, больше всего. Катушка входная - на карбоитовой бобине намотаны катушки для длинных, средних  коротких волн - один в один, как у Рекорда.
Наши 6-вольтовые октальные лампы тех времён - аналоги американских. Американские поставлялись по Ленд-Лизу.

6А7 - советская лампа, преобразователь супергетеродинного приёмника. Она выполняет роль гетеродина (генератора) и смесителя. В результате на анодном контуре, настроенном на промежуточную частоту, выделется сигнал частоты разностной между частотой станции и частотой гетеродина. А дальше - фильтрами ПЧ фильтруется (круглые банки). 6Г2 - это детектор. В более поздние ставили не 6SK7, а наги 6К3 -- та-же самая лампа, переименованная -- пентод с "удлинённой характеристикой" -- усиление каскада на нём управлялось отрицательным смещением, смещение бралось с детектора, таким образом раотала Автоматическая Регулировка Усиления. 6Г2 - детектор (диод) плюс - триод, для первого каскада УНЧ. 6П6С - выходной каскад. 6Ц5С - кенотронный выпрямитель питания.



и добавил...
Всё-же, скорее всего, один из первых вариантов Рекорд-53. Либо - какой его предшественник.

[technic]

Всё-же, скорее всего, один из первых вариантов Рекорд-53. Либо - какой его предшественник.

Благодарю, Анатолий! По существу и с иллюстрацией!

Да, судя по фото - весьма и весьма похожие шасси Рекорда. Та, "лендлизовская" лампа датирована 49-ым годом. На фильтрах ПЧ наклеена бумажка с надписью "НЕ ВСКРЫВАТЬ"

и добавил...
нашел фото Рекорда-52, еще ближе



и добавил...
Причем, похоже, это шасси из радиолы Рекорд 52, на фото очень похоже, я бы сказал, один в один.

[Гocть]

Вот и распознали, совместными усилими:  http://msevm.com/oldradio/rekord52/

[technic]

Да, на этой ноте можно ставить эффектную жирную точку .
да здравствует коллективный разум

[smarold]

Может, кто подскажет, что это за деталь?
(Извините, но у Вас нет доступа в Галерею)

[Гocть]

Если на операционнике какой генератор - то трансформатор, наверное.

[smarold]

Толь, очень даже может быть, но вот толщина у этой хрени около 1 мм... Это я забрал себе  у продавана запасную плату для мини-компрессора.

[khvilon]

а мож датчик давления...

[Nick]

Да больше похоже на диференциальный (мостовой?) датчик, может тензо. может и емкостной. Что-то к нему через переходник крепилось. Не давление ли оно измеряло?
Пока писал, уже ответили:)

[smarold]

Вот это более правдоподобно, а скорее всего так оно и есть, ибо сверху он мягкий. Всем спасибо!!!

[TANk]

По дорожкам вызвонить и нарисовать схему подключения. Операционник УД20 (насколько я смог рассмотреть на фото) вокруг него несколько резисторов/конденсаторов и эта штуковина. Со схемой будет больше ясности и меньше вариантов для гадания.

[smarold]

Саш, да все уже вызвонил... Это действительно датчик давления.

[konstantinqq]

(Извините, но у Вас нет доступа в Галерею)
Есть такая кучка рассыпухи, среди них опознал разве что резисторы (из за меньшего размера на дне) и 2 конденсатора ... Что там есть полезного?
И можно ли чем то из этого заменить оранжевую кругловатую штуку номиналом 50 ?
(Извините, но у Вас нет доступа в Галерею)

[rubenlukin]

реди них опознал разве что резисторы (из за меньшего размера на дне) и 2 конденсатора ... Что там есть полезного?
И можно ли чем то из этого заменить оранжевую кругловатую штуку номиналом 50 ?

Все эти резисторы полезны и правильны, в отличие от новодельной китайчатины.
Конденсаторов не увидел.
Всё полезно, кроме оранжевого транзистора КТ315 (или это КТ361 -- можно определить тестером). Да и он полезен для первых шагов -- допустим, мультивибратор замутить со светодиодиком, подарить подруге или дитю, на Новый Год иллюминация будет.
Платка MITSUMI -- очень ИМХО хороший конструктив усилителя для наушников.
Оранжевые штуки -- конденсаторы, керамика. Те, что видны -- от 100 пФ, так что нужно бы схему, где предполагается замена (а то накосячим).

[konstantinqq]

Оранжевые штуки -- конденсаторы, керамика. Те, что видны -- от 100 пФ, так что нужно бы схему, где предполагается замена (а то накосячим).

(Извините, но у Вас нет доступа в Галерею)
Там КЗ это на плате они закорочены, а тот на 50 Пф, с дыркой который, я не знаю куда 2-я нога пришивалась раньше, мб к 1 ноге от черной круглой штуки припаять? Напряжение то небольшое 15В кажется - портативная домашняя антенна...

А конденсаторы обычные, на 10 - 1фотка справа по середине черно серый кусочек бочёнка.

[rubenlukin]

портативная домашняя антенна...

Это ВЧ-диапазон, разработчик сделал 50 пФ -- меняем только на 50 пФ

А конденсаторы обычные, на 10 - 1фотка справа по середине черно серый кусочек бочёнка.

Бочонок -- явно дроссель (индуктивность).
"Обычные 10" -- что за единицы? Доллары? Динары?

[konstantinqq]

Бочонок -- явно дроссель (индуктивность).

http://www.diyaudio.ru/forum/index.php?action=media;sa=media;in=9401;preview Я эту фотку имел ввиду, там 10uF  и знак минус черный на корпусе в сером фоне.

[rubenlukin]

Я эту фотку имел ввиду, там 10uF  и знак минус черный на корпусе в сером фоне.

Просьба впредь сообщать, что конкретно имеется в виду (я на этом форуме с момента основания, и экстрасенсов здесь как-то не замечал). Ещё очень пользительно рисовать стрелки, цифры и пр., но так, чтобы было наглядно, а не серым по серому. Это умеют многие бесплатные графические редакторы.



Поймите: какой вопрос -- такой ответ.

А так -- запросто получите любой ответ на любой вопрос (ударения на сложных словах ставьте на своё усмотрение).

[konstantinqq]

Забил я на тот керамический кондер оранжевого цвета...

А в рассыпухе, вы говорите в основном резисторы разные?

[rubenlukin]

в основном резисторы разные?

Кроме платки от дисковода Мицуми, колечка проволоки или припоя, и транзистора -- да, это резисторы МЛТ и ВС разной мощности.

Если интересуют конкретные детали -- ставьте стрелочку, или отдельное фото с линейкой/спичкой/зубочисткой (Вы же по моим стрелочкам увидели, где кошка, где игрушка и где спичечный коробок для масштаба?)

[jank5]

Оптимальный путь - начать с книг
http://smps.h18.ru/started.html

[Гocть]

Да там, похоже, весь этот входной фильтр со всеми конденсаторами обойдён жирным толстым чёрным проводом.

[konstantinqq]

Кроме платки от дисковода Мицуми, колечка проволоки или припоя, и транзистора -- да, это резисторы МЛТ и ВС разной мощности.

Если интересуют конкретные детали -- ставьте стрелочку, или отдельное фото с линейкой/спичкой/зубочисткой (Вы же по моим стрелочкам увидели, где кошка, где игрушка и где спичечный коробок для масштаба?)

Ясно теперь для чего коробок )

[TANk]

где кошка, где игрушка и где спичечный коробок для масштаба

Спички детямкошкам не игрушка

[rubenlukin]

Камрады, как маркируется сей МГТФ, у которого сверху ещё тканевая термостойкая оплётка (давно покупал, забыл  )?

[jank5]

МГТФЛ

[rubenlukin]

Спасибо!

[Nick]

Это МГТФШ.
МГТФЛ - тот-же МГТФ, но каждая жила лакированая.
ЗЫ Кстати, суперский провод, особенно для длинных линий с вибрационной нагрузкой, литцендрат.

[khvilon]

Досталось мне провода немного.
На катушке надпись "105ом"
В синем шёлке, под ним лакированная моножила.
диаметр по шёлку 0.11 по лаку 0.06 - по электронному штангелю.
Сопротивление одного метра и вправду похоже на 105ом - по тестеру.

Что-бы это могло быть?

[TANk]

ПЭШОКМ   - обмоточный провод повышенного сопротивления константановый мягкий, эмалированный. Токопроводящая жила - мягкий константан. Изоляция - эмаль и однослойная обмотка натуральным шелком.

ПЭШОММ - обмоточный провод повышенного сопротивления эмалированный, манганиновый.Токопроводящая жила - мягкий манганин. Изоляция - эмаль и однослойная обмотка натуральным шелком.

[khvilon]

Александр, спасибо! Записал!
А для чего он применяется?
И для чего его можно приспособить в НАШЕМ деле?

[WolfTheGrey]

Токо-ограничивающие дроселя? Ну там где в цепь эмитера ставят на выходниках матерных повтоителей.

[hippo64]

Антизвонные резюки-дроссели в сетку

[khvilon]

Антизвонные резюки-дроссели в сетку

записал!!!

Токо-ограничивающие дроселя? Ну там где в цепь эмитера ставят на выходниках матерных повтоителей.

врятли я возьму в руки транзисторы...

[TANk]

И для чего его можно приспособить в НАШЕМ деле?

Еще слышал, что таким тонким проводом делают проводку от тонарма. Правда эзотерического смысла в использовании константана или манганина по сравнению с медным ПЭЛШО я так и не уловил.

[alexanderzas]

Еще слышал, что таким тонким проводом делают проводку от тонарма. Правда эзотерического смысла в использовании константана или манганина по сравнению с медным ПЭЛШО я так и не уловил.

Я  тоже  не  уловил  и  для  например  МС головок  это  просто  вредно тк  выходное  сопро  у  них  5  6 ом   и  нагружаютса  на  50  100ом   , для  ММ теоретически  можно  компенсировать  частотные  потери  за  счёт  входной  ёмкости  путём  полоучения  делителя  широкополосного  , так  сдделано  в  пробах  от  скопа  где  входное  1мом  и  ёмкость  16  пик  и  есть  подстроечник  в  пробе, там  центральная  жила  кабеля  констатановая, я  например  делал  входной  кабель  из  проба  от  осцилографа, на  одном  конце  готовый  BNS

[MCA10.5.64]

Что это за кондёры ?



  Конднсаторы скорей всего Симменс.

и добавил...
    Есть вот такие детали, очень похожие на маломощные дроссели, померить нечем, может кто знает что это ?

[valve]

Возможно оптрон и дроссели.

[xar]

при чем похоже на оптосимистор типа moc3041

[smarold]

похоже на оптосимистор типа moc3041

Да нет, это светодиодный оптрон, у оптосимисторов 6 ног...

[MCA10.5.64]

Возможно оптрон и дроссели.

    То что первый оптрон знаю, даже гдето есть что за маркировка, а вот другие скорей всего дроссели, надо както померить.

[smarold]

Ну простейший RLC-метр вроде уже недорого стоит...

[Nick]

Активное сопротивление, если дросель, будет единицы Ом, причем не сильно отличается для таких разных номиналов. Дальше - исходя из имеющихся приборов.

[TANk]

очень похожие на маломощные дроссели

предохранители. 500, 2000 это ток в мА

[Horri]

Не стал создавать отдельную тему. Где в нашем хобби можно применить измерительный тетрод ЭМ-6? http://www.eandc.ru/catalog/detail.php?ID=17108

[xar]

Horri, странная штука. думаю может себя показать в гибридных ушниках

[TANk]

Есть несколько таких ЭМ лампочек. Долго думал куда  так и не придумал  никакого применения кроме как по назначению
Может в цепь звукоснимателя? но там и обычные лампы справляются лучше некуда.

[GRafGRay]

(Извините, но у Вас нет доступа в Галерею)
други знает мож кто маркировочку семисегментника (колодка на фотке для масштабу ну и так похвастать, ибо дасталось мне их немного намедни)

[Гocть]

Лабораторный БП, резистор, и прощупать. Я в 1975-м такие в Иркутске на барахолке покупал. Само собой - фамилию уже и не помню.

[xar]

ал304? только цветк какой то малость не такой... где добыли, если не секрет?


и добавил...
если не оно - поищите из МрБ книжку "Индикаторы низковольтные".

[drummer]

http://www.radiolibrary.ru/library/mrb/mrb-1088.html

[xar]

надо ссылочку запомнить

[MCA10.5.64]

    Омметр показал сопротивление 28...30 Ом, при небольшом нагреве сопротивление упало почти до 0. Получается термистор ? Они есть разных  небольших номиналов в Омах, правда такого типа я не видел.

[xar]

MCA10.5.64, перед трансом или импульсником стааить самое то

[rubenlukin]

перед трансом или импульсником стааить самое то

MCA10.5.64, когда фотографируете -- кладите рядом линейку или что-то, знакомое всем (спичку, зажигалку...), чтобы был понятен размер.
Ренат, если это измерительные малыши -- не пойдёт. Те, что в силовых цепях, диаметром от 11 мм и более.

[igor1969]

Электролит? Год 1952, напряжение видно 450 В. Марка?

[TANk]

КЭГ-2

[igor1969]

Так он электролит?

[khvilon]

Так он электролит?

КонденсаторЭлектролитическийГерметичный

[igor1969]

Стоит применять? Или уж что современное?

[drummer]

http://sageshome.net/cpg/index.php?album=75

[Slava]

Насчет применения не скажу не применяю, а вот шаманские пляски вокруг него да. На форуме есть достаточно.

[MCA10.5.64]

      Сфотографировал с линейкой, может так понятней будет который 33 чуть толще. Справа от ММТ-12 что может быть ?

[TANk]

Керамические дисковые конденсаторы серии КД
серые емкостью 22 и 33 пФ голубой лежит вверх ногами и надписи не видно.
http://www.oldtriod.ru/expo/243
Справа от ММТ скорее всего проходные конденсаторы КДО или КДУ
http://www.ammt.ru/node-provoda-34-ammt.html

[Гocть]

ММТ-12 - терморезистор

http://chiplist.ru/resistors/MMT-12/

Применялись для термостабилизации усилителей на германиевых транзисторах, в частности.

[MCA10.5.64]

     Которые серые смотрите пост.674 это термисторы, а вот справа от терморезистора ММТ-12 пока не ясно, буду исследовать. На голубом надписи нет.

[Гocть]

Голубой, кстати, тоже на терморезистор похож.

[Segun]

Голубой, кстати, тоже на терморезистор похож.

Подтверждаю, попадались такие

[MCA10.5.64]

       Есть СМД конденсаторы похожие на керамические, корпус у синих и красного круглый - "стеклянный", ёмкости от 1пкФ до...1000 и больше пкФ. Может есть у кого информация по ним ?

и добавил...
   Корпус типа melf-smd имеет сквозное отверстие.

[Sergey49]

А у меня другой вопрос, может кто признает этот модуль? Подозреваю что это темброблок от какой то Веги, но могу и ошибаться.
[ Вложение: Вам нельзя просматривать вложения ]

[igor1969]

если не ошибаюсь, от Веги У-120

[Sergey49]

Странно, этот ТБ от Веги 120 на К157уд2, здесь же нет ничего...

[igor1969]

Тогда от какого-то кассетника "Вега"

[Sergey49]

Вроде нашёл. Вега 250С
http://www.diyaudio.ru/forum/index.php?action=media;sa=item;in=10099

[ToxiN]

Ребята, скажите, как называются такие вот разъемы (Извините, но у Вас нет доступа в Галерею)

Грубо говоря, тот же BNC, только снаружи в пластике. У нас на Тектрониксе такой разъем развалился. Как я заметил, такие разъемы ставятся в осциллах с гальванической развязкой каналов.

[Delta]

Этот странный вакуумный насос с насадками лежал в коробке с радиолампами.
Он имеет к ним отношение , или попал случайно ?

[boroda]

Этот странный вакуумный насос с насадками лежал в коробке с радиолампами.
Он имеет к ним отношение , или попал случайно ?

О-хо!  Забавная вещица. Изначально для вакуумного массажа применялось.
Ну а если реально - то в садо-мазо играх весьма часто применяемая вещь. Ессно, на любителя...

[Delta]

Вероятно, когда ламповые телевизоры перестали приносить в ремонт мастерам только насосить и оставалось ))

и добавил...
реально вещь из радиомастерской )))

[boroda]

Штука весёлая, в поиске по словам "pumping pussy" легко находится. Но я предупреждал - не для слабонервных!

[Delta]

...да уж, только мой насос еще жутче, с электро контактом (красный по середине) ))

и добавил...
главное задать правильное направление )) нашел ! Медицинские вакуумные банки GYY-I
http://www.raiskysad.ru/catalog/medicine/Banky_massajniye_vakuumniye/medisinskiye_vakuumniye_banky_6_shtuk/
как они попали в радиомастерскую )))

[TANk]

Этот странный вакуумный насос с насадками лежал в коробке с радиолампами.
Он имеет к ним отношение , или попал случайно ?

Это для починки радиоламп, потерявших вакуум. А электроды с присоски подключаются к вакуумметру чтобы лишнего не перекачать.
Уже потом извращенцы его куда попало засовывать начали.

[boroda]

Этот странный вакуумный насос с насадками лежал в коробке с радиолампами.
Он имеет к ним отношение , или попал случайно ?

Это для починки радиоламп, потерявших вакуум. А электроды с присоски подключаются к вакуумметру чтобы лишнего не перекачать.
Уже потом извращенцы его куда попало засовывать начали.

хмехно

[Гocть]

[khvilon]

При ковырянии в ТУМБИЩЕ обноружился лабораторный БП.

На морде надпись "БП 52", галетник на 3 положеня 23В-27В-31В, вольтметр(50В) ручка подстройки напряжения, тумблер питания.
Внутри 4 ТПП габарита 190Вт(Сердечник: ШЛ25х40), 43 элктролита 2000мкф50В, 20шт П210Ш.
На задней панели выход на ШР-е достаточно крупном.

Яндекс не ядексит, Гугл не гуглит...
Сфоткаю завтра...

и добавил...
Да на компонентах маркировка 77г.
Вес где-то 40кг

[Гocть]

При ковырянии в ТУМБИЩЕ обноружился лабораторный БП.

На морде надпись "БП 52", галетник на 3 положеня 23В-27В-31В, вольтметр(50В) ручка подстройки напряжения, тумблер питания.
Внутри 4 ТПП габарита 190Вт(Сердечник: ШЛ25х40), 43 элктролита 2000мкф50В, 20шт П210Ш.
На задней панели выход на ШР-е достаточно крупном.

Яндекс не ядексит, Гугл не гуглит...
Сфоткаю завтра...

и добавил...
Да на компонентах маркировка 77г.
Вес где-то 40кг

Круть!

Для питания самолётного радио - самое то. У меня под него есть BC-348, с которого был УС-9 содран по команде Сталина

http://en.wikipedia.org/wiki/BC-348

[khvilon]

Причём судя по состоянию - живой

[xar]

khvilon, скорее всего чье то внутреннее применение было. у нас на заводе подобного "неизвестного" навалом

[khvilon]

При ковырянии в ТУМБИЩЕ обноружился лабораторный БП.

На морде надпись "БП 52", галетник на 3 положеня 23В-27В-31В, вольтметр(50В) ручка подстройки напряжения, тумблер питания.
Внутри 4 ТПП габарита 190Вт(Сердечник: ШЛ25х40), 43 элктролита 2000мкф50В, 20шт П210Ш.
На задней панели выход на ШР-е достаточно крупном.

Яндекс не ядексит, Гугл не гуглит...
Сфоткаю завтра...

и добавил...
Да на компонентах маркировка 77г.
Вес где-то 40кг

При рассмотрении выходной предохранитель оказался на 10А!?!?!?!
ЗЫ:воинствующий плющкинизм победил - сегодня перетащю в домашнюю тумбочку

[sltech]

Купил полгода назад на просторах ИБЕя легендарный AD1865.
Долго он у меня лежал и зрел. И по приезду в ссылку командировку появилось время собрать на нём ЦАП. Собирал по схеме pavouk-a. Схема простейшая, камни не кидать. Мне важно было, чтобы мой первый ЦАП заработал. Этот вариант показался мне наиболее простым. SPDIF приемник на CS8416 тоже павуковский (т.е. по даташиту). После недолгих часов устранения косяков настройки я получил звук.... который меня впечатлил. Да что там. Я был в шоке. Слушаю в наушниках через Семигор. Вчера с коллегой делали тестовое прослушивание. И он тоже отметил существенное улучшение звука по сравнению с USB DAC на pcm2704. И это без отдельного I/U и фильтров вообще. И теперь меня мучает мысль: Может это какая-то подделка с ДС внутри и потому так все просто и прекрасно?? Есть опытные люди, кто видел вживую эти микрухи настоящие?
Хотя на вход ей приходиться скармливать не полноценный I2S, а поканальный, что говорит о том, что не совсем все плохо.
 Прикладываю фотку. Если кто-то рядом с Ростовом или Ярославлем живет на выходных могу приехать поделиться счастьем/впечатлениями.
(Извините, но у Вас нет доступа в Галерею)

[lgedmitry]

Зёма, по моей имхе, все эти фильтры после цапы нужны не нам с тобой, а усилителям. У нас фнч свой, в уши встроенный. А вот ежели в петле оос уся начнут гулять эти самые ультразвуковые помехи- ему точно от этого не похорошеет. Что же касается Семигорского Ушника - то там оос нету и ему на эти помехи тож, в основном, начихать. Так что, оставляй, как есть. Меньше деталей - больше звука!

[sltech]

Это радует. Но, на самом деле, есть мысли по подключению потом и к усю обычному. Так что буду следующим этапом делать преобразователь и фильтр.  Увы, я не на родине сейчас (я в Ростове временно только, сам из Сыктывкара) и осциллограф не доступен, чтобы хоть поглядеть что там сыплется.

[lgedmitry]

Серёг, у того же Паука есть вариант и сфильтрами первого порядка: https://drive.google.com/file/d/0B8oVaSgLnG3WbHBJcW81OVdCeE0/edit?usp=sharing

[sltech]

Как я это пропустил?  Ладно уже оффтоп пошел в теме от меня.

[MCA10.5.64]

         Где найти информацию по этим деталям; GUNTHER,  U44 (подозрение на то, что это фототранзистор или фотодиод), а также по светодиодам. [ Вложение: Вам нельзя просматривать вложения ]

[rubenlukin]

По постоянному току вроде дроссель, но непонятка со зелёным проводом. Синий и прозрачный показывают 560 Ом. Зелёный не звонится ни с чем.
Мож, это какой автотранс, но в обрыве?
Внешняя железка стальная. Сердечник собран на отъебись, как в радиоточках.
Что это?

[dm34]

rubenlukin, Подобную хрень видел в ч/б телевизорах, ессно ламповых, только убей-не-помню в каком, много я их разобрал...

[Althair]

Зеленый на землю. Это экран. Или намотан слой провода поверх обмотки, или слой фольги. Сделан, ИМХО, по принципу "нехай буде"

[Гocть]

По конструкции похоже на кадровый блокинг - тнарсформатор.

[AlViS]

По конструкции похоже на кадровый блокинг - тнарсформатор.

Похож, но, вроде, не он...
От вот
Поуже немного.
И у него 4 вывода с двух обмоток.

[Althair]

Тогда один вывод просто варварски вырван. Разбирай.

[rubenlukin]

По конструкции похоже на кадровый блокинг - тнарсформатор.

Толя, судя по другим добытым деталям, вполне возможно.

Саня AlViS, что за ящик на твоей картинке?

Тогда один вывод просто варварски вырван. Разбирай.

Гоша, а смысл? Куда его потом в моих приземлённо-гитарных целях?

[dm34]

Это он. Я после распайки его тоже разобрал, посмотрел на железо - и выкинул. Телек был Рекорд-6...

[AlViS]

Рекорд 6 http://rw6ase.narod.ru/000/tw/rekord6.html он-же Рекорд Б, Рассвет (выпускался до начала 80-х точно, я его в магазине году в 84-85 видел) и ещё штук 5, наверное, разных. Пожалуй, первый унифицированный.

[rubenlukin]

Камрады, спасибо, ясно.

[Althair]

Тогда один вывод просто варварски вырван. Разбирай.

Гоша, а смысл? Куда его потом в моих приземлённо-гитарных целях?
[/quote]
Межкаскадник?

[rubenlukin]

Межкаскадник?

Не уверен, что мне теперь уже доступна какая-либо намотка, да и смысл межкаскадника в гитарном аппарате для мну сомнителен, а на таком железе вряд ли хи-фи получится, да и один экземпляр в руках, да с выдранным концом...

[Sergey49]

Тогда скинь его с балкона, дети во дворе найдут, будут играть, может у кого зародится интерес к радиолюбительству...


[xar]

может у кого зародится интерес к радиолюбительству...

помнится мы ш-пластинам находили более веселое применение

[Sergey49]

Нет, нет, только не это, ещё в глаз запулят кому нибудь...

[TANk]

Микросхема MC14LC5480P    5V PCM Codec-Filter
http://pdf1.alldatasheet.com/datasheet-pdf/view/153926/FREESCALE/MC14LC5480P.html
Где нибудь в нашем деле звукоЦАПо строения полезной может оказаться? А то досталось на халяву 3 десятка.

[lgedmitry]

Микросхема MC14LC5480P    5V PCM Codec-Filter
http://pdf1.alldatasheet.com/datasheet-pdf/view/153926/FREESCALE/MC14LC5480P.html
Где нибудь в нашем деле звукоЦАПо строения полезной может оказаться? А то досталось на халяву 3 десятка.

ИМХО нипайдёт, Александр. Она для приёма-передачи речи. Обкромсает и низ, и верх - мама не горюй

и добавил...
...Может, Рубену пойдёт. Прогнать через неё гитару туда-сюда. Инновационный гитарный звук выйдет. Как в своё время у Джимми Хендрикса

[TANk]

Она для приёма-передачи речи. Обкромсает и низ, и верх - мама не горюй

Из мини АТС. Так что понятно. Вокодер сделать под Rockets закосить.

[Delta]

Помогите расшифровать маркировку, вероятно, конденсатора ?
0,047мф ? или я ошибаюсь ?

[Segun]

Угадал

[Delta]

Спасибо ))

[Sergey49]

[ Вложение: Вам нельзя просматривать вложения ]
Если сомневаешься, есть простая программка для этого.

[rubenlukin]

Третья цифра -- к-во нулей справа.

[TANk]

0,047мф ? или я ошибаюсь ?

Panasonic он же Matsushita судя по логотипу.

[Delta]

Спасибо, спасибо, всем спасибо, особенно за программку в которой 3-я цифра не соответствует количеству "0" после запятой. Вот и гадай над извращенной логикой империалистов ))

[Sergey49]

Количество нулей не после запятой, а вообще количество нулей, наверное так. В программке всё правильно.

[xar]

количеству "0" после запятой

473 = 47*10^3 = 47000pF

[Sergey49]

Ренат,

[xar]

Sergey49, где то ошибся?

[Sergey49]

Да нет, просто посмотрел на это 473 = 47*10^3 = 47000pF и что то весело стало, может просто настроение хорошее...

[xar]

Да нет, просто посмотрел на это 473 = 47*10^3 = 47000pF и что то весело стало, может просто настроение хорошее...

а, ну да. математически - бред

[Гocть]

0,047мф ? или я ошибаюсь ?

Panasonic он же Matsushita судя по логотипу.

Я их раньше с Мицубисями путал - тоже треугольная эмблема, но несколько другая.

[SixtySeven]

Помогите опознать динамик. Размер 5 дюймов Сопротивление катушки 7ом
Хотя бы название материала конуса или предположительно фирму производитель.

[Гocть]

На лакоткань похоже.

Фирма -- скорее всего - Муромский радиозавод.

[rubenlukin]

Тип серых конденсаторов? На что годны?
Блестящий цилиндрик справа на фото (не звонится)?

[Nick]

К42-У2. Цилиндрик - конденсатор системы зажигания.

[Sergey49]

Блестящий цилиндрик - конденсатор от системы зажигания а\м типа ВАЗ 01 - 07. Стоит под трамблёром. А ты разве не знал? Не звонится-выкинь.

[Horri]

Серые - КБГ-М

[rubenlukin]

ВАЗ 01 - 07. Стоит под трамблёром. А ты разве не знал? Не звонится-выкинь

Хорошо забыл -- "копейка" более 15 лет назад ушла на запчасти. Кондер выкинул.

К42-У2

КБГ-М

Мнения разделились, однако. Гугель склоняется к КГБ-М (картинки более похожи)

[Horri]

Мнения разделились, однако. Гугель склоняется к КГБ-М (картинки более похожи)

http://www.155la3.ru/passiv.htm

[Гocть]

МБГ-Ц, скорее всего

[TANk]

КБГ-М1 КБГ-М2
Ссылку на 155Ла3 тут уже давали. Вот точная ссылка.
http://www.155la3.ru/kbg_m2.htm

[rubenlukin]

Камрады, спасибо, увидел.
На что годятся?

[TANk]

Бумаго-маслянные, герметизированные. К40-У9 из той же серии. Отличие в том, что у КБГ корпус соединен с одной из обкладок, а у К40 выводы от корпуса изолированы.  Учитывать при монтаже. В термоусадку его одевать рекомендуется. Применять как межкаскадные в ламповую схему.

[rubenlukin]

Спасибо, кондеи в тумбочку, вопрос закрыт.

[AlViS]

.

[Volga]

 Други,что за кондеры: две буквы-СЗ(видимо завод) и под ними ЭС. 1000мкФ ~ 12в.Выводы под пайку,высота- 115мм,диаметр-50мм.Фото сделать не могу.
 Сложил в мешок килограмм 25,вот думаю,забрать,или нет?

[Sergey49]

Без фото сказать что либо трудно. Это электролиты?

[TANk]

ЭГЦ

[igor1969]

Русские Блэк Геты

[Sergey49]

боюсь что не то, у него же 1000мкФ ~ 12в. а эти все высоковольтные, по диаметру не проходят.

[TANk]

Достал свои ЭГЦ 12в 2000мкф. Диаметр 34мм высота 70мм.
Наверное у Павла что то еще более древнее, если при вдвое меньшей емкости вдвое больший объем.

[Sergey49]

я и говорю - без фото дохлый номер.

[xar]

Volga, http://s48.radikal.ru/i122/1003/34/2ab8d18ee238.jpg оно?

[Volga]

xar, Только без резьбы и верхний логотип другой..-СЗ
 Блин,я не дома,фото не могу сделать.

[xar]

http://offtop.ru/dustyattic/v1_645627_5.php
здесь пишут "Электролитический Сварочный"

[SixtySeven]

ЭГЦ- превосходные конденсаторы,несмотря на возраст,на совесть сделано! Эти тоже могут оказатся неплохими,померить бы,но мне не попадалось таких.

[xar]

SixtySeven, я так понял они еще и "Low-ESR" если можно такими терминами выражаться.

[Volga]

Да,забыл уточнить,что стояли параллельными блоками в ящиках.Корпуса меж собой изолированы кабельной бумагой.
 Так забирать,или нет??

[Sergey49]

Так забирать,или нет??

Что за вопрос? Конечно.

[SixtySeven]

я так понял они еще и "Low-ESR" если можно такими терминами выражаться.

Само собой,качественный конденсатор по умолчанию должен быть таким.
"Low-ESR"-один из множества дебильных маркетинговых терминов.

[smarold]

"Low-ESR"-один из множества дебильных маркетинговых терминов



[SixtySeven]

Может кто нибудь распознать чей это логотип? Нанесён на раме динамика.


и добавил...

[AlViS]

Народ, у меня на велике стоят вот такие разъёмы. Кому-ни-то знакомы? Есть ли такие под пайку где-ни-то рядышком?
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)

[drummer]

Сань, у тебя там АБС?

и добавил...
Автомобильные колесные датчики на таких фишках...

и добавил...
В транспорте обычно все на обжимках или в пластик наглухо заварено

[AlViS]

Сань, у тебя там АБС?

Не, у меня там электродвигатель...

[Гocть]

Похоже на MiniXLR

http://www.switchcraft.com/category.aspx?Parent=806

[drummer]

[ Вложение: Вам нельзя просматривать вложения ]

[hippo64]

ежели подъ рукой нетъ наружки, берем обычный бытовой разъемъ, и после монтажа закатываемъ его в слой противошумки.

[AlViS]

ежели подъ рукой нетъ наружки, берем обычный бытовой разъемъ, и после монтажа закатываемъ его в слой противошумки.

Как сделать, ежели нету, эт мы знаем...
А, вот, хоцца аутеничненько, лайба ещё на гарантии, а ручку газа сменить охота.

[Sergey49]

а ручку газа сменить охота.

Не газует?

[AlViS]

Не газует?

Не, не в том дело...
У меня ручка полная, с педалями неудобно, она крутится. Хочу поставить половинку.

[AlViS]

Вот, есть такой шильдик на контроллере велосипедного электродвигателя. Доступные сочетания ни Яндекс, ни Гугл не находит. Картинку тоже никто не находит...
Никому букв знакомых нет? Хочу найти хотя-бы типовую схему включения...

[Horri]

Попробуйте такой запрос Electric-Bicycle-Controller

[AlViS]

Пробовал уже. Даже, кое-какие схемы подключения видел, только, на мой - не похоже. Там без дисплея и, похоже, даже мотор-колёса с другими выводами датчиков.

[Grey_Sergio]

Попались мне парочка - что это зак конденсатор ? Хотя бы тип - МКП или еще что ?
(Извините, но у Вас нет доступа в Галерею)

[dm34]

Сергей,  вроде производитель как пленочники их заявляет... http://ftcap.de/index.php/joule-cap-archiv.html
Обычные пусковые, ну может не совсем "обычные", а приличные

[SixtySeven]

Это очень даже приличные конденсаторы (полипропилен или полистирол в зависимости от номинала)

[Grey_Sergio]

Ну, спасибо ребята, обнадежили ! А то почитал я к ним описание - написано пусковые, а об этой категории современных кондеров я невысокого мнения( разве что старые добрые МБГЧ  ). Теперь думаю попробовать их в анодном питании  !

[Grey_Sergio]

 Попался транзистор в корпусе TO92, три ноги, звонится вроде как  мосфет, на нем маркировка на лицевй стороне  - YB первой строчкой и 1L под этим - второй строчкой. Больше ничего.  В гугле найти ничего не смог. Знает кто что это за зверь ?

[Sergey49]

Кто нибудь встречал эти трансы и индуктивность, скажите что это такое?
[ Вложение: Вам нельзя просматривать вложения ]
[ Вложение: Вам нельзя просматривать вложения ]

[Гocть]

Народ, кто помнит -- как называется этот советский разъём?
Один знакомый из Финляндии купил советский Р-309, а разъём не знает, где взять.

[Horri]

Оно? http://www.155la3.ru/vr30.htm Какой-то из ВР серии

[Volga]

  Друзья,не могу сфотографировать,но очень нужно опознать транзистор.
  Надписи:
В центре-RCA
По окружности-ED(может ЕО?)  -   IM   - 16006 ,или 90091 . Вместо 1 может быть I.
 Стоят,предположительно ,вместо 2N3055


[TANk]

16006
http://www.nteinc.com/specs/16000to16099/pdf/nte16006.pdf
но похоже что это не то
есть еще такая инфа по 90091-1
http://www.armyproperty.com/product/97896/90091-1/
Но толку от нее мало. Из нее я понял только что это транзистор с военки.

[Volga]

TANk, Спасибо,Саша,но дело до конца не раскрыто.

[Гocть]

Паша, сами 3055 -- это что только ни есть на самом деле. Если какой транзистор не вписывался в параметры, то на него шлёпали 3055 -- уж в эти параметры точно вписывается. Так что -- юзай в качества 3055.
Можно померять пробивное напряжение. Например - взять 300-500-вольтовый источник и резистор на 470 килоом. Базу замкнуть на эмиттер, на коллектор -- 300-500 вольт через резистор. Получишь пробивное напряжение. Ну и бета померять - само собой.



и добавил...
Вот ещё фотки от финика:



[jank5]

разъём не знает, где взять.

Толя, ящик почисти.

[Гocть]

разъём не знает, где взять.

Толя, ящик почисти.

Спасибо Виталя, почистил!

[GLC]

Такие разъёмы применяются в стационарных СВ радиостанциях в качестве антенных. Ответные части продаются в магазинах СВ аппаратуры.

[Гocть]

Такие разъёмы применяются в стационарных СВ радиостанциях в качестве антенных. Ответные части продаются в магазинах СВ аппаратуры.

Да это понятно. Как называются? Вряд-ли они в финских магазинах продаются. Придётся заказывать, но что?

[Horri]

Как называются?

Пост 797. http://www.155la3.ru/passiv.htm раздел разъемы

[GLC]

Я был бы крайне удивлён если бы в Финляндии не было таких разъёмов. Или финны СВ-связью не пользуются?

[Horri]

Есть подозрение что ответная часть это ВР-22

[Гocть]

Я был бы крайне удивлён если бы в Финляндии не было таких разъёмов. Или финны СВ-связью не пользуются?

Похожие по форме разёмы не подходят друг к дружке, в том и вся фишка.

[TANk]

http://www.155la3.ru/passiv.htm раздел разъемы

ВР22, ВР27, ВР28, ВР29
Надо сходить в Университет, пока там еще все не раздали в аренду. На старых приборах я такие видел и кабеля такие могу поискать если надо.

[Саня (orial)]

(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)
Цыфры над обмотками - сопротивление (Ом) обмоток.
Можете подсказать куда пригодится данный девайс может? Для ламп каких-то сгодится?

[Гocть]

http://www.155la3.ru/passiv.htm раздел разъемы

ВР22, ВР27, ВР28, ВР29
Надо сходить в Университет, пока там еще все не раздали в аренду. На старых приборах я такие видел и кабеля такие могу поискать если надо.

Да ему хотя-бы узнать, какой именно. Картинки со штангенциркулем я выше прилепил.

[TANk]

Цыфры над обмотками - сопротивление (Ом) обмоток.

1-3 в розетку и подписать какие напряжения на выводах вторичек. тогда и думать можно.

[Гocть]

Цыфры над обмотками - сопротивление (Ом) обмоток.

1-3 в розетку и подписать какие напряжения на выводах вторичек. тогда и думать можно.

 Я бы на всякий случай включил последовательно с торшером.

[dm34]

А я обычно наоборот поступаю: на самую мелкую обмотку подаю обычно 6,3В от другого транса (он всегда валяется где-то поблизости)...

[Саня (orial)]

1-3 в розетку и подписать какие напряжения на выводах вторичек. тогда и думать можно.

А я обычно наоборот поступаю: на самую мелкую обмотку подаю обычно 6,3В от другого транса (он всегда валяется где-то поблизости)...

Магнитопровод у него худенький, поэтому я предположил, что это звуковой транс. А если сетевой, то пущай далее лежит.

[Demo]

   Народ, помогите с инфой по трансформатору ТИУ20-220-50В, в сети нахожу только схему включения. Загвоздка в том, что не у меня они, предлагают десяток за копейки, а я не в курсе по напряжениям, токам обмоток. Выглядят так : ватт 50 габаритка и залиты какой-то херью напрочь, еще хуже ТАНов, цвет коричневый. Проскакивала инфа, что использовались вояками в аппаратуре спутниковой связи.

[Horri]

http://forum._gor.ru/index.php?showtopic=4971

[Sergey49]

пишет что Сервер не найден

[Horri]

Конечно, потому что форум заменяет неприятное ему слово "д а т а г о р", нужно в английской раскладке написать.

[Demo]

   К сожалению, по ссылке нет нужной информации.ОАО «Стрела» на сайте не выкладывает данные, о напряжениях и токах данного транса. Хотя по ссылке есть инфа о том, что данный тип трансов имеет несколько первичек от 207 до 237В.

[Horri]

   К сожалению, по ссылке нет нужной информации.ОАО «Стрела» на сайте не выкладывает данные, о напряжениях и токах данного транса.

Можно им написать ведь.

[Demo]

   Попробую завтра раскрутить продавана на включение и замеры. Еще лежит непонятный тороид навскидку 100 Вт., в герметичном корпусе, 14 выводов и надпись 256-0240-00/А, и шпилька насквозь, сейчас прозвоню обмотки, отпишусь.

и добавил...
1 и 2-1Ом,3 и 4-9Ом,3 и 5-20Ом,6 и 7-1Ом,8 и 9-48Ом,10 и 11-1Ом,12 и 13-6Ом,13 и 14-не звонятся. Похоже, что 48Ом-первичка?

[AlexDiod]

Всем доброго времени суток!
Сегодня приобрел двухразрядный светодиодный индикатор. Имеет 18 НОГ, на нём надпись D5202CSR, поиск вообще по данной штуковине ничего не выдает. Может кто знает где даташит на эту хрень найти. Раньше с индикаторами дела не имел, шо за марка такая, что наверное редко встречается?

[kumir]

Ребят,кто скажет,что это за конденсаторы?

[AlexDiod]

Наверняка  металлопленка. Емкость кажется 0,01 мкФ, но не уверен. По поиску полазь, маркировок сейчас... хрен все запомнишь.

[smarold]

Есть подобные. Пленка.Стояли как блокировочные в логике.

[AlexDiod]

Опятьже не берусь утверждать, но буква J отклонение основного параметра +-5%


[kumir]

А какой диэлектрик? Лавсан?

[Злой]

Сегодня приобрел двухразрядный светодиодный индикатор. Имеет 18 НОГ

Алексей, индикаторы бывают ОА и ОК, то есть куда цеплять плюс и землю. И по ногам бывают двух видов, посмотри даташиты на любые двухразрядные индикаторы. А потом прозвонкой легко определить схему на свой.

[smarold]

А какой диэлектрик? Лавсан?



[kumir]

А какой диэлектрик? Лавсан?



[valve]

буква - означает тип диэлектрика:
N конденсаторная бумага
K комбинированный диэлектрик = бумага + полипропиленовая пленка
S система ALL film (полипропиленовая пленка + алюминивая фольга)
V система MKV
P система MKP
M система MP = металлизированная бумага
E система MKP с пропиткой

Европейская кодировка конденсаторов

Обозначение/Диэлектрик/Обкладки/СРСР
1. KC или FKC/Поликарбонат (PC)/Фольга/К77-
2. KP или FKP/Полипропилен (PP)/Фольга/К78-
3. KS или FKS/Полистирол (PS)/Фольга/К70-
4. KT или FKT/Полиэстр (полиэтилентерефталат PET и полиэтиленнафталат PEN)/Фольга/К73-
5. KPS/Полифениленсульфид PPS/Фольга
6. KE или FKE/ /Фольга
7. KF или FKF/ /Фольга
8. TFT/Тефлон (политетрафторэтилен PTFE)/Фольга/К72-
9. TFF/Полиэстр (полиэтилентерефталат PET и полиэтиленнафталат PEN/Фольга/К73-
10. TFM/Полиэстр (полиэтилентерефталат PET и полиэтиленнафталат PEN)/Металлизированные/К73-
11. MKC/Поликарбонат (PC)/Металлизированные/К77-
12. MKL/Лакоплёнка (LF)/Металлизированные/К75-
13. MKP/Полипропилен (PP)/Металлизированные/К71-
14. MKS/Полиэстр (полиэтилентерефталат PET и полиэтиленнафталат PEN)/Металлизированные/К73-
15. MKS*/Полистирол (PS)/Металлизированные/К71-
16. MKT/Полиэстр (полиэтилентерефталат PET и полиэтиленнафталат PEN/Металлизированные/К73-
17. MKV, MKK*/Полипропилен в масле (PP)/Металлизированные
18. MKY/Полистирол (PS)/Металлизированные/К71-
19. MKI/Ритон (полифениленсульфид PPS)/Металлизированные
20. MPS/Полифениленсульфид PPS/Металлизированные
21. /Каптон (полиимид PI)
22. MP/Бумага в масле (P)/Металлизированные/К40У
23. Mica/Слюда/Металлизированные/К31-
24. Silver Mica/Слюда/Фольга/ССГ СГМ

[kumir]

Спасибки.

[VeryMuch]

Помогите опознать  smd диоды с маркировкой s6, подозреваю, что Шоттки, вернее, так хочется
(Извините, но у Вас нет доступа в Галерею)

[Horri]

http://www.taitroncomponents.com/catalog/PDF/TOC/SMD%202-Terminal%20Schottky%20Diode.pdf

[VeryMuch]

Спасибо. Не попадалась такая табличка.

[zajtsev.anat]

 Подскажите, что за SMD деталь? Похожа на  конденсатор SMD, керамический. Только цвет тела чёрный и звонится как короткое. Надписей на корпусе, ни каких нет. http://radikall.com/images/2014/11/15/MY1qv.jpg
Спасибо.

[kumir]

Скорее всего это перемычка.

[xar]

zajtsev.anat, цвет какой? где стояло? возможно индуктивность. или как Андрей написал перемычка.

[zajtsev.anat]

Скорее всего это перемычка.

Нет, это вряд ли. SMD перемычки выглядят как резисторы, с одной стороны белые с другой чёрные, ещё я встречал зелёные и на цветной стороне маркировка, в виде нолика или нескольких. А эта деталь похожа на SMD конденсатор,  только со всех сторон чёрная и на плате, где она стоит, параллельно ей впаян диод.  Стоит в СКВ на антенном входе и только одна.

[kumir]

Ну так померьте RLC метром,мож и индуктивность какая-нить.А какое сопротивление показывает?

[zajtsev.anat]

Ну так померьте RLC метром,мож и индуктивность какая-нить

Точно, скорее всего индуктивность, эту уже впаял на место, промерял другую, похожую. Показало 0,8мкГн. Ни как не мог подумать что монолитный, малюсенький кубик, может быть индуктивностью.
Всем большое спасибо за помощь. Отстаю.

[kumir]

Друзья,кто скажет,что означает чёрная отметина сверху на таких конденсаторах?

[Гocть]

Типа ОТК?

[kumir]



[Гocть]

Ну и смысл париться?

[kumir]

Да просто интереса ради.Почему некоторые без чёрной метки,а некоторые с ней.

[rubenlukin]

Да просто интереса ради.Почему некоторые без чёрной метки,а некоторые с ней.

Те, что с чёрной меткой, обречены. Читай Р.Ю.Стивенсона.

[kumir]

В каком смысле "обречены"?

[jank5]

[kumir]

Ааа,так Вы этого Стивенсона имели ввиду... Эти его пиратские росказни мне никогда не нравились,незнаю почему.Ну а всё-таки,зачем их чернят?

и добавил...
Нашёл таки.Оказывается это обозначение ТКЕ конденсаторов.Чёрный относится к NP0.

[pm]

Те, что с чёрной меткой, обречены.

Рубен, спасибо, поржал

[rubenlukin]

Рубен, спасибо, поржал

Витале спасибо, иллюстрировал

[MCA10.5.64]

Нашёл таки.Оказывается это обозначение ТКЕ конденсаторов.Чёрный относится к NP0.

   Так оно и есть, группа с ТКЁ  МП0 - чёрной точкой обозначаются многие керамические конденсаторы.

[WolfTheGrey]

Люди не подскажите как ее обозвали?
Нужна вот такая гребенка, пайка в плату, только выводы прямые, 2 ряда по 5шт, шаг 2.54мм
(Извините, но у Вас нет доступа в Галерею)

[rubenlukin]

Люди не подскажите как ее обозвали?

radiomarket.lg.ua/index.php/cPath/561_594
ищи российские аналоги

[Sergey49]

А такой не пойдёт?
http://www.chipdip.ru/product/tyco-2-0215309-8/

[Злой]

У нас так обзываются http://electronica.bashel.ru/?item=94-50-58

[MCZarin]

WolfTheGrey, 2х5 будет называться PBD-10R (PB - тип разъема; D - double, т.е. в два ряда; 10 - кол-во контактов; R - угловой). Есть ещё вариант PBD-2x5R и более редкие аналоги.

[xar]

MCZarin,

только выводы прямые

так что без R на конце

[TANk]

Нужна вот такая гребенка,

4шт 2х5 - называются DBP-10 (6руб/шт) и 4шт 2х6 DBP-12 (всего на 2 контакта больше а стоят уже 14руб/шт) под тебя приобретены. Отложены в коробочку. Ждут оказии.

[MCZarin]

так что без R на конце

Ой, точно.

[SixtySeven]

Помогите опознать логотип:

[TANk]

Это динамик?

[SixtySeven]

Это динамик?

Да,это 5" твиттер.

[WolfTheGrey]

Доброго вечера граждане.
Оень дикий вопрос, как обычная проводка типо ПУНГП, только жесткий - в белой изоляции может чернить стену?
Сперва подумал - мол сечение провода тонковато + нагрузка = провод горит... Да нет, на  фото проводка выключателя. И так кусками в квартире все провода проявлены.  Хозяева говорят что стены перекрашивали, а провода все равно по проявлялись.
Понятия не имеем, от чего это

(Извините, но у Вас нет доступа в Галерею)

[Volga]

WolfTheGrey, Какая нибудь химреакция изоляции и штукатурки?

[rubenlukin]

WolfTheGrey, я не строитель, но мало похоже на кабель, больше на какую-то ржавеющую сталь

[boroda]

WolfTheGrey, хреновый дешёвый кабель, на котором сэкономили строители. Из какого только говна не делали изоляцию...

[Grey_Sergio]

Химическая реакция не происходит в твердой фазе. Такие рисунки могут появиться только если в комнате долго небыло отопления и/или все по какой-то причине отсырело. А уж 220В + сырость - сами знаете....

[Horri]

А стену штукатурили перед поклейкой обоев, или прямо на замазанные штробы приклеили?

[WolfTheGrey]

Незнаю, если стену покрасить, то со временем снова проявится.
Не я эти провода клал, незнаю что там.

[Horri]

Незнаю, если стену покрасить, то со временем снова проявится.Не я эти провода клал, незнаю что там.

У меня такая хрень была пока обои сохли, высохли и все пропало. Возможно эти обои наклеили на сырую стену, говорят помогает масляной краской пройтись по швам перед поклейкой.

[WolfTheGrey]

WolfTheGrey, хреновый дешёвый кабель, на котором сэкономили строители. Из какого только говна не делали изоляцию...

Менял старые накладные выключатели на новенькие красивые, под которые коронкой отверстие в стене выдалбливать надо. Вобщем вскрытие провел. Жуть  заложены старые алюминиевые провода 40 летней давности. Вот их изоляция как то чернит.

[boroda]

WolfTheGrey, хреновый дешёвый кабель, на котором сэкономили строители. Из какого только говна не делали изоляцию...

Менял старые накладные выключатели на новенькие красивые, под которые коронкой отверстие в стене выдалбливать надо. Вобщем вскрытие провел. Жуть  заложены старые алюминиевые провода 40 летней давности. Вот их изоляция как то чернит.

Что и требовалось доказать...
У моего знакомого были аквариумы. В общей сложности где-то на 750 литров. Всё это дело освещалось, обогревалось, и продувалось воздухом с одной розетки. Через год затеяли ремонт и, по привычке, ободрали обои. Под ними, как по линейке, тянулась тёмная полоса от розетки по всей стене к распредкоробке. Полосу замазали, розетку заменили, аквариумы распределили равномерно по квартире. Но, как рассказывали новые владельцы квартиры, "затереть" эту полосу не смогли и после третьего ремонта.

[WolfTheGrey]

Давно хотел на наебае купить на пробу светодиодную лампочку. Привлекает она тем что очень необычна. Обычно кристалл светодиода монтируется на теплоотводящей подложке, чтоб не перегреть. А тут крристалл висит в воздухе, светит довольно ярко, и не греется.

В цоколе вакуум, или газ инертный?

(Извините, но у Вас нет доступа в Галерею)

[jank5]

Вакуум по определения не теплопроводящая субстанция.

[WolfTheGrey]

У моего знакомого были аквариумы.

Так какая нагрузка с люстры? чтоб провода стену чернили, ничего не понима.

и добавил...

Вакуум по определения не теплопроводящая субстанция.

Ага, а штатная температура балона радиолампы 180 градусов - это опечатка

[Horri]

Ага, а штатная температура балона радиолампы 180 градусов - это опечатка

Специально для тебя https://ru.wikipedia.org/wiki/%D2%E5%EF%EB%EE%EF%E5%F0%E5%E4%E0%F7%E0

[boroda]

У моего знакомого были аквариумы.

Так какая нагрузка с люстры? чтоб провода стену чернили, ничего не понима.

Если я что-то понимаю в старой проводке - если уж она почернела, то её уже ничем не возьмёшь.
Сам с ужасом смотрю на кошмар в щитке дома постройки конца 70-х, где на "орехах" стянуты алюминиевые провода с чернущей изоляцией, "коптящей" регулярно потолки в подъезде.

[xar]

Привлекает она тем что очень необычна. Обычно кристалл светодиода монтируется на теплоотводящей подложке, чтоб не перегреть. А тут крристалл висит в воздухе, светит довольно ярко, и не греется.
В цоколе вакуум, или газ инертный?

если только этим привлекает - ну ее. охлаждать надо нормально, а какой бы там газ не был (не уверен, что вообще герметична она кстати) теплопроводность ниже чем у чего либо негазообразного

[WolfTheGrey]

Я опять снова с проводами. А то что изоляция стену чернит, от этого не изменятся диэллектрические свойства изоляции? В вкратце - квартира не загорится???

Варианты с высокой влажностью отпадают. Провода просто старые, швы замешаны цементом. ну как делали в 50х.

[boroda]

Я опять снова с проводами. А то что изоляция стену чернит, от этого не изменятся диэллектрические свойства изоляции? В вкратце - квартира не загорится???

Варианты с высокой влажностью отпадают. Провода просто старые, швы замешаны цементом. ну как делали в 50х.

До тех пор, пока между фазовым и нулевым проводом есть необходимое расстояние - всё нормально. Ну и если не "греть", как в случае с аквариумом.

[smarold]

Модеры, может сюда еще вопросы оштукатуривания стен и побелки сада включим?... Ну зачем ветки то хламить?

[Sergey49]

И то верно, СОВЕТЫ ОБО ВСЁМ ведь есть.

и добавил...
А по теме, помогите найти инфу по вот этой CI373HA
Перерыл много но что то ничего нет. 8 ног, на обороте надпись SINGA  PORE, да, именно так.

[alexanderzas]

] [ Вложение: Вам нельзя просматривать вложения ] может  кто  определит  возраст  этих  уважаемых  апаратов?

и добавил...
[ Вложение: Вам нельзя просматривать вложения ] глючит

и добавил...
[ Вложение: Вам нельзя просматривать вложения ] и внутри

[Sergey49]

А чьё производство? На первый взгляд - середина 20х 20 века.
Может начало 30х

[alexanderzas]

грамофон  имеет  табличку  мейд  ин  джермани  ,на  механизме  тоже  самое   приёмник  филипс .

[Sergey49]

Ну вроде всё срастается, именно такие конструкции и выпускались в 20х годах. Более точную дату выпуска озвучить не берусь.
Видно что провода менялись, а остальные детали менялись? Он вообще в рабочем состоянии?

[alexanderzas]

приёмник  20х годов??  мне  он  достался  в  таком  виде   поменяо  пару  конденсаторов  и  резистор


и добавил...
[ Вложение: Вам нельзя просматривать вложения ] на  лампах  интерессные  цоколи  вот  например  кенотрон ,и  такой же  цоколь  на  зелёном  глазе.

и добавил...

Ну вроде всё срастается, именно такие конструкции и выпускались в 20х годах. Более точную дату выпуска озвучить не берусь.
Видно что провода менялись, а остальные детали менялись? Он вообще в рабочем состоянии?

Приёмник  в  рабочем  состоянии , единственное скрипит  потенциометр  громкости  а  так  чуть  почистил  контакты  смазал  механику  и  в сё  слушаю.

[Sergey49]

Да нет, приёмник то скорее всего 30х, а может и послевоенный. Это выдаёт его минималистический дизайн, в 50х было уже другое оформление корпусов. Но, возможно я и ошибаюсь (не сильно).

[drummer]

Дизайн приёмника - середина тридцатых.

и добавил...
А в патефоне за дверцами должен быть рупор

[SixtySeven]

Приёмник скорее всего 40-50-х ,можно посмотреть на маркировки деталей.
Грамофон затруднительно опознать.

[drummer]

[ Вложение: Вам нельзя просматривать вложения ] 456А 1936 год.

[alexanderzas]

А в патефоне за дверцами должен быть рупор

Естественно  он  там  и  есть  деревянный  а  от  тонарма  идёт  волновод.

и добавил...

Приёмник скорее всего 40-50-х ,можно посмотреть на маркировки деталей.

нет  на  деталях  года  выпуска  ,или  я  по  крайней  мере  не  нашёл, интересно  всётаки  сколько  лет  может  быть  патефону  или  грамофону  не  знаю  к  чему  отнести  данный  девайс.

[drummer]

Граммофон от патефона отличается адаптером. Граммофон воспроизводит пластинки, записанные поперечным методом, а патефон - глубинным. Внешний вид ни о чём не говорит...

[Sergey49]

Я всё же думаю что патефон 20х. Точнее 25 - 28 год. Но вполне возможно что и начало 30х. Но это уже последние годы их выпуска, дальше пошли только портативные модели.

и добавил...

456А 1936 год.

Вот, по этому схожему дизайну и можно делать вывод о дате выпуска этого приёмника, а дата на лампах и других деталях могла и не сохраниться, сколько лет то прошло. Тем более в то время не уделяли должного внимания таким "мелочам", да и технологии нанесения были ещё те.
Вот полезная инфа по приёмникам и радиолам http://rw6ase.narod.ru/000/rprl.html   можно свериться если что...

[drummer]

Кстати, 456А - это Филипс.

[alexanderzas]

null456А 1936 год.[/quote]
На  моём  приёмнике  есть  подобная  маркировка  из  цифр  и  буквы  а  сзади  на  шильдике  ,но  интернет  ничего не  сказал  по  этому  поводу .вечером  приеду  домой  посмотрю  и  напишу но  помойму  начинаетса  с  8

и добавил...

Я всё же думаю что патефон 20х. Точнее 25 - 28 год. Но вполне возможно что и начало 30х. Но это уже последние годы их выпуска, дальше пошли только портативные модели.

То  есть  ему  гарантировано  80  90 лет .

и добавил...

Граммофон от патефона отличается адаптером. Граммофон воспроизводит пластинки, записанные поперечным методом, а патефон - глубинным. Внешний вид ни о чём не говорит...

Адаптер  это  круглая  головка  с  мембраной? ну  тогда  хоть  патефон  хоть  грамофон  меняем  головку  и  пластинки  и  всё.

[TANk]

Приемник  похож на этот Philips 390AN  Год выпуска предположительно 1946.
Вот тут большая коллекция буржуйского радио собрана
http://www.radiomuseum.org/
http://www.radiomuseum.org/r/northam_grange_league_federation.html

[alexanderzas]

посмотрел  сзади  шильдик  philips 858A-01

[drummer]

858а тоже 1946

[Sergey49]

858а тоже 1946

Тоже неплохо.

[alexanderzas]

858а тоже 1946

Тоже неплохо.

А  откуда  информация? мне  гугл  ничего  не  показал.

[technic]

Вот тут нашел с такой же мордочкой Philips 747A

http://www.radio-workshop.co.uk/sold.shtml

[drummer]

http://www.datastress.com/~mario/radio/project858a.html

и добавил...
[ Вложение: Вам нельзя просматривать вложения ]

[smarold]

Кто знает характеристики вот таких селеновых диодов (синие)? Стояли в АТС  "ЕСК-400".

[Segun]

"она на хитрых язычковых реле ... и в паралель обмотки каждого реле стоял этот самый селеновый диод."
Это с форума связистов. В коммутационном поле стояли.

[smarold]

и в паралель обмотки каждого реле стоял этот самый селеновый диод

Об этом осведомлен. Нужны характеристики обр. напряж. и макс. тока.

[Segun]

Дык пишут, что каждый день горсть под замену

[smarold]

каждый день горсть под замену

Не факт, селен - это вам не германий и даже не кремний, он занимается самолечением

[kumir]

Ребят,кто подскажет,что означают букАФки PR2? Заезжал на пункт приёма металлолома,так там валялись несколько плат с такими вот Вимами,ну я и почерпнул их .Ну а чё добру пропадать.Там и красненькие и синенькие и зелёненькие разных номиналов.И везде PR2 нарисовано.

[бодуль]

Дык пишут, что каждый день горсть под замену

Какую- то ерунду пишут... Может, селены левые или грозозащитные громполосы игнорировали? Примерно лет за десять эксплуатации ЕСК-400 в Суворовских электросетях было заменено не более десятка этих селеновых вентилей, после сильных гроз. Чаще вылетали как раз кремниевые диоды.

[Segun]

Не факт, селен - это вам не германий и даже не кремний, он занимается самолечением

Я хорошо помню как шустро меняли селеновые шоколадки на четыре диода в бытовой аппаратуре, даже на всякий случай.

[Slava]

Хотя и писалось о самолечении селенов. Увы. После перебора и сборки из двух сгоревших мостов одного, тот сгорал. Запах при сгорании списифический. По поводу картинки. По моему там две пластинки. То есть 60в 50ма. А горели селены и без гроз. И применяли их раньше много.  В мусорное ведро.

[smarold]

Что ни пост - то мусор... В ведро! бодуль, насколько я осведомлен, с этим знаком профессионально по долгу работы в связи РЭС.Я как то больше практикам верю.

[Slava]

Так и узнайте у практиков самолечатся ли селены. И сколько они "живут" без грозы. С селенами сталкивался только на работе. Селеновые шоколадки и столбы в ТВ не в счет. Далеко до кремния.

и добавил...
Мы же ровесноки. Неужели не сталкивались с селенами? Запах горелых на всю жизнь запомнился. А горели постоянно.

[lgedmitry]

Однако, где-то кто-то отмечал положительное влияние селеновых выпрямителей на звук усилителя.

[smarold]

положительное влияние селеновых выпрямителей на звук усилителя

Поговаривают, что у селенов ВАХ наиболее близок к кенам.

To Slava : я просил что-то даташитовское по данным диодам, а не вольные размышления по поводу... Когда же этот срач в постах прекратится

[Sergey49]

Когда же этот срач в постах прекратится

Людям просто пообщаться хочется, что тут плохого? И так всё общество в свои айфоны уткнулось. Скоро в туалет без них сходить не сможем

[Slava]

Это алергия на меня у Юрия. А все просто если нет даташита. Напрячение количесрво пластин на 30в. Количество пластин по падению напряжения в прямом включение. Пишут 0.7в один. У старых залежавших 1. Ток по площади пластин. Данные найдете, не помню. посмотрел исправляю 150ма на  кв см

Поговаривают, что у селенов ВАХ наиболее близок к кенам.

Есть такое. Так похожее можно с кремнием и резистором последовательно подогнать

[rubenlukin]

F1, камрады!
Хочу даташит, гугель молчит
Деталь в корпусе DIP8
Надписи:

RC2041N
RAY
350

[dm34]

rubenlukin, оно?
http://www.diyaudio.ru/forum/MGalleryItem.php?id=13893

[rubenlukin]

Дмитрий dm34, да, спасибо!

[quoter]

Подскажите кто встречал такие трансы?
маркировка - 4.705.005
сеть нашел,225в. - нашел,остального - нет.
обозначение на бумажке - не соответствует
обозначению на колодках.
Спасибо.
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)

[xar]

маркировка - 4.705.005

заводской номенклатурный. без префикса завода узнать проблематично. да и с префиксом далеко не факт что они не единственные у тебя

[бодуль]

Так и узнайте у практиков самолечатся ли селены. И сколько они "живут" без грозы. С селенами сталкивался только на работе. Селеновые шоколадки и столбы в ТВ не в счет. Далеко до кремния.

и добавил...
Мы же ровесноки. Неужели не сталкивались с селенами? Запах горелых на всю жизнь запомнился. А горели постоянно.

Обслуживал ЕСК-400 с 99 по 04 год, пока на замену не пришла станция Миником ДХ-500. Селеновые диоды менял несколько раз, когда от них оставались только обгорелые выводы... И сплавленное в комок реле. Запаха горелого селена не помню. Может, дело в том, что забугорники качественно делали детали, а наши отечественные селены по принципу- и такие слопают, будут рады и этой лабуде... Типа как  Абов...  электролиты. Кстати, после разборки станции осталось несколько сотен электролитов, как Ленин- живее всех живых. ни одного бракованного, используем в ответственных случаях, несмотря на повышенные габариты в отличие от современных... И ещё насчёт импорта- в ЗИПе нашёл две ! нераспечатанных упаковки по 20 штук ASZ 18, так коэфф ус в этих двадцатках был от 60 до 80. Технология или отбраковка ? Эти транзисторы за время работы на АТС в поперечных связях не менял ни разу. Фото  транзисторов добавлю.

[Volga]

Подскажите кто встречал такие трансы?
маркировка - 4.705.005
сеть нашел,225в. - нашел,остального - нет.
обозначение на бумажке - не соответствует
обозначению на колодках.
Спасибо.
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)

  Если включить в сеть одну из обмоток(790витков),то на второй обмотке(790 витков) будет напряжение как в сети.
 Остальные обмотки посмотреть по напряжениям,исходя из 3,6 витков на вольт.
Или я что то неправильно понял?

[SixtySeven]

Помогите опознать что за усилитель на фото:
Выходные транзисторы(не видны на фото): 2пары MJ15024+ MJ15025

[SixtySeven]

Помогите опознать динамик.

[323f]

http://rw6ase.narod.ru/000/rpl_s/baltika.html

[SixtySeven]

Да Сергей,это оно,спасибо!

[Horri]

Наткнулся на кучку вот таких советских светодиодов, как индикаторы они слабоваты а вот для любителей светодиодов в катодах подходят?

[lgedmitry]

Horri, Я ставил, Олег. Не понравились. (как, впрочем, и все остальные светодиоды в катоде )

[Horri]

Не понравились

Жалко выкидывать, я бы их подарил кому-нибудь, пара десятков наверно наберется.

[323f]

Никого не слушай - пробуй сам.
Вообще, очень сильно зависит от режимов и типов ламп. Конкретно эти светики (кажется, АЛ102) Мне понравились с лампочкой C3g, но пришлось отбирать по напряжению стабилизации(впрочем, это со всеми светиками приходится делать).

[MCA10.5.64]

АЛ102ВМ - зелёная точка, а вот первый с красной точкой - есть похожий в металлическом корпусе КЛД901А.

[SixtySeven]

Помогите опознать что за усилитель в посте №930
И кстати их 2шт и они продаются за 1500руб/пара

[rubenlukin]

(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)
Есть такие вот электролиты. Это неполярные, что ли? В катод годятся?

[Sergey49]

ну раз нет отметки полярности (минус) по всему кондёру, значит неполярные

[MCZarin]

А по габариту заметно больше обычных того же напряжения и емкости?

[rubenlukin]

Немного смутили литеры "ВР".

А по габариту заметно больше обычных того же напряжения и емкости?

Полярных нет под рукой, я про габариты помню

Сгодятся в катод?

[alexanderzas]

Наткнулся на кучку вот таких советских светодиодов, как индикаторы они слабоваты а вот для любителей светодиодов в катодах подходят?

Очень хорошие  светодиоды  но  ценны  они  своими  чисто  декоративными  свойствами  ,например  в  усилителе  на  германиевых  транзисторах  в  стиле  конец  70х  они  бы  очень  неплохо  смотрелись ,я  вот  например  в  последнем  своём  усилителе  ламповом  даже  в  индикации  отказался  от  светодиодов  только  лампы  накаливания и  неонки

[323f]

я  вот  например  в  последнем  своём  усилителе  ламповом  даже  в  индикации  отказался  от  светодиодов  только  лампы  накаливания и  неонки

С таким подходом можно и поспорить.

[SixtySeven]

Ну с лампочками накаливания понятно всё хорошо,а вот неонки,они же вроде шумные,или как?

[323f]

Ну с лампочками накаливания понятно всё хорошо

А мне не всё.

[alexanderzas]

,а вот неонки,они же вроде шумные,или как?

неонка  подключаетса  на  анодное  напряжение 250 вольт  через  езистор  полтора  мегаома  и  светит  довольно ярко  ,паралельно  конденсатор  1мф  как  там  шумы  могут  пройти  даже  если  они  и  есть  теоретически?


и добавил...

А мне не всё.

А конкретнее что  непонятно?

и добавил...

С таким подходом можно и поспорить.

И с любым  другим  тоже

[323f]

А конкретнее что  непонятно?

Ну, например, у лампочки накаливания и лампового накала цветовые температуры разные. Свести всё это к одному знаменателю можно, загнав лампочку в индикаторный патрон с оранжевым стеклом, а иначе дизайну нема. То же самое можно решить, используя оранжевый светодиод. Первый вариант "душу греет"? Не уверен.
  С неонками ещё туда-сюда, но тоже проблема - точечный излучатель, как из светодиода, например, замаешься мастерить.

[SixtySeven]

Ну, например, у лампочки накаливания и лампового накала цветовые температуры разные.

Ну сделать их одинаковыми уж совсем легко.

[alexanderzas]

Свести всё это к одному знаменателю можно, загнав лампочку в индикаторный патрон с оранжевым стеклом, а иначе дизайну нема. То же самое можно решить, используя оранжевый светодиод. Первый вариант "душу греет"? Не уверен.

Ну  я например  нашёл  один  способ,свет  от  лампы  накаливания  не  на  прямую  а  через  светопровод ,делаетса  из  оптического  аудиокабеля  тошлинк  путём  отрезания скальпелем  нужной  длинны  затем на  кончиках  зачищам  от  пластивовой защиты  изоляции  примерно  по  5 мм  и  оплавляем  в пламени  зажигалки  но  очень  оперативно,на  конце  образуетса  линза. лампа  накаливания  вставляетса  в чёрную трубку  можно  например  термоусадочную  с  торца  крепим  оптовод  другой конец оптовода  в  отверстие  в  передней панели , между  лампочкой  и  оптоводом  можно  оставить  оптический  фильтр  . Свет  от  лампочек  моё зрение  успокаивает.

[Sergey49]

Ну  я например  нашёл  один  способ,свет  от  лампы  накаливания  не  на  прямую  а  через  светопровод ,делаетса  из  оптического  аудиокабеля  тошлинк  путём  отрезания скальпелем  нужной  длинны  затем на  кончиках  зачищам  от  пластивовой защиты  изоляции  примерно  по  5 мм  и  оплавляем  в пламени  зажигалки  но  очень  оперативно,на  конце  образуетса  линза. лампа  накаливания  вставляетса  в чёрную трубку  можно  например  термоусадочную  с  торца  крепим  оптовод  другой конец оптовода  в  отверстие  в  передней панели

То же самое делал на рубеже 70 х и 80 х. и то по причине дефицита и дороговизны светодиодов. А что, нельзя сегодня взять копеечные светодиоды жёлтого или оранжевого цвета?

[Wakh]

Парни, кто подскажет, что за лампа?

Визуально определил электроды. Пентод.
Накал - сопротивление 26 Ом.
С задней стороны написано только ОТК-26

и добавил...
Название судя по надписи 3М-8
А дата октябрь 73 г.

и добавил...
Сам нашел.
http://www.eandc.ru/catalog/detail.php?ID=19928
Раньше не мог найти, потому, что искал (три)М-8 вместо ЭМ-8.

Крутая лампа!
Крутизна 800.

[xar]

Wakh, http://www.istok2.com/data/2931/
действительно очень интересная )

[TANk]

Электрометрическая лампа. Мерять заряды исчисляющиеся чуть ли не десятками отдельно взятых электронов. Есть в коллекции несколько штук с обычным 9шт цоколем. Сколько ни думал для аудиоприменения - ничего путного в голову не пришло.

[Wakh]

На конденсаторный или электретный микрофон пойдет.
Достаточно малошумящая.
Надо пробовать!

[TANk]

Помогите опознать что за усилитель на фото:

На старый набор от МастерКита похож.
Что то типа такого. Из начала 2000.
http://188.124.226.14/main/set.php?code_id=1298205
Точнее сказать что то трудно.

[323f]

"Электрометрическая лампа"

http://www.diyaudio.ru/forum/index.php?action=media;sa=media;in=7858;preview

[alexanderzas]

А что, нельзя сегодня взять копеечные светодиоды жёлтого или оранжевого цвета?

Кончно  можно тем более  что  у  меня  их  пол ило  имеетса  но  не  хочу  в ламповой апаратуре  лампы а      светодиодами  уже  наелись

[dm34]

Крутая лампа!
Крутизна 800.

там размерность в мкА/В

dm34, там смайлик не зря поставлен.
Это шутка!

Я что-то подобное подозревал

[Wakh]

dm34, там смайлик не зря поставлен.
Это шутка!

[Sergey49]

светодиодами  уже  наелись

так ведь и лампочками мы уже наелись, в молодости, забыли уже?
А я вот отлично помню...

Мне вот для оформления 6е1п нравится, есть в ней нечто завораживающее.

[alexanderzas]

светодиодами  уже  наелись

так ведь и лампочками мы уже наелись, в молодости, забыли уже?
А я вот отлично помню...

Мне вот для оформления 6е1п нравится, есть в ней нечто завораживающее.

6е1п я тоже  применяю но это не  везде  а вот  например  у меня  усилитель  с  акумуляторным  питанием  и  поэтому  лишние  милиамперы чтоб не разбазаривать ничего  не  потребляющая неонка  очень кстати

[Slava]

полтора  мегаома  и  светит  довольно ярко  ,паралельно  конденсатор  1мф

Шурик. Генератор пилы получилсь. Без кондера неонку надо.

[бодуль]

 Доброе время суток! Прошу помощи в определении типа динамика. Отдали 2 штуки в хорошем состоянии, в инете не смог найти похожего. Диаметр литой корзины 275 мм, катушка 12 Ом, ЦШ в виде четырёхлепесткового паука, дины в мешочках по типу кинаповских, вес 1,8 кг.
                                                                   (Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)

[бодуль]

Вопрос по динамикам снимается. Нашёл в архивах АП по подсказке коллеги по работе, что динамик от радиального уличного громкоговорителя 25ГДН-1 в виде НЛО, Гэгэн по этим динам несколько лет назад писал, что известна лишь мощность динов- 10 Вт ном, 15 мах, а остальных параметров не найти...

[SixtySeven]

Гэгэн по этим динам несколько лет назад писал, что известна лишь мощность динов- 10 Вт ном, 15 мах, а остальных параметров не найти...

Были такие,очень давно,и в плохом состоянии,вся бумага была покоробленая и с плесенью,но звучали очень пристойно. Приятный бас,хотя очень жёсткий подвес и малый ход подвижки.Слушали в открытом ящике где до этого стояли 4А-28, звучали они чуть получше 28-х.

[бодуль]

Приятный бас,хотя очень жёсткий подвес и малый ход подвижки.Слушали в открытом ящике где до этого стояли 4А-28, звучали они чуть получше 28-х.

  Спасибо за комментарий, а то мысли появились- в мусор эти дины, раз они с уличного вещания...

[Sergey49]

Ну уж сразу в мусор! Есть ещё такое понятие как гитарный динамик...

[бодуль]

К сожалению, гитаристы- похоже, исчезающий вид... Есть всего лишь один знакомый гитарист, отдал ему для колоночек два дина 40ГД- 301, для дома. А так имеются 2А12, пара 2А11, несколько 4А-32, пищалки к ним 1А-20.

[Sergey49]

А так имеются 2А12, пара 2А11, несколько 4А-32, пищалки к ним 1А-20.

Завидую

[WolfTheGrey]

Люди подскажите что за лампа?
Из содержимого понял только то что это тетрод. Анод никилерованый, сетка от катода косвенного накала далековато, но частая. Сопротивление накала 0.6 ома
Это случайно не новомодная лампочка? что на ютубе показывают - сделай своими руками.

Хачу вторую такую  Хотя до меня дошло что я и эту то не послушаю. Где там катод, где сетки  Если дать накал, анод на колпачке, и косвенно по амперметру определять: что на этой ноге висит - сетка или катод

(Извините, но у Вас нет доступа в Галерею)

(Извините, но у Вас нет доступа в Галерею)

[xar]

Где там катод, где сетки

а на что она прозрачная по твоему?)

[AlexDiod]

Всем добрый вечер! Ребята подскажите. Сегодня купил кондёров керамических. И вместо привычных для меня трех цифер маркировки увидел 2R7. Продали как 2,7 нф полазил по поиску и склоняюсь, что  всетаки 2,7пф. Кто что скажет? Заранее всем спасибо.

[Sergey49]

Если это конденсаторы для поверхностного монтажа (скорее всего так и есть), то это 2,7 пФ. Хотя и дисковые керамические того же номинала.

[jank5]

http://www.radiohlam.ru/raznoe/konderi.htm Буквенно-цифровая маркировка.

Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:
0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ

[AlexDiod]

Вот такой кондер. Извиняюсь за фото лучше сделать нет возможности. Маркировка 2R7.

[Sergey49]

Понятно, керамика 2,7пФ.

[jank5]

http://rcmarket.ua/маркировка-конденсаторов

[Sergey49]

http://rcmarket.ua/%D0%BC%D0%B0%D1%80%D0%BA%D0%B8%D1%80%D0%BE%D0%B2%D0%BA%D0%B0-%D0%BA%D0%BE%D0%BD%D0%B4%D0%B5%D0%BD%D1%81%D0%B0%D1%82%D0%BE%D1%80%D0%BE%D0%B2
Да, пользительная вещь

[AlexDiod]

Всем спасибо! Вот су..и! Продали как нФ.

[Sergey49]

Вот су..и! Продали как нФ.

Бывает, можно вернуться и плюнуть в рожу, как вариант

[Wakh]

А измерить емкость не решаемая задача?

[Sergey49]

Правильно, и маркировать не надо, берёшь пригоршню кондёров и меришь. И это ничего что прибор мерит плюс- минус сколько хочет

[xar]

Sergey49, ну пикофарады от нанофарад отличит наверно

и добавил...
а если серьезно 1пФ и 1nF часто путают

[Sergey49]

ну так ведь с собой в кармане никто приборы не носит в магазин (только "чокнутые профессора"). маркировки для того и существует. Продавцы в маркировке должны разбираться, иначе они не продавцы и гнать таких надо поганой метлой.

[rubenlukin]

Извините, вам запрещён просмотр содержимого спойлеров.

[Sergey49]

донецком радиорынке "Маяк" такие тётки работали -- сами переспросят, подскажут и научат, если что

Вот такими и должны быть настоящие продавцы

[lgedmitry]

Коллеги, как понять: это полимер, или электролит? http://www.ebay.com/itm/10pc-SMD-Aluminum-Electrolytic-Solid-Capacitor-Surface-Mount-35V-220uF-10x10-4mm-/171907454565?hash=item28067b9665:g:QroAAOxy69JTDXGs

[khvilon]

Здается мне, что электролит.

[xar]

lgedmitry, помнится наблюдение что черная метка - электролит, синяя - тантал (или полимер). надо у Александра (TANk) спрашивать, при прогреве матерей и прочего электролиты надо беречь от температуры, остальное нет. так что наверно должен знать

[TANk]

помнится наблюдение что черная метка - электролит, синяя - тантал (или полимер)

А что делать с фиолетовой меткой? Тут все конденсаторы твердотельные полимерные.
(Извините, но у Вас нет доступа в Галерею)
Или на материнской плате Asus H81M-C написано что Все конденсаторы 100% качественные полимерные и все они с черными метками. От цвета имхо ничего не зависит. Конденсаторы для СМД монтажа полимерные их припаивают вместе с другими деталями в печке.

[xar]

TANk, вот что нарыл

Цветовая раскраска никаких технологических характеристик не обозначает, просто разные производители используют разные цвета, например:
Зеленовато-голубой — Chemicon
Сиреневый — Sanyo
Красный — Fujitsu
Синий — Nichicon

Конденсаторы для СМД монтажа полимерные их припаивают вместе с другими деталями в печке.

еще обратил внимание что кондеры то похоже с ногами

[TANk]

http://www.avislab.com/blog/smd-cap/
Вот тут еще по маркировке электролитов есть подборка.

и добавил...
А вот тут много полезной информации по замене обычных конденсаторов на полимерные.
http://www.rom.by/forum/Zamena_LowESR_na_polimernye

[SixtySeven]

Cергей, если бы кондёры были PSA , то продавец не забыл бы упомянуть об этом, по умолчанию конечно обычные.

[xar]

lgedmitry, все таки имхо это обычный кондер. Нет в нем ничего выдающегося

и добавил...
SixtySeven, а в названии какой то намек на твердотельность имеется. Но действительно как то слишком намеками, видимо чтоб претензий не было

[lgedmitry]

только я их уже заказал.
зы Видел ещё вот такие: http://www.ebay.com/itm/QTY-24-220uf-35V-105-RADIAL-CONDUCTIVE-POLYMER-CAPACITORS-8x11-5-35VKP221MPR-/111714071041?hash=item1a02ad7201:g:GMIAAOSwMmBVnhYx
но там цена с учётом доставки совсем не демократичной выходит. жаба...

и добавил...

а в названии какой то намек на твердотельность имеется. Но действительно как то слишком намеками, видимо чтоб претензий не было

вот поэтому-то я вопросом и задался вчерась

[SixtySeven]

Взгляните на интересные экземпляры, Рижские 6гдв но с магнитной системой от 6гд-2, видимо просто использовали старые запасы железа https://meshok.ru/item/27716243_6ГД_2_Динамик_высокочастотный?from_recommended=right_list

[7Kuio]

[ Вложение: Вам нельзя просматривать вложения ] в приемнике Филипс стоит вот это. Где на нее найти характеристики? Гоогле выдает какие то лампы с ножками. Больше никаких надписей на лампе нет. Поскажите где искать?

[323f]

3REP6 Philips(EL3)

[Horri]

http://www.r-type.org/pdfs/41-1.pdf

[7Kuio]

Олег. Огромное спасибо, но Вы дали ссылку на американский цоколь, а у меня евпорейский *паук*. Сергей 323F спасибо, у меня есть EL3 во вложении, но там это написано. А здесь какой то военный вариант что ли? [ Вложение: Вам нельзя просматривать вложения ] рассматривая пристально EL3 и эту вижу небольшие отличия в верхней части лампы. И где бы найти ссылку на это  с номером 41? Может это другой производитель, не Филипс? [ Вложение: Вам нельзя просматривать вложения ]

[TANk]

в приемнике Филипс стоит вот это.

А какой приемник?
http://www.radiomuseum.org/
http://hupse.eu/radio/frameset.htm?&ContentFrame
Может на этих сайтах на них найдется описание и схема?

[7Kuio]

EL3 там должна стоять. Но стоит лампа с номером 41. Работу устройства проверить пока не могу, от динамика отходят 4 провода, куда подключать катушку подмагничивания непонятно, провода висят в воздухе , оторваны от шасси. Пытаюсь пока понять, что за лампа!

[Segun]

Может в анодное, вместо дросселя?

[323f]

Но стоит лампа с номером 41

Если надписи на баллоне затёрты, то проблематично что либо выяснить. Цифры внизу обозначают чисто производственные замороки, типа номера партии, например.

[jank5]

С колбы удалить жировые загрязнения, лампу в морозилку на 30 минут. После этого, вооружившись лупой, вынуть лампу и смотреть туда, где должны / могут быть надписи - на холодном стекле осаждается испарина и можно увидеть маркировку. За один раз вряд ли получится рассмотреть всё подробно - повторить несколько раз.

[Segun]

Может в анодное, вместо дросселя?

Я наблюдал такое в приемнике вышнего класса середины прошлого века.

[7Kuio]

Я наблюдал такое в приемнике вышнего класса середины прошлого века.

Это он и есть 916 модель! В схеме этой обмотки почему то не нахожу! Лампа действительно оказалась EL3. Огромное спасибо Виталию. Холодильник помог со 2ого раза!!!

[Звукач]

Приветствую знатоков. Подскажите, что я такое смог приобрести на нашей барахолке за 50 рублей. С виду очень симпатичны, как будто позолоченые выводы, на 12 направлений, резисторы были впаяны, думаю применить на громкость, мне плавность не важна. В переключателе 6 плат 3 платы с 12 выводами и 3платы с 8 выводами. [ Вложение: Вам нельзя просматривать вложения ]

[AVE]

Судя по резисторам, это из какой-то чехословатской измерительной аппаратуры.

[Звукач]

Жаль, а я то надеялся, что они примерно из таких. http://www.hificollective.co.uk/stepped_attenuators/glasshouse-ladder-stepped-stereo-charcroft-seiden.html
Как я губу то раскатал.

[Horri]

Как я губу то раскатал.

А на сколько они положений?

[Звукач]

На 12 , но есть штырёк, под клювиком, которым можно сделать 10.

[Volga]

 Что за кондеры,товагищи? 50х110мм

[pm]

Павел, неполярные.

[Horri]

Судя по ТУ это "Конденсаторы электролитические сварочные ЭС"

[Volga]

  Из остатков памяти всплыло,что они.вроде,стояли в установке по встряхиванию бура (в скважине)
Измерил китайцем емкость..-1500-1600мкФ.
Куда их,выкинуть? У меня их кг.20-30

[Horri]

Куда их

Может в катод?  Или смыть надписи, закатать в старую картонку, пропитать воском и продавать как Телепунькен от рации стоявшей в танке "Маус"

[Volga]

Horri,  Хорошая идея.

[tochka.66]

помогите пожалуйста, что то не получается идентифицировать деталюху
[ Вложение: Вам нельзя просматривать вложения ]
то, что выдает гугел, при заказе на том же ебае, выдает совсем другие маркировки.

[dm34]

Жень, это какой-то операционник. Я, когда заказывал LM321 на али, то мне пришли с маркировкой А63А. Насколько это одно и тоже - фиг знает, но в вольтметре цифровом работает
А что за девайс у тебя?

[tochka.66]

Это деталюха с автомобильного монитора, стоит в питании светодиодов подсветки, dc-dc преобразователь. Все что смог найти, более менее похожее, при заказе маркировка получется другая. Дело в том, что они все с разными выходными напряжениями а какое у этой я не знаю. Есть ещё одно НО, напруга с неё кроме подсветки подается ещё на процессор и очень не хотелось бы его запалить.

[dm34]

А схемка аль чертеж есть? Хотя бы самопальная...

[tochka.66]

нет, ни схемы ни чертежика, просил гугель найти по маркировке, говорит ни чего не знает. рисовать очень проблемно, почти не возможно, плата многослойная.

[pm]

Жень, похоже на APS1006ET5 или N6200M5G (суть одно и то же) с регулируемым выходом.


и добавил...

то, что выдает гугел, при заказе на том же ебае, выдает совсем другие маркировки.

Неудивительно: две последние цифры в коде - код даты выпуска.

[Segun]

может стабилизатор?

[tochka.66]

похоже на APS1006ET5 или N6200M5G (суть одно и то же) с регулируемым выходом.

это я уже смотрел http://www.ebay.com/itm/5PCS-APS1006ES5-ADJ-SOT235-IC-/321418317434?hash=item4ad6064e7a:g:dtAAAOSwq5lTqWNh

[pm]

Ну так что, очень похоже. Только на твоей фото отсутствует катушка индуктивности на третьем выводе, выпаивал? Прозвони, 1 и 4 выводы соединены вместе, вывод 2 - земля?

[tochka.66]

катушку временно выпаял, все остальное так как написал. вопрос в следующем, значит выход  задается делителем от выходного напряжения ?

[pm]

Да, на 5 выводе обратная связь с делителя. У стабилизатора с фиксированным выходным напряжением на 5 выводе выход стабилизатора. По даташиту и номиналам резисторов делителя можешь узнать, на какое выходное напряжение настроен стабилизатор. Покажи номиналы резисторов.

[tochka.66]

вот
[ Вложение: Вам нельзя просматривать вложения ]

[pm]

Получается 1.15В на выходе.

[Valery_C]

Еще очень похоже на LDO 2,5-вольтовый стабилизатор TC1014-2.5VCT http://pdf.datasheetcatalog.com/datasheet_pdf/microchip/TC1014-1.8VCT_to_TC1185-5.0VCT.pdf

[WolfTheGrey]

Доброго дня. Вот хочу заюзать релюшку РЭС-9, только незнаю какое адыкватное напряжение подавать- 12 вольт мало, а 24 вольт - уже щелкает.
Сомнения в том, что сопротивление обмотки всего 500 ом.

И еще tl431 ее потянет?

(Извините, но у Вас нет доступа в Галерею)

[pm]

Рабочее напряжение 27-34В, ток 50-60мА.

[Volga]

 Никто не сталкивался с такими? Чьи и где могли стоять?

[Segun]

С автомагнитол с кнопкой.

[Volga]

С автомагнитол с кнопкой.

Александр,а подробнее?

[Segun]

Вот этот я лично выпаивал с японской магнитолы.
(Извините, но у Вас нет доступа в Галерею)

[Volga]

Segun, 2 пина последние-выключатель?

[igor1969]

Да, тоже такие с японческих магнитол выпаивал.

[Volga]

igor1969,  Как они,нормальные? Мне почему-то кажется,что должны быть лучше китайских 30-рублевых.

[Segun]

Да, последние кнопка, они классные, если не стерты.

[Volga]

Segun, Саша,именно кнопка,или в крайнем левом положении ВЫКЛ?

[Segun]

При нажатии на ось замыкание.

[Volga]

Segun, Он оно чё..,Михалыч Это меняет дело

[Segun]

То есть пользы от кнопки в нашем деле, только если релюху прицепить

[Volga]

То есть пользы от кнопки в нашем деле, только если релюху прицепить

Ага.Я думал при повороте замыкается-размыкается.

[Segun]

Тем более туда переменку не запустишь, только единичку желательно

[323f]

Отличные потенциометры. И кнопочка к месту. Можно питание коммутировать(дежурку, ессно), или входы по кольцу.

[Volga]

Тем более туда переменку не запустишь, только единичку желательно

Ну почему,в Leak ,к примеру 220В переменка замыкается именно на резисторе РГ,-все нормально.

и добавил...

Отличные потенциометры. И кнопочка к месту. Можно питание коммутировать(дежурку, ессно), или входы по кольцу.

Что ты имеешь ввиду,Сергей?

[drummer]

Ну почему,в Leak ,к примеру 220В переменка замыкается именно на резисторе РГ,-все нормально.

Паш, почти вся советская аппаратура ручкой громкости включалась

[Segun]

Что ты имеешь ввиду,Сергей?

Селектор входов одной кнопкой
http://radiotech.inf.ua/Shematic_PCB/Audio/komm_input.htm
http://matyushin.z52.ru/vsya-produkciya/usiliteli/137-kommutator-signalov-dlya-lampovyh-usiliteley.html
http://www.technology-pics.ru/picture.php?id=90156

[Volga]

Segun, Ага,покурю,спасибо.По второй ссылке можно даже и задействовать.
 По 35р,думаю,можно купить?

[323f]

За такие деньги можно и б/у взять.

[Roman_sp]

http://wasp.kz/articles.php?article_id=634&rowstart=0  Про производителей конденсаторов.Может,кому интересно для общего, так сказать,развития....

[Sergey49]

Спасибо, кому то наверняка пригодится.

[MCA10.5.64]

Всех с праздником Победы !

Был такой тор, с 5-ю обмотками (сопротивление обмоток: 1 - 4,3 Ом и 3,8 Ом.    2 - 13 Ом,    3 - 31,5 Ом,    4 - 9,6 Ом,    5 - 4,7 Ом   решил разобрать и посмотреть на что годиться сердечник, в алюминиевой колбе залиты липким вазелином два сердечника размерами 12,5/43х28, толщина ленты примерно 0,06, между ними прокладка, на колбе и на сердечниках карандашом написаны цифры, похожий на пермалой.

[TANk]

Сплав железа в котором  никеля 50%, а уж тем более 72% не ржавеет.
Сомневаюсь, что это пермаллой.
Цифры 4001 и 3956 очень похожи на значение магнитной проницаемости обычного трансформаторного железа.
Видимо для сборки этих трансформаторов использовались отборные сердечники прошедшие предварительную проверку. Скорее всего эти трансформаторы стояли в серьезной военке (авиа или космической, может атомной) где индивидуальному входному контролю подвергают даже такие элементы как сердечники трансформаторов.

[MCA10.5.64]

Конечно узнать бы примерно марку железа, хотел намотать на этом железе обычный силовой от переменки 220 В.

[Volga]

Что ты имеешь ввиду,Сергей?

Селектор входов одной кнопкой
http://radiotech.inf.ua/Shematic_PCB/Audio/komm_input.htm
http://matyushin.z52.ru/vsya-produkciya/usiliteli/137-kommutator-signalov-dlya-lampovyh-usiliteley.html
http://www.technology-pics.ru/picture.php?id=90156

 И все-таки не включением ,а поворотом оси ВКЛ:)
Вот никогда не задавался вопросом.,а какой разброс половин сдвоенного резистора можно допустить для РГ ?

[Valery_C]

Ну, если исходить из того, что процентов до 10, и даже несколько выше, идет практически линейная аналогия с долями децибела, то разброс 5% - приблизно 0,5 дБ, а 10% - приблизно 1 дБ.

[tochka.66]

сегодня столкнулся с непонятными обозначениями на плате. обозначены как BD, кто знает или сталкивался, что это может быть ? тестером звонятся на коротко.
[ Вложение: Вам нельзя просматривать вложения ]

[khvilon]

...смею предполжить, что это бусина

[xar]

...смею предполжить, что это бусина

подпишусь под индуктивностью. визуально она.

[tochka.66]

Ренат, на этой же платке имеются и катушки, обозначены обычной для них буквочкой L.

[pm]

смею предполжить, что это бусина

100% ферритовая бусина. Аббревиатура от bead = BD.

[tochka.66]

Паш, в кадр не попал фрагмент платы, где написано Block C103. а так, я сам за бусину, но сомневаюсь.

[pm]

Если есть сомнения, выпаивай крупную BD902 и в RLC-метр её

[tochka.66]

завтра буду пробовать, сегодня уже лениво, денек "веселый" на работе выдался.

[xar]

обозначены обычной для них буквочкой L.

есть индуктивности, у которых нормирована индуктивность (дросселя?), и есть те, у которых нормирован импеданс (фильтры). У Мураты, например, первые это LQM/LQP и подобные, а вторые BLM

[323f]

Трансформатор тока Т-0,66 МУЗ
Внутри такой торик:
(Извините, но у Вас нет доступа в Галерею)
Внутри двух пластиковых обойм сердечник габаритами 55*40*30(высота) мм
(Извините, но у Вас нет доступа в Галерею)
восемьдесят витков обмотки показывают 140 миллигенри на 120 герцах.

Чито за железка?

[SixtySeven]

Чито за железка?

В документации на них пишут только вот это: "сердечник - комбинированный (электротехническая сталь и нанокристаллический сплав)"

[323f]

Типа, можно попробовать намотать на нём входной трансик? Или не стоит морочиться?

[TANk]

Вот тут смотрел табличку
http://et67.ru/catalog/transformatory-toka
Там есть трансформаторы

Т-0,66 10/5А - трансформатор тока измерительный (Класс точности 0,5 или 0,5S)
10А, 0,66кВ*А, У3, IP00
330.40 Руб

Есть трансформаторы


ТОП-0,66-1-10/5 - измерительный трансформатор (класс точности 0,5 или 0,5S)
10А, 5В*А, 0,66кВ*А, У3, IP00, сердечник - электротехническая сталь.
439.55 Руб

И есть еще такие

ТОП-0,66-2-10/5 - измерительный трансформатор (0,5S)
10А, 5В*А, 0,66кВ*А, У3, IP00, сердечник - комбинированный (электротехническая сталь и нанокристаллический сплав)
815.38 Руб

Все они одного типоразмера с одинаковыми параметрами прямого тока и мощности.
Судя по цене трансформатора и фото сердечника (как он "аккуратно" навит) в описание Т-0,66 надо было добавить "низкокачественная электротехническая сталь"

[SixtySeven]

Однако 140мН при 80 витках на 2см.кв сечения,это совсем не похоже на обычную сталь.

[TANk]

Комбинированный магнитопровод ГМ 29-4:
http://www.gammamet.ru/ru/comb.htm


1    Магнитопровод из анизотропной электротехнической стали,
2   Магнитопровод из нанокристаллического сплава ГМ 414,
3    Защитный контейнер.

Все равно не похоже то что на фото на комбинированный сердечник.

[323f]

А где посмотреть описанную простым языком технологию замера свойств магнитопровода?

[TANk]

Намотать те же 80 витков на пустом пластиковом каркасе без железа. Измерить индуктивность. Поделить индуктивность с железом на индуктивность пустой катушки. Получим магнитную проницаемость сердечника.
Если она получиться в районе 20-40тыс то сердечник с нанокристаллическим сплавом. Если же будет раз в 10 меньше, то там только железо.

[SixtySeven]

Намотать те же 80 витков на пустом пластиковом каркасе без железа. Измерить индуктивность.

Да,и даже мотать не обязательно, вполне достаточно забить размеры в какую-нибудь программу расчёта.

[TANk]

Китайский тестер - измеритель индуктивности может врать безбожно завышая или занижая результат иногда в несколько раз. Сужу по своему Victor VC6243
Поэтому честнее будет его систематическую ошибку исключить сделав оба измерения одним и тем же прибором.

[Horri]

А если Вmax измерить?

[323f]

Е7-22, как оказывается, от китайского тестера, в плане вранья, недалеко ушёл. По крайней мере на 120 герцах при замере маленьких индуктивностей. Или я не разобрался в процессе измерений.
Надо инструкцию покурить как следоваит.

[TANk]

Bmax у сплава 5БДСР порядка 1.2-1.4Тл (если мне память не изменяет) уже сравнимо с таковым у трансформаторного железа.
Комбинированные сердечники делают как раз для того чтобы получить большую Вмах, так что такое измерение даст В железа.

и добавил...

По крайней мере на 120 герцах при замере маленьких индуктивностей.

Мой китаец сильно врет как раз на частоте 100Гц на пределе 20Гн. На частоте 1кГц при измерении малых индуктивностей ему еще с натягом верить можно. Может измерить на частоте 1кгц?

[Horri]

Е7-22, как оказывается, от китайского тестера, в плане вранья, недалеко ушёл. По крайней мере на 120 герцах при замере маленьких индуктивностей. Или я не разобрался в процессе измерений. Надо инструкцию покурить как следоваит.

Тоже пользуюсь таким прибором. У него два режима измерения индуктивности, последовательное и параллельное включение. Насколько я разобрался в инструкции, получается что для измерения больших индуктивностей используется параллельная схема, а для маленьких последовательная.

[pm]

Е7-22, как оказывается, от китайского тестера, в плане вранья, недалеко ушёл.

В этой теме про проблемы E7-22 достаточно написано. Но ты там занудствовал, что на другие приборы тебе денег жалко. Путин виноват или Госдеп?

[323f]

Жалко, не то слово! А тема разухабилась, когда прибор уже куплен был, фактически. Такшта-а, вы виноваты, что раньше не пердупердили.

[SixtySeven]

Меряю с помощью генератора с последовательным резистором. Можно использовать любой другой источник стабильного синусоидального напряжения,точный резистор и вольтметр. Обычного цифрового мультиметра более чем достаточно, так как его большая погрешность на разных частотах никак не сказывается на результате,при таком способе измерения.
При вычислении результата не забывайте вычесть активное сопротивление катушки.

[pm]

Такшта-а, вы виноваты, что раньше не пердупердили.

Я такой прибор и продал после тестирования и обнаружения проблем. Купил более адекватный со сравнимой ценой. Но ты можешь составить таблицу погрешностей прибора, распечатать, наклеить на корпус и забыть о проблемах. Хотя Путин и Госдеп всё равно гады


и добавил...

При вычислении результата

Мурат, всё-таки за удобство измерений некоторые согласны платить дополнительные деньги.

[SixtySeven]

Тут уж или удобство или достоверное измерение, кому что больше нравится.

[323f]

Я подумаю, особенно, с учётом частоты пользования этим агрегатом, возможно, лучшим выходом будет использовать метод, предложенный Асланычем.

Трансики, кстати - железяки.

[pm]

Тут уж или удобство или достоверное измерение, кому что больше нравится.

Разве удобство и достоверность не могут быть объединены в одном приборе?

[SixtySeven]

Разве удобство и достоверность не могут быть объединены в одном приборе?

Обычно в мире всё так устроено, что на хороший прибор найдутся деньги только у того, кому все эти измерения нафиг не нужны.

[Гocть]

У меня - китайский передёр американского прибора. Честный. TH2821A называется. Не жалуюсь.

[pm]

китайский передёр американского прибора. Честный. TH2821A

Толя, какого американского прибора? Скорее Thonghui был OEM/ODM для того "американского" прибора.

[SixtySeven]

При помощи генератора можно измерять индуктивность на любой частоте и, что самое главное,при любом токе(особенно если добавить ещё УНЧ) А LCR-измерители работают только на нескольких фиксированых частотах и при очень малом токе, то есть ориентированы в основном на измерение катушек без сердечника,а никак не обмоток трансформаторов.

[pm]

При этом стоимость хорошего генератора да ещё с усилителем превысит стоимость RLC-метра.

[SixtySeven]

При этом стоимость хорошего генератора да ещё с усилителем превысит стоимость RLC-метра.

Генератор достаточно самый простейший, шумы и искажения не критичны,как и для УНЧ. Да и от вольтметра не требуется точности, так как абсолютные значения измеряемых напряжений совершенно не важны.

[pm]

Простейший генератор? И ты будешь уверен в точности установки его частоты? Ты заявил, что можно измерить на любой частоте. Например, на 18 кГц что напоказывают дешёвые вольтметры? Приведи, пожалуйста, список конкретных моделей всех нужных для измерения R,L,C приборов, с твоей точки зрения дающих приемлемую точность при минимальных затратах.

[Гocть]

китайский передёр американского прибора. Честный. TH2821A

Толя, какого американского прибора? Скорее Thonghui был OEM/ODM для того "американского" прибора.

История умалчивает.

[SixtySeven]

Например, на 18 кГц что напоказывают дешёвые вольтметры?

Да,я в курсе,что погрешность у дешёвых мультиметров в звуковом диапазоне может составлять десятки процентов(точно только на 50гц), но на точности это никак не сказывается. Абсолютное значение напряжения не важно при этой методике измерения.

Простейший генератор? И ты будешь уверен в точности установки его частоты?

Точности даже 0,1% достаточно с избытком.

[pm]

погрешность у дешёвых мультиметров в звуковом диапазоне может составлять десятки процентов(точно только на 50гц), но на точности это никак не сказывается. Абсолютное значение напряжения не важно при этой методике измерения.

То есть ты уверен в том, что этот показометр врёт на абсолютных значениях и при этом относительные показания его достоверны? Мне представляется это крайне сомнительным. Или ты предварительно проводишь тестирование прибора и составляешь таблицу его относительных погрешностей в широком диапазоне частот?

Точности даже 0,1% достаточно с избытком.

Значит, если я правильно понимаю, в списке приборов появляется ещё и частотомер для установки частоты генератора?

Мурат, пожалуйста, напиши список используемых тобой приборов для измерения RLC вместо специализированного.

[TANk]

Простейший генератор? И ты будешь уверен в точности установки его частоты?

Проверял при помощи поверенного Ч3-63 сигнал выдаваемый звуковой платой компьютера через программу "генератор" WaveGen
Показания совпадают 4 десятичных знака.
Программой Аудиотестер измерял сопротивления резисторов Zчх (а можно померять и колебательный контур составленный из неизвестной индуктивности и прецизионного конденсатора) . 4 знака совпадают точно (специально брал для измерения резисторы С5-61 с заявленной точностью 0.005%).
Куда точнее для любительских нужд?

[SixtySeven]

Или ты предварительно проводишь тестирование прибора и составляешь таблицу его относительных погрешностей в широком диапазоне частот?

Никакой калибровки вольтметра не требуется,если ты задаёшь этот вопрос,значит просто не понимаешь методики.
А частотомер зачем, у генератора есть  шкала частоты.

[drummer]

В середине 80х собрал милливольтметр (хотя он до 300 вольт мерял) Радио 1976-10. Настроил по госприборам. По точности в звуковом диапазоне не уступал поверочному вольтметру (по нему и настраивался ). Питание от батареек 9 вольт. Один раз настраивал с его помощью магнитофон... С тех пор валяется...

[ Вложение: Вам нельзя просматривать вложения ]

[pm]

Никакой калибровки вольтметра не требуется,если ты задаёшь этот вопрос,значит просто не понимаешь методики.А частотомер зачем, у генератора есть  шкала частоты.

Тогда, пожалуйста, озвучь методику, заинтересовал. И да, список необходимых приборов для проведения по ней измерений. Заодно цену генератора со шкалой частот, позволяющего выставить с точностью 0.1%.

Куда точнее для любительских нужд?

Вот она, ключевая фраза. Любительские нужды, отсутствие достоверности измерений, неизвестные метрологические характеристики суррогатов

В середине 80х собрал милливольтметр (хотя он до 300 вольт мерял) Радио 1976-10.

В те же годы сделал среднеквадратичный милливольтметр Н.Сухова. Вещь! Даже взвешивающий фильтр МЭК A/B/C в комплекте. До сих пор сохранился, правда уже без корпуса и микроамперметра. Пришлось побеждать мелкий ВЧ-возбуд во входном усилителе. Доступ к поверенным приборам для настройки был.

По точности в звуковом диапазоне не уступал поверочному вольтметру (по нему и настраивался ).

Вообще-то поверочный должен быть в разы точнее

[xar]

4 знака совпадают точно (специально брал для измерения резисторы С5-61 с заявленной точностью 0.005%).
Куда точнее для любительских нужд?

Вот она, ключевая фраза.

о5 из контекста вырываешь

[drummer]

Вообще-то поверочный должен быть в разы точнее


  Эмпирически он принимался за  ЭТАЛОН

[SixtySeven]

Вот она, ключевая фраза. Любительские нужды, отсутствие достоверности измерений

Правильнее сказать не "любительские", а "практические". В практике измерения обмоток трансформаторов, с избытком достаточно 1% точности.

Тогда, пожалуйста, озвучь методику, заинтересовал.

Методику я уже описывал вроде,она проще некуда. Последовательное соединение генератор-эталонный резистор-исследуемая индуктивность или ёмкость.Напряжение на индуктивности(ёмкости) делится на ток резистора,получаем реактивное сопротивление.
Генератор у меня Pracitronic GF62 c блоком программного управления GP62. Мне всё это удовольствие обошлось в 4000руб.
Но в 99% случаев я и его не использую, в практических целях достаточно 50гц с первого попавшегося под руку трансформатора.

[TANk]

Вот она, ключевая фраза. Любительские нужды, отсутствие достоверности измерений, неизвестные метрологические характеристики суррогатов

4 десятичных знака это и есть 0.1% Проверено на деталях с точностью 0.005%. Скажи, где требуется большая точность для настройки УНЧ например, или как в данном случае для измерения индуктивности обмотки трансформатора?

[SixtySeven]

Намотать те же 80 витков на пустом пластиковом каркасе без железа. Измерить индуктивность. Поделить индуктивность с железом на индуктивность пустой катушки. Получим магнитную проницаемость сердечника.

У катушки без сердечника индуктивность в большой степени зависит от множества параметров, количество витков лишь один из них. Так что именно это и называется недостоверным измерением. Если только не измерять одной и той же катушкой одинаковые сердечники из разных материалов.

[pm]

Правильнее сказать не "любительские", а "практические"

Именно любительские, для чего и характерно:

отсутствие достоверности измерений, неизвестные метрологические характеристики суррогатов

В практике измерения обмоток трансформаторов, с избытком достаточно 1% точности.

И часто приходится измерять обмотки силовых трансформаторов? Практические примеры, пожалуйста.

Последовательное соединение генератор-эталонный резистор-исследуемая индуктивность или ёмкость.Напряжение на индуктивности(ёмкости) делится на ток резистора,получаем реактивное сопротивление.

Я опять со своим примером: на 18 кГц чем измеряешь ток в цепи и напряжение на пациенте? Не забыть вычесть активное сопротивление катушки индуктивности - твои слова, чем измеряешь это сопротивление? Ты же позиционируешь свою методику, как возможную замену RLC-метру, так давай прикинем список необходимых для замены приборов, с учётом их точности и стоимости. Логично? Как достоинства методики ты позиционируешь возможность измерения на любой частоте и при любом токе, это, да, убедительно.

Генератор у меня Pracitronic GF62 c блоком программного управления GP62. Мне всё это удовольствие обошлось в 4000руб.

Где его за эту же цену могут купить желающие, это ведь магазинная цена, правда?

в практических целях достаточно 50гц с первого попавшегося под руку трансформатора.

Итак, из достоинств исчезает возможность измерить на любой частоте. Как быть с током? В зависимости от нужного тока использовать трансформатор с множеством отводов для разных напряжений? Ну или усилитель для трансформатора

4 десятичных знака это и есть 0.1% Проверено на деталях с точностью 0.005%. Скажи, где требуется большая точность для настройки УНЧ например, или как в данном случае для измерения индуктивности обмотки трансформатора?

Метрологические характеристики твоей "измерительной" установки неизвестны и не нормируемы, следовательно, достоверность нулевая. Поэтому и говорю, что это компьютерное любительство и измерениями называть нельзя. Устраивает - ну и замечательно, на некорректность терминологии наплюй Но RLC-метр выглядит практически по всем параметрам предпочтительнее.

о5 из контекста вырываешь

о5 невнимательно читаешь

[SixtySeven]

Я опять со своим примером: на 18 кГц чем измеряешь ток в цепи и напряжение на пациенте?

Самым простым мультиметром, и абсолютная его погрешность не сказывается на точности, даже если она составляет десятки или сотни процентов.

[pm]

Растолкуй, пожалуйста, каким образом огромная погрешность не скажется на достоверности результатов измерений. Активное сопротивление катушки индуктивности этим же мультиметром меряется? Даже если оно доли Ома?

[SixtySeven]

Нужно узнать только отношение падений напряжения на эталонном резисторе и исследуемой индуктивности.

[TANk]

Метрологические характеристики твоей "измерительной" установки неизвестны и не нормируемы, следовательно, достоверность нулевая.

Метрологические характеристики  устанавливаемые нормативно-техническими документами, называются нормируемыми.

Нормативно технических документов, заверенных подписью большого начальника и печатью на мою измерительную установку действительно нет. В этом отношении я смело могу забить результаты своих измерений себе поглубже.
С другой стороны Метрологические характеристики, определяемые экспериментально называются действительными.

Если моя установка при измерении определенных величин (в конкретном случае номинал сопротивления) выдает результат точно такой же как и сертифицированный и прошедший метрологическую поверку прибор значит она имеет действительные метрологические параметры как минимум не хуже, чем тот прибор с показаниями которого я сравниваю результаты измерения.

[pm]

Нужно узнать только отношение падений напряжения на эталонном резисторе и исследуемой индуктивности

То есть ты, зная об огромной абсолютной погрешности, априори считаешь относительную погрешность приемлемой? Мне представляется это слишком самоуверенным решением

[SixtySeven]

Активное сопротивление катушки индуктивности этим же мультиметром меряется? Даже если оно доли Ома?

Если сопротивление доли ома,то просто незачем его вовсе учитывать, нужно просто измерять на такой частоте при которой реактивное.сопр. будет на порядки выше. А если уж очень хочется,то обычным мультиметром можно измерить и сопротивление с точностью до миллиом.

и добавил...

То есть ты, зная об огромной абсолютной погрешности, априори считаешь относительную погрешность приемлемой?

Я это не предполагаю, а знаю абсолютно точно.

[pm]

то обычным мультиметром можно измерить и сопротивление с точностью до миллиом.

С применением генератора тока, да?

Я это не предполагаю, а знаю абсолютно точно.

На чём основана уверенность?

[SixtySeven]

С применением генератора тока, да?

Зачем такие сложности. Точно тем же способом что для индуктивностей, методом последовательного сопротивления,заведомо точного,только уже на постоянном токе, и точно также без разницы абсолютное значение тока и погрешность вольтметра.

[pm]

Пожалуйста, ткни ссылку на формулу расчёта искомой величины по твоей методе.

[SixtySeven]

http://tel-spb.ru/rea.html

[pm]

Я имел в виду окончательную формулу расчёта искомой величины при последовательной схеме с эталонным резистором, из которой бы было очевидно, что ни абсолютная, ни относительные погрешности вольтметра и амперметра не имеют значения.

[Horri]

формулу

А смысл, если там отношение косвенных измерений то относительная погрешность частного будет равна сумме относительных погрешностей делимого и делителя. Стоит ли спорить какой метод точней, с одним косвенным измерением или с кучей, и так все понятно  Сейчас кстати постепенно начинают переходить от понятия погрешность к среднеквадратическому отклонению.

[SixtySeven]

ни относительные погрешности вольтметра и амперметра не имеют значения.

Какой ещё амперметр,не нужно там никакого амперметра.

[pm]

А смысл, если там отношение косвенных измерений то относительная погрешность частного будет равна сумме относительных погрешностей делимого и делителя.

В обстановке неопределённости относительных погрешностей измерения делимого и делителя можно признать результат достоверным?


и добавил...

Какой ещё амперметр,не нужно там никакого амперметра.

Как это? Ты ведь, как одно из достоинств методики измерения, упомянул возможность измерять на разных токах. Вот для контроля процесса

[SixtySeven]

Результат достоверен с избыточной точностью, это проверено практически по эталонным индуктивностям и ёмкостям.

и добавил...

Ты ведь, как одно из достоинств методики измерения, упомянул возможность измерять на разных токах. Вот для контроля процесса

Зачем мне нужен амперметр,если есть калькулятор.

[pm]

Но так и не стали очевидными преимущества над самодостаточным RLC-метром.


и добавил...

Зачем мне нужен амперметр,если есть калькулятор.

Уважаю!

[Horri]

В обстановке неопределённости относительных погрешностей измерения делимого и делителя можно признать результат достоверным?

Скорее нет, да и вычислить относительную погрешность не зная истинное значение измеряемой величины нельзя. Лучше оперировать приведенными погрешностями, так проще, мне кажется.

[SixtySeven]

nullНо так и не стали очевидными преимущества над самодостаточным RLC-метром.[/quote]
Преимущество в том,что генератор есть, а RLC-метра нет. И второе, это возможность измерения при любом токе и частоте.


и добавил...
Чего вы докопались до этих погрешностей. Повторю ещё раз, точности достаточно с большим избытком.

[Horri]

Об этой методике речь? http://www.radiohlam.ru/raznoe/izm_cl.htm В этой методике не установлены пределы измерения индуктивности, поэтому нет смысла спорить о ее точности.

[pm]

Повторю ещё раз, точности достаточно с большим избытком.

Вообще-то точность и достоверность разные сущности, хотя точность без достоверности бессмысленна. Ну да ладно, каждый для себя сделал выбор.

Преимущество в том,что генератор есть, а RLC-метра нет.

Некорректная постановка. Для сравнения затрат надо суммировать весь парк необходимых приборов и вспомогательных средств. Включая компьютер для альтернативщиков с софтовым измерением через аудиоконтроллер.

И второе, это возможность измерения при любом токе и частоте.

Следовательно, генератор и довольно широкополосный усилитель необходимы. Практический вопрос, как значимо различаются результаты измерения индуктивности при микротоках, характерных для RLC-метров, и токах в десятые доли или единицы Ампер?

[SixtySeven]

Об этой методике речь? http://www.radiohlam.ru/raznoe/izm_cl.htm

Да,эта,только непонятно зачем для измерения напряжения использовать осцилограф.

Практический вопрос, как значимо различаются результаты измерения индуктивности при микротоках, характерных для RLC-метров, и токах в десятые доли или единицы Ампер?

Как ты с помощью RLC-метра измеришь например индукцию насыщения сердечника?


и добавил...

Для сравнения затрат надо суммировать весь парк необходимых приборов и вспомогательных средств.

НЧ-генератор и мультиметр найдётся практически у каждого любителя. Из вспомогательных средств- мозги и калькулятор. Если этого ничего нет,то и измерения никчему.

[pm]

непонятно зачем для измерения напряжения использовать осцилограф.

Как замена непредсказуемому DT838.

Как ты с помощью RLC-метра измеришь например индукцию насыщения сердечника?

А с каких пор стало модным требовать от прибора измерять параметры, не свойственные этому классу приборов и не заявленные в его характеристиках? Для этого есть тесламетры, или как их там? Почему ты не переживаешь по поводу, что твой мультиметр не позволяет напрямую измерить индукцию насыщения магнитопровода?

НЧ-генератор и мультиметр найдётся практически у каждого любителя. Из вспомогательных средств- мозги и калькулятор. Если этого ничего нет,то и измерения никчему.

Это уже неконструктивно, это ты от недостатка аргументов Абсолютное большинство нуждающихся сделают выбор в пользу RLC-метра, а не методик косвенного измерения с сомнительными результатами.

[SixtySeven]

Абсолютное большинство нуждающихся сделают выбор в пользу RLC-метра, а не методик косвенного измерения с сомнительными результатами.

А вот  это мне глубоко пофигу, какой там кто-то сделает выбор.

[pm]

А вот  это мне глубоко пофигу, какой там кто-то сделает выбор.

Прогрессивное человечество смотрит на тебя с укоризной, но не пытается отнять твой калькулятор

Я всё-таки хочу получить от тебя, как от практика, ответ на уже заданный ранее вопрос: как значимо различаются результаты измерения индуктивности при микротоках, характерных для RLC-метров, и токах в десятые доли или единицы Ампер? Ну и если нужен шунт, к примеру, 75mΩ, то примерно какого сопротивления понадобится последовательно включённый резистор?

[igor1969]

Помогите опознать деталь (обрисована кругляшком), на ней надпись GK0. Плата питания ТВ.

[pm]

ШИМ контроллер, даже у китайцев их теперь в корпусе SOT-23-6/SOT-26 в изобилии, не имеющих прототипа от известных производителей. Схема телевизора не найдена, надо понимать?

[xar]

igor1969, AP3105NVKTR-G1
http://monitor.net.ru/forum/files/ap3105na_nv_nl_nr_mark__gko_gkn_gkp_gkq__sot23-6_173.pdf

[igor1969]

Схемы нет! Где теперь искать такую? Или марку? Чем заменить?

[pm]

Возможно, маркировка GKC, а не GK0. Предположу ШИМ-контроллер из серии AP3772.

[igor1969]

Под линзой посмотрели аж 3 человека - GK0

[xar]

igor1969, GKO!

и добавил...
кинул же я уже ссылку на даташит

[igor1969]

Распечатал, отдал, делают. Спасибо.

[SixtySeven]

Помогите опознать динамик.
Внешний диаметр 313мм, сопротивление на пост.токе 6,8ом

[GRafGRay]

Други помогите! есть у меня жменя транзисторов ON5252, поиски по интернетам дали инфу  - мосфет, n-канал, 30В и фсе мож кто знает про них что нить, меня крайне беспокоят коммутируемые токи
если не ошибаюсь стояли в обвязке старых процев

[323f]

Помогите выяснить тип и производителя конденсатора

(Извините, но у Вас нет доступа в Галерею)

[Grey_Sergio]

Кто знает что это за чудо ? Похоже на самоделку, может антенна ?
(Извините, но у Вас нет доступа в Галерею)

[dm34]

Похоже на макет Шуховской башни...

[Grey_Sergio]

Снизу есть клеммник, два контакта, то есть провод ( похоже, стальной ) натянут в виде сетки.

[dm34]

Сергей, банально сколхозенная "комнатная антенна" для ТВ (такой формат был одно время очень популярен, у меня даже отец "ваял" нечто подобное, не в виде башни, конечно)

[Grey_Sergio]

Спасибо Дмитрий !  А это самоделка и есть. Пыль стряхну и на УКВ попробую    Выглядит прикольно.

[MCA10.5.64]

Что за деталь, похожая на резистор, сопротивление 1,3 Ом, может быть предохранитель.

[TANk]

А может это и есть резистор (или термистор). Для предохранителя слишком большое активное сопротивление.
Где хоть стояла эта деталь? Вполне может оказаться и катушкой индуктивности.

[Segun]

Неужели не проволочный резистор?
Молотком попробовать его проверить

[GRafGRay]

други помогите опознать вот это сегодня стал счастливым обладателем
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)

[drummer]

Усилок от кинопроектора. Можно гитару подключить. Вроде нужен ещё БП на  110 вольт.

[xar]

GRafGRay, похоже на 90У-2 только маркировка не совпадает

и добавил...
или просто так табличка потрепалась

и добавил...
http://www.vacuamp.narod.ru/90u-2.html

[drummer]

http://www.magictubes.ru/ves/peredel.htm

и добавил...
Транс нужен на 110 вольт,  если ещё не спалили

[GRafGRay]

Транс есть, фоткать его не стал .... да и намотать/перемотать вроде не проблема
стало быть приятная железка мне в руки попалась
Спасибо за инфу

[Horri]

 Ищу марку экранированного провода. Внешний диаметр примерно 1,5мм, внешняя оболочка и оболчка центральной жилы прозрачные, возможно фторопласт т.к. выдерживают температуру жала паяльника. Оплетка и центральная жила - серебро либо серебрение.
PS Сам нашел, похоже ВНМЭШ


[dm34]

А мне он свч рк-50 напомнил. очень похож.

[Horri]

свч рк-50

Да, скорее всего это свч рк-50-0.6-22 т.к. он есть диаметром 1,2мм что ближе. ВНМЭШ от 2мм в диаметре.

[tochka.66]

кто знает, как название (тип) у этого разъема ? как забить в поисковике ? как найти где продают и можно купить ? у него 40 pin.
(Извините, но у Вас нет доступа в Галерею)
верхняя защелка-зажим для шлейфа отломился и в добавок ко всему хозяин его про.. вобщем потерял.

[dm34]

похоже на ZIF-коннекторы. А там уже надо смотреть..

[prince]

как название (тип) у этого разъема ?

Сегодня получили похожий разъем http://www.chipdip.ru/product/fh12-32s-0.5sh-55/ только на 32 пина. Шаг 0.5 мм и ноги у шлейфа сверху.

[tochka.66]

сегодня нашел и заказал https://ru.aliexpress.com/item/20pcs-FPC-40P-then-under-the-ZIF-0-5mm-pitch-FPC-connector-socket-clamshell-white/32587965361.html?spm=2114.03010208.3.28.JfUG1q&ws_ab_test=searchweb0_0,searchweb201602_3_10065_10068_10000032_119_10000025_10000029_430_10000028_10060_10062_10056_10055_10054_509_10059_10099_10000022_10000012_10103_10000015_10102_10096_10000018_10000019_10052_10108_10053_10107_10050_10106_10051_10000007_10117_10084_10083_10119_10080_10082_10081_10110_10111_10112_10113_10114_10115_10116_10037_10032_10000041_10000044_10078_10079_10077_10000038_429_10073_10000035_10120_10121,searchweb201603_9,afswitch_1_afChannel,single_sort_1_default&btsid=c6f69abd-fe1a-4bd2-80fc-cd0dc789b7b6
вроде похож на то что нужно.

[AndrewB]

Помогите, пожалуйста, нужны параметры диода Д306.
Корпус как у Д7, но на катоде приварена никелированная медная болванка. [ Вложение: Вам нельзя просматривать вложения ]

[pm]

Д306

Посмотрел в паре старых справочников, там есть данные только на Д301-Д305. Таких, как на фото, никогда не видел.

[AndrewB]

Спасибо за ответ, сам погуглил и просмотрел справочники, ничего не нашёл, поэтому и прошу помощи.
Может кто-нибудь в 1958 году присутствовал при создании таких диодов? Может это вариация на тему Д7?
Я сам однажды навыпускал модули с 16 ножками, вместо 14 как в DIP14 (Butterfly Package), пришлось их вносить в ОСТ как новые....

[drummer]

В ж. Радио была статья об "умощнении" диодов Д226. Спиливался вывод катода и основание крепилось к мощному радиатору...
Данные диоды, видимо, германиевые... Можно  попытать их разными токами и напряжениями

[AndrewB]

Да, положительную ВАХ я собираюсь снять, но боюсь пожечь на больших токах. Попробую вольт до пятидесяти.
Всё-таки раритет!
Их у меня ровно 24 - как раз на 6 мостиков.

[TANk]

Интересная вещь. В моих справочниках 61 и 78 годов про такие не упоминается.
Надо это фото отправить администратору сайта
http://155la3.ru/
Он любит такие редкие вещи, к тому же у него таких раритетов тоже нет.

[AndrewB]

Уважаемый Александр Николаевич,
уже отослал,
но в своё время вы поразили меня существованием П208.
У меня ещё есть диодик от Philips довоенного выпуска (года этак двадцатого) с косвенным накалом.
Я его регулярно включал своим коллегам по вакуумной технике,
которые утверждали, что ничто не может держать вакуум вечно.
Ещё существовала теория, то германиевые приборы теряют свои свойства и выходят из строя  из-за диффузии в кристалле.

[kkol]

Привет парни. Срочно нужна ваша помощь.
Гулял тут по блошиному рынку, наткнулся на небольшой запас ламп.
Помогите пожалуйста опознать что за лампы:
[ Вложение: Вам нельзя просматривать вложения ]

[TANk]

На Голубых Арктурусах не видно маркировки.
Похоже, что средняя это 27 (она же 127 и 327)
http://www.mif.pg.gda.pl/homepages/frank/sheets/029/2/27.pdf

Если мне зрение не изменяет, то по краям 551 (она же 51 она же 35)
http://www.mif.pg.gda.pl/homepages/frank/sheets/127/3/35.pdf

38 - Выходной пентод. Небольшой мощности.
http://www.mif.pg.gda.pl/homepages/frank/sheets/029/3/38.pdf

78 маломощный пентод.
http://www.mif.pg.gda.pl/homepages/frank/sheets/127/7/78.pdf
По электрическим характеристикам аналогичный 6К7, 6K7G
http://www.mif.pg.gda.pl/homepages/frank/sheets/127/6/6K7.pdf

264B От Западных Электриков небольшой триод
http://www.mif.pg.gda.pl/homepages/frank/sheets/136/2/264B.pdf

Где такой блошиный рынок хороший? на Е-бае эти лампочки стоят от 30 до 100$  за штуку

[kkol]

Александр, спасибо.
Это я по Испании завершаю ежегодное путешествие.... Блошиный рынок в Барселоне. Станция метро Марина.
Если что то приглянулось - могу взять. Пишите. Привезу мне не жалко. 1 лампа у паренька - 5 евро.
Только мне надо знать это завтра до 10 - 11 часов по Москве...

Я себе взял все которые на этом фото - http://www.ibegen.ru/images/20170707_185458_rs.jpg

Там есть ещё один продаван - дед. У того ящик поменьше, но не менее интересный. Ни в какую не хочет по одной отдавать. Давай говорит 300 евро - бери весь ящик... Старый. Лет 80 наверное.










[Konto]

Что это за детали? Гуглил по надписям на них, ничего вразумительного не нашел.

[rubenlukin]

Три синих двуногих капли справа внизу -- электролиты. Можно сразу в мусорник.

[Horri]

Три синих

Не согласен, толстые капли - индуктивности

[pm]

Трёхногие - пьезофильтры. А вообще для распознавания надо на фото читаемую маркировку давать.

толстые капли - индуктивности

Слева двуногая песочного цвета по цветовой маркировке похожа на катушку индуктивности.

[tochka.66]

упс, Паша опередил
http://digteh.ru/Sxemoteh/filtr/piezo/
тут немного инфы

[323f]

Верхний светленький - позистор петли размагничивания из кинескопного ТВ.
Трёхногие плоские коричневые и голубые - полосовые и режекторные  пьезофильтры.
Большая трёхногая коричневая - пьезо-ЛЗ(линия задержки) от старинного японского видака.
Синие "капли" - дроссели.
Синяя мелкая капля - электролит.
Белый трёхногий - режекторный фильтр советского производства(тут нет твёрдой уверенности).

[Konto]

Верхний светленький - позистор петли размагничивания из кинескопного ТВ.
Трёхногие плоские коричневые и голубые - полосовые и режекторные  пьезофильтры.
Большая трёхногая коричневая - пьезо-ЛЗ(линия задержки) от старинного японского видака.
Синие "капли" - дроссели.
Синяя мелкая капля - электролит.
Белый трёхногий - режекторный фильтр советского производства(тут нет твёрдой уверенности).

Спасибо

[MCA10.5.64]

Хочу узнать что за тип разъёмов, есть ли отечественный аналог.

[hippo64]

Это разъем трехконтакный бело-коричневый изогнутый.

[Sergey49]

Таких разъёмов в любом радиомагазе как г...на за баней

[kkol]

Разъём называется KF2510.
Например на АЛИ
https://ru.aliexpress.com/item/100Sets-KF2510-3Pin-Connector-Kit-Straight-Pitch-2-54mm-Pin-Header-Terminal-Housing/32700271188.html

Ой, только не изогнутый. Изогнутый у того же продавана.

[MCA10.5.64]

Ой, только не изогнутый.

Ведь изогнутые выводы можно распрямить.   Спасибо всем за помощь.

[Sergey49]

А какая необходимость покупать 100 шт. за 294,44 руб. да ещё и ждать месяц? Не, ну просто интересно...

[kkol]

А какая необходимость покупать 100 шт.

Немного не понятен вопрос... А сколько надо покупать?

[Sergey49]

Не, ну если у человека дома производство какое либо, тогда да. Может и не хватить ещё

[kkol]

Привет Сергей.
У меня 100 комплектов на пару лет хватает... Очень удобно макетки делать... Особенно быстро уходят DUPONT...
Спаял, попробовал, разобрал, ценное оставил, а макетку с этой шелухой в помойку.

[Sergey49]

макетку с этой шелухой в помойку.

Я макетки не делаю, (влом). Делаю сразу на чистую и только опробованную (не мной) вещь. По этому и не запасаюсь всякой хернёй впрок, места и так в обрез. Не паяю в таких количествах как в молодости потому что куда девать то? Потребности в этом уже нет, если раньше паял всё что надо и не надо (типа, посмотреть что это такое) то теперь только то что действительно заслуживает или на заказ.

[Xoma000]

Всем привет!
Помогите опознать номинал резистора, сгорел, но первый раз столкнулся с такой маркировкой. Черная полоса не может быть первой. Но если первая коричневая то вторая не может быть серебрянной. Получается черный-красный-красный-серебрянный-коричневый. Первая явно черная не зеленая не синяя или фиолетовая.

(Извините, но у Вас нет доступа в Галерею)

[hippo64]

по идее это 0.22 Ома,  у меня были так отмаркированые 0.24, но они были целые и я их просто измерил. Тоже долго негодовал.

[Xoma000]

Ага, Володя спасибо, я так и предполагал.

[Konto]

Всем привет!

Как Вы демаете, что за деталь может стоять после диодного моста телефонного зарядника, разделяя собой минусовые выводы двух высоковольтных конденсаторов?
(Извините, но у Вас нет доступа в Галерею)
(Извините, но у Вас нет доступа в Галерею)

[dm34]

Это похоже на "бусинку" индуктивность

[Konto]

Это похоже на "бусинку" индуктивность

Какое у нее УГО?

[xar]

Какое у нее УГО?

как и у L

[Horri]

Смотрел фотографии с хорватского триодного фестиваля, не могу найти название этой лампы, заканчивается на SE51 или 2Е51

и добавил...
Блин, SRS551 это

[TANk]

[puntus]

Народ, помогите определить возможности трансформатора, в инете не нашел
(Извините, но у Вас нет доступа в Галерею)

[TANk]

Изделие завода Трансвит судя по логотипу. хотя выглядит как унифицированный на самом деле таким не является.
Сейчас у них под таким названием идет железяка мощностью полторы сотни ватт не меньше.
http://audio-stock.ru/transformators/TPP-transform/TPP3-3-220-50K%20transformator%20pitani%5Eja%20dl%5Eja%20poluprovodnikovyh%20ustro%5Ejjstv.html
остается старый добрый испытанный способ на обмотку 1-2 через лампочку в 40Вт в розетку, на остальные тестером. Примерную мощность определить по габаритам.

[Horri]

Иван, если вам трансформатор нужен для черного холодильника то ищите ТП100-13

[Roman_sp]

Камрады,кто нить знает,как оригинальные LM7171 выглядят? Скиньте фотку,если есть у кого... СПС.

[TANk]

Что то я их от Техасских инструментов и не встречал ни разу. Все от NJM если мне память на логотипы не изменяет.
Вот крупно фото заводского изделия - генератор сигналов. Может поможет.

[Roman_sp]

Александр,спасибо. Смотрю,чет там лазерной гравировкой и не пахнет...

[TANk]

Лазерную гравировку сейчас гораздо проще подделать чем краску

[Злой]

Все от NJM если мне память на логотипы не изменяет.

Это national semiconductor, сделаны похоже еще до покупки TI.

[Roman_sp]

Ладно,как получу на руки в DIP-8,фотку выложу...

[MCA10.5.64]

Что за диод BA518  iskra? никакой информации в поиске не нашёл.  Вот ещё один по цветной маркировке похож на 1n20.

[TANk]

Что за диод BA518  iskra? никакой информации в поиске не нашёл.

Гугель, как ни странно, знает. Довольно быстро нашел мне эту ссылку
http://www.radioradar.net/en/datasheets_search/B/A/5/BA521_IskraSemic.pdf.html

Извините, вам запрещён просмотр содержимого спойлеров.

[MCA10.5.64]

Спасибо.

[TANk]

Надо опознать тип разъема.
В патрульных машинах наших доблестных полицейских стоят системы видеозаписи. Видеорегистратор с монитором (модель WRM-705H) соединяется специальным кабелем. Поскольку в полиции служат люди физически крепкие они эти кабеля регулярно рвут и ломают разъемы.
Мне они попадают в таком виде как показано на фото

(Извините, но у Вас нет доступа в Галерею)

Это еще не самый худший вариант.
Необходимо опознать тип этого разъема или его аналоги совместимые по размерам и штырькам. Необходимо закупить партию штук сто пап и мам и оперативно помогать нашим правоохранительным органам.
Разъем Мини DIN по размеру раза в полтора больше.  Вот он рядом для масштаба.

(Извините, но у Вас нет доступа в Галерею)

Диаметр "мамы" (на фото в центре) 6мм.
Буду благодарен за любую информацию. В контору которая помогала пилить бюджет якобы занималась производством этих систем я обращался. На е-майл не отвечают, телефоны не берут, сайт не обновлялся с 2015 года.

[prince]

https://dip8.ru/shop/razyemy/product/wa22k7ze1_8_5/
https://dip8.ru/shop/razyemy/product/wa22j7te1_8_5/

похожи?

[TANk]

похожи?

Только внешне. Цифра 22 означает внешний диаметр разъема. 22 мм. У меня он порядка 8мм. Да и штырьков мне надо 8шт. Сейчас попробую слазить на сайт производителя этих разъемов и глянуть может у них есть маленькие.

[Profi]

https://www.aliexpress.com/store/product/Fisher-Connector-1F-S-103-Series-2-3-4-5-6-7-8-10-Pin-Waterproof/626927_32847724705.html?spm=2114.12010612.8148356.1.7fe67d25mlnM7r
Рядом?

[Horri]

TANk, Николаич, если корпуса этих разъемов не разбираются а отлиты из пластика вместе с проводом то скорее всего они не имеют марки и идут с уже разделанным кабелем, видимо кто-то сэкономил. Как вариант покупать аналог с кабелем либо один раз их прозвонить и просто отрезать нафиг и припаивать свои. https://www.luxbubstore.com/index.php?main_page=product_info&products_id=35041  Как вариант ищи - 8Pin IP68 https://clck.ru/FfmQE

[drummer]

служат люди физически крепкие

К нам ЧОПовцы свои Нивы пригоняют. Они разломали все сиденья. Мы усилили строительной арматурой D12. Они проломили в машине пол...    Кабаны

[TANk]

просто отрезать нафиг и припаивать свои

Не вариант, так как монитор может быть с одной патрульной машины, регистратор с другой, а кабель с третьей. Придется менять разъемы на всех мусоровозах патрульных машинах и автозаках в республике.

Рядом?

Очень даже. Шарюсь в поисках аналогов.  Но только в разъемах серии S102 нет варианта с 8ю контактами. Остальные большие. Ну и цена значение имеет тоже.



и добавил...
Нашел у китаезы провода с такими разъемами.
Удлинители для подключения видеокамер к регистратору. Есть интересующие меня 8 пиновые. Цена только несколько неадекватная для такого проводочка.

https://ru.aliexpress.com/item/4-p-5-p-6-p-8-p/32899047382.html

Ведь все таки они существуют где то в природе и должны быть достаточно часто применимы.
А вот отдельно разъемов таких так и не увидел. Меня бы устроили куски кабеля по 20-30см с такими разъемчиками отдельно мама и папа. Придется покупать у китайца и резать его удлинители пополам и наращивать.

[dm34]

TANk, Николаич, вот эти божатся, что они те самые производители этого хлама и есть. Может, с ними связаться?

[TANk]

Обнаженный кабель Дин Пин меди 13, мужчина к женскому кабелю камеры вида сзади

Я обожаю гуглепереводчик с китайского

Николаич, вот эти божатся, что они те самые производители этого хлама и есть.

Спасибо посмотрю. Свяжемся.

[kumir]

Господа,приветствую! Кто подскажет,что означают эти точки на конденсаторе? Их может быть и одна,и две. Может это вольтаж или тип?

[dm34]

Скорее всего технологическая маркировка, так сказать, для служебного пользования имхо.

[Profi]

Вольтаж -j, вроде.

[dm34]

Вольтаж -j, вроде.

А разве не допуск?

[serega]

Добрый вечер! имеется фотоаппарат sony dsc-w150, микросхема в красном круге, как ее зовут? может аналог? поиск по 7D03 25JBF  ничего не дал...

[Wakh]

Вот здесь говорят про микросхему 25JBF, что это IGBT транзистор, предназначенный для вспышки фотоаппарата.

https://monitor.net.ru/forum/threads/244231/

Там еще ссылка есть на схему вспышки.

[serega]

Из за него может фотоаппарат не включаться? Знаю что туда ткнули то ли иголку то ли отвёртку, проскочила маленькая искра и больше фотоаппарат не включился...

[Wakh]

Так это может блок питания (или стабилизатор) накрылся.
Надо искать куда ведут дорожки.

[Yurik_V]

Помогите опознать транзистор: DB10JD Fairchild.

[TANk]

А если поставить вопрос по другому. На какой плате какого устройства стоял? В каком месте? Может вместо него можно воткнуть что то подходящее по смыслу, а не по маркировке?

[Yurik_V]

В Мерседесе, в блоке. Нашелся такой же живой транзистор. Тестер определил его, как n-p-n.

[Yurik_V]

Зарядка Ridgid R840093 на сетевое 220В. Стрельнуло по высокой стороне. У ШИМ-ки снесло крышу. Полевик и несколько резисторов в мусор.
ШИМ - OB2202, судя по схеме, которую удалось найти на просторах сети. После замены всего сгоревшего и проверки всего остального - первое включение через лампу накаливания. ШИМ-ка дёргается, но стартовать не хочет. Такое впечатление, что срабатывает какая-то защита.
Может кому-то такое "счастье" попадало в ремонт или есть схема? Схема отсюда (http://www.78294.ru/forum/9-91-1) не соответствует внутреннему содержанию зарядки. Возле ШИМ-ки 2 оптрона (на 2-ю и 8-ю ноги), которых нет на схеме. Да и вообще такое впечатление, что ШИМ-ка совсем не OB2202. Схему срисовал с платы. Может кто опознает пациента.

[prince]

ШИМ-ки снесло крышу

В каком корпусе это было?

[Yurik_V]

В каком корпусе это было?

SO-8.
Кажется нашел, очень похоже по включению на OB2201. Но эту ШИМ никто продавать не хочет, кроме как на али. Придётся ждать пока приедут.

[TANk]

Мелкий 6тиногий тараканчик.



Обозначение на нем B11G8
стоит в качестве шимки на лазерный диод.
По виду очень похожа на TPS61165
http://www.ti.com/lit/ds/symlink/tps61165.pdf
Но схема подключения отличается от приведенной в даташите.
Vin 2 ножка.
SW - 1 нога.
Земля 8.
Сгорела, собака.

и добавил...
Нашел что это микросхема TG1608SL но не могу найти на нее даташит  Только предложения купить. Неужто такая секретная?

[prince]

Сравните с этой MT9284-28J https://datasheet.lcsc.com/szlcsc/1806041028_XI-AN-Aerosemi-Tech-MT9284-28J_C181780.pdf

[TANk]

Очень похожа. И самое главное сходство в том, что кроме как на Алике ее нигде не купить.

[dm34]

что кроме как на Алике ее нигде не купить.

Ну, не только...
https://www.transistormosfet.com/transistor?search=TG1608
https://detail.1688.com/offer/535473977744.html

[prince]

кроме как на Алике ее нигде не купить

Это меня тоже напрягает помимо отсутствия документации...

[rubenlukin]

WTF, камрады (что за деталь)?
Маркировку сложно прочесть -- дроссель мешает. Похоже на символы "1 М". Установлена вплотную (но без термопасты) ко транзистору BUL58D (800V 8A). На плате обозначена R12.


Сам девайс -- на вид породистая "ташибра"


И следующий вопрос.
По нехитрым расчётам, девайс после выпрямителя
11,7(V)*1,41 = 16,5 (V)
на шустрых кремниевых диодах
16,5(V) - 2*0,6(V) = 15,3(V)
величину тока
105(W)/15,3(V) = 6,86(A)
Поправьте, если ошибся.
Благодарю!

[Horri]

Похоже что это NTC термистор

[TANk]

По нехитрым расчётам, девайс после выпрямителя
11,7(V)*1,41 = 16,5 (V)

Рубен, после выпрямителя на 220в в первичке очень желательно поставить еще и сглаживающий конденсатор на 100-150мкф - это поднимет выходное напряжение где то до 13-14 вольт. На выходе у этой коробочке переменка в виде меандра, после выпрямления которой напряжение вырастет не пропорционально корню из двух (это для синуса) а сильнее. В результате получишь порядка 20в.
А вообще для чего хочешь применить сие чудо? У меня такая штука очень плохо работала на выпрямитель. Я спалил пару комплектов транзисторов, пока оно не заработало. И то, пришлось накалы ламп подцепить напрямую, без выпрямителей как активную нагрузку. Тогда только эта штука начала нормально работать.

[rubenlukin]

По конденсатору всё понятно. Даже цену знаю -- 120 руб. за 120,0х450В

А вообще для чего хочешь применить сие чудо?

Для унч на мелкосхеме. Возможно, 1875, пока не знаю.

Опытный Коля-сервис однозначно заявил, что нужно вводить ОС -- тогда будет счастье.

[yursh]

Подскажите пж.
SMD дроссель - корпус был разломлен.... к сожалению.
На корпусе написано 100m  и  m69
Габаритные размеры 12 х 12 мм. высота 5,5мм.

Номинал 10 или 100 микрогенри (корпус разломлен, склеен похоже эбокситкой - по приборчику кажет 10мкГн) - ?
И можно ли как то оценить на какой ток рассчитан?
m69 - что может означать?

(Извините, но у Вас нет доступа в Галерею)

[kkol]

Я думаю что его индуктивность не намного изменилась после трещины. Это ведь не ртансформатор... Что показывает прибор?

[yursh]

Приборчик показывает 10мкГн - но это ведь какие то виртуальные генри - не те которые д.б. на номинальном токе на который рассчитан дроссель?

[kkol]

Приборчик показывает 10мкГн - но это ведь какие то виртуальные генри - не те которые д.б. на номинальном токе на который рассчитан дроссель?

Насколько я понимаю, прибор тоже при определенном источнике тока измеряет. Я думаю это и есть 10 микрогенери.

[yursh]

Спасибо.
А на какой ток он м.б. рассчитан.?

[kkol]

Спасибо.
А на какой ток он м.б. рассчитан.?

По фото не определить...
Надо смотреть откуда ты его уыпаял. Ну или как то провод замерить и по таблице импиричиски вычислить.

[Viktor D]

КТо подскажет что это за такие хитрые потенциометры? Откуда?
(Извините, но у Вас нет доступа в Галерею)


и добавил...
С одной стороны 293 Ом с другой 10 Ом.

[drummer]

Витаха, ты ж их со своего острова спёр. Там и узнавай

и добавил...
https://ru.wikipedia.org/wiki/%D0%9D%D0%9F%D0%A6%D0%90%D0%9F

[Viktor D]

На том острове давно не работаю - выгнали за аморальное поведение. Штуки эти ко мне попали из другого места. Так что не знаю что это такое.

[323f]

Вроде ж бирка есть?

[Viktor D]

Там схема соединения делителей.

[dm34]

Есть дурацкий вариант. Если в них есть какие-нить драг - или просто дорогие металлы или сплавы, то скупщики тебе точно скажут, что за хрень. Ну или не скажут

П.С. Я сразу предупредил, что совет так себе...

[dimonos]

что не знаю что это такое.

Это переменные резисторы.

[Viktor D]

Сдавать на металл не вариант - слишком качественно сделаны. На РГ тоже маловат номинал. Рулить Никитиным Или может что сварганить по их прямому назначению....

[dm34]

Сдавать на металл не вариант - слишком качественно сделаны.

Виктор, ну ты-то хоть не "убивай" меня. Где я сказал их сдать? Я лишь говорил про "консультацию". Что-ж за меня придумывать то, чего я не говорил...

[Viktor D]

Да я не придумываю. Просто здесь в моей деревне нет таких ценителей, а если с кем передать так обратно можно и не дождаться.


Качественно сделанные ручки соосно 2 шт. На громкости смотреться будут классно. А внешний вороток - можно пустить на управление громкостью саба - типа тонкомпенсация....
В какой нибудь проект вставлю. Давно не паял ничего....

[Horri]

Viktor D, поиск по картинке творит чудеса! https://forums.radiodetali-sfera.com/topic/142-rezistory-i-potentsiometry-raznye/page/47/?tab=comments

[Viktor D]

dJBCNBYYE XELJ

и добавил...
Теперь понятно, что их 2 и оба у меня. Кстати прибор раньше мне попадался целым на глаза, а тут вот остались рожки да ножки.
Варвары...

[Horri]

Варвары...

Испытываю дикое чувство неприязни и отвращения к собирателям драг-металлов. Недавно решил продать свой старенький осцилл и даже не подозревал, что названивать мне будут в основном они. На прямой вопрос, покупают ли они рабочий осциллограф на лом, начинают мямлить и рассказывать что они радиолюбители и мастера ремонта. При этом через секунду звучит вопрос, есть ли у меня конденсаторы КМ...

[kkol]

Испытываю дикое чувство неприязни и отвращения к собирателям драг-металлов.

В митино их целый этаж.
Я всегда жалею что нет пулемета.
И особенно больно когда видишь как к ним приходит всякая пьянь и приносит коробками советские радиодетали или блоки с военпроизводства. Потом сидят и выгрызают "жёльтый".

[Viktor D]

Да понятно, что есть списанная аппаратура, которая никогда не будет использоваться. И судьба у неё такая. Но есть же и радиолюбители, которые могут использовать детали в своих изделиях..... Хотя таких наверное уже мало осталось.
Тут на работе такие блоки громили. Все потрошили медь, а я вытащил реле и мощные транзисторы, радиаторы. Пока не знаю куда применю, но пусть лежат.

и добавил...

Недавно решил продать свой старенький осцилл и даже не подозревал, что названивать мне будут в основном они

А кто же ещё? У радиолюбителей уже всё есть. Молоджи мало - на форум посмотри, кто здесь? Моложе тебя есть люди?

[dm34]

У меня к ним тоже в-целом негативное отношение. Но волков, к примеру, называют "санитарами леса", хотя этот романтический флер никак не сочетается с тем, что они делают во имя своего "звания".
У меня, к примеру, сердце кровью обливалось, когда  реально увидел "дробящие" агрегаты, которые "утилизировали" комп. платы и прочую электронику. И да, умом понимаю, что с "мусором" надо бороться, даже с "электронным", особенно в наше время тотального засирания планеты, но все равно жалко. Так что тех же скупщиков, как и все остальное в мире, не стоит окрашивать исключительно в черный или белый цвет. Природа не терпит абсолютизма, у ней всегда в тренде полная палитра цветов и градаций.

[Profi]

всегда в тренде полная палитра цветов и градаций.

Угу! От голубого до светло голубого
Так-то утилизация хлама - дело полезное, никто не спорит. Обидно, когда рабочий девайс по молекулам стоит на порядок больше, чем сам по себе - это есть. Ну а что делать?

[dm34]

Ну а что делать?

Аб чом и реч...

[Viktor D]

Вопрос в нужности девайса.
Вот хороший осцил аналоговый приютил бы....
Генератор Г3-112 стоит, иногда даже пользуюсь. Хотя надо то для нашего хобби совсем не много частот и синус/меандр - полезная штука.

и добавил...
И корпус от советского генератора можно под самопальный УМ приспособить. Гораздее и удобнее чем даже от сов. старого усилка местами.

[Horri]

dm34, Дим, да понятно, что всё это мои возрастные сентиментальные пи*дастрадания  Иногда замечаю, что к вещам отношусь лучше чем к людям.

[dm34]

Иногда замечаю, что к вещам отношусь лучше чем к людям.

Тоже иногда ловлю себя на подобном

[volli]

 Ностальгия!

[TANk]

Да понятно, что есть списанная аппаратура, которая никогда не будет использоваться. И судьба у неё такая. Но есть же и радиолюбители, которые могут использовать детали в своих изделиях...

Далеко не все детали можно в своих изделиях использовать.
Лежало у меня годами несколько коробок со старыми дохлыми материнскими платами, большой ящик с флоповыми и ИДЕ шлейфами (новыми ни разу не воткнутыми), штук 50 дохлых винчестеров, и прочий компьютерный "мусор".
Потратив некоторое время на раздербан всего этого и пару тысяч рублей на химикаты получил из этого добра 10 с хвостиком граммов чистого (99% не меньше) желтого металла. Освободил дофига места на стеллажах. Снабдил всю контору и себе запас сделал неодимовых магнитиков.  Пятерка по химии в школе пригодилась. Лежит сейчас в баночке заначка, цена на которую не подвержена инфляции. На сегодняшний день это 3.8тыс за грамм как минимум. Приятный бонус к неурочной работе по наведению порядка.
Еще в гараже лежит сотни полторы старых компьютерных СД/ДВД приводов и столько же флопов. Ждут очереди, как и принтеры с копирами. Товарищ по работе после меня их разделяет на черный, цветной металл и пластик, который тоже принимают. В прошлом году после субботника в конторе вывезли в чермет 360 килограммов компьютерных корпусов. Сейчас наверное не меньше можно набрать, если еще раз порядок навести.

[kkol]

ящик с флоповыми и ИДЕ шлейфами (новыми ни разу не воткнутыми)

Я вот все думаю - где старых шлейфов надыбать?
У них провод лучше чем то что сейчас продают в бухтах....

[arcev]

Пятерка по химии в школе

несимметричный диметилгидразин?

и добавил...

в баночке заначка

статья, однако

[drummer]

статья, однако

Статья за слиток, опилки, самородки, монеты... Лучше держать в виде примитивного ювелирного украшения... Самодельного

[arcev]

примитивного

идеально - зубная коронка

[Viktor D]

Лучше держать в виде примитивного ювелирного украшения... Самодельного

Золтой фаллос.

[arcev]

10 с хвостиком граммов

Золотой фаллос.

[dm34]

Лучше держать в виде примитивного ювелирного украшения...

Ювелирное колечко размером с браслет.... ножной

[Viktor D]

Золотая цепь аля 90е, грамм на 900.

[dm34]

Золотая цепь аля 90е

Цепь ещё выковать надо. А колечко можно и топором сколхозить

[TANk]

Я вот все думаю - где старых шлейфов надыбать?
У них провод лучше чем то что сейчас продают в бухтах....

Где то есть старые шлейфы. Еще СССРовского производства. Метражом. Даже где то с посеребреными жилами в тканевой оплетке (типа резинок от трусов, только широкие) имеются. В личку пиши. Поищу.


и добавил...

Статья за слиток, опилки, самородки, монеты...

Слиток сейчас можно купить в банке. От 1гр до килограмма. Какой хочешь. Проблема в том, что слиток в банке продается не по курсовой цене золота, а с НДС +20%. А вот обратно банк этот слиток возьмет по биржевой цене металла за вычетом еще своей маржи.
Самородки - тоже можно купить запросто. Вот пример:
https://crocus-elite.ru/product/podveska_s_zolotym_samorodkom_14/

Монеты - без проблем. Иначе можно поголовно нумизматов коллекционеров пересажать.




и добавил...

несимметричный диметилгидразин?

Все гораздо проще. Его легко заменяет железный купорос из садоводческого магазина.

[drummer]

Имеются в виду самодельные слитки. Например, можно хранить серебро  в контактах, но нельзя переплавлять их в слитки. Самородок на снимке ювелирный 585 пробы. Настоящие - от 800. Монеты не облагаются НДС, но стоимость чеканки сопоставима со стоимостью металла. И не все монеты разрешены. Так что, нумизматов можно сажать поголовно

[TANk]

Самородок на снимке ювелирный 585

Колечко для подвески 585.
Сам самородок ювелиры считают как 850 и утверждают что он натуральный природный.

можно сажать поголовно

Как говориться, был бы человек хороший, а статья для него найдется. Если у тебя будет горсть зубных коронок, тебя легко привлекут за осквернение захоронений к примеру.

Например, можно хранить серебро  в контактах, но нельзя переплавлять их в слитки.

Надо из слитков сделать золотые контакты или проволоку и хранить их. На проволоке клеймо не ставят.
https://metalloprokat-66.ru/provoloka-zolotaya-zl-999-gost-7222-75
https://tnmk.ru/provoloka-iz-zolota-i-ego-splavov

[jpatay]

Подскажите, что это за пищик? Нашёл у себя... Рупора к нему пока не нашёл...
[ Вложение: Вам нельзя просматривать вложения ]
[ Вложение: Вам нельзя просматривать вложения ]
[ Вложение: Вам нельзя просматривать вложения ]

[drummer]

Женя, это, похоже, из уличного алюминиевого ведра-матюгальника....

[jpatay]

Да не... Там кондёр стоит на 2,2  мкФ , К73-11. Значит ВЧ динамик.

[Злой]

сотни полторы старых компьютерных СД/ДВД приводов

Саша, а Плексторов среди них нет, а то я спас бы одного.

можно хранить серебро  в контактах, но нельзя переплавлять их в слитки

Давненько, году так в 89, были на практике на металлургическом заводе и из контактов контакторов делали колечки и печатки

[dm34]

а Плексторов среди них нет

Да, понтовая техника была...

[jpatay]

это, похоже, из уличного алюминиевого ведра-матюгальника....

Серёга, ты как всегда, прав. Гитаристы, видно, с него ВЧ динамик сделали, прицепив кондёр последовательно.  А может, чтобы СЧ больше на уши давило.
http://www.diffusor.spb.ru/podv_rup.html

[TANk]

Саша, а Плексторов среди них нет, а то я спас бы одного.

Спасенный Плюхтор стоит у меня на домашнем компе.

[dm34]

Спасенный Плюхтор

подозреваю, что не больше 8х

[TANk]

подозреваю, что не больше 8х

DVD±RW Plextor PX-800A IDE,
Скорость чтения DVD-ROM: 16x,
CD-ROM: 48x,
Скорость записи DVD+R: 18x,
DVD+RW: 8x,
DVD-R: 18x,
DVD-RW: 6x,
CD-R: 48x,
CD-RW: 32x,
DVD+R9 (dual layer): 8х,
DVD-R DL (dual layer): 8х,
DVD-RAM: 12x,
дата производства 2008 год

[dm34]

дата производства 2008 год

А, ну это совсем "свежак". Я думал, что они в прошлом веке ещё "приставились"

[wlad59]

Кто знает что это за монстры?
[ Вложение: Вам нельзя просматривать вложения ]
На корпусе МНТ 8901, или 8902, почти не раглядеть.
Перед МНТ стоит ещё S внутри прямоугольника.
Думал что тиристоры, но замерив переходы, сильно удивился,
так как никогда не встречал транзисторы в таких корпусах.

Маленький транзистор в корпусе ТО-220

[Sacha3]

Подскажите, что за тип конденсатора МРВ. Как они в звуке?

[ Вложение: Вам нельзя просматривать вложения ]

[dm34]

Буквы MP в большинстве случаев говорят о металлополипропиленовых типах пленочных конденсаторов. В-целом полипропилен лучше того же полиэстера (по-нашему лавсана), но есть разные варианты.
Кондер наверняка неплохой, но слушать надо. Даже от рабочего напряжения может зависить

[TANk]

На корпусе МНТ 8901, или 8902, почти не раглядеть.

Это действительно MHT 8901

Производитель фирма  Solitron (отсюда S в кружочке)
По параметрам это полный аналог транзистора 2N5250  Транзисторы очень старые, поэтому не удивительно, что на них не нашлось даташитов.
Откуда такие монстрики, да еще и судя по виду не паянные?

Type Designator: 2N5250
Material of Transistor: Si
Polarity: NPN
Maximum Collector Power Dissipation (Pc): 350 W
Maximum Collector-Base Voltage |Vcb|: 125 V
Maximum Collector-Emitter Voltage |Vce|: 100 V
Maximum Emitter-Base Voltage |Veb|: 10 V
Maximum Collector Current |Ic max|: 90 A
Max. Operating Junction Temperature (Tj): 200 °C
Transition Frequency (ft): 10 MHz
Forward Current Transfer Ratio (hFE), MIN: 10
Noise Figure, dB: -
Package: TO114

[wlad59]

Лежали в коробке с теристорами, уже лет как 25,  откуда взял, уже не помню.
Александр, огромная благодарность! Перерыл, весь нет, а оказалось искать не умею
Теперь нужно думать что с ними делать, может на лабараторник пущю.

[TANk]

Теперь нужно думать что с ними делать, может на лабараторник пущю.

А не замахнуться ли вам на Нельсона, нашего, Пасса? Или если их квартет наберется, то тогда двухтактного Худа, который не без добра, собрать.
А в лабораторнике обычные дешманские полевики с Алишки себя отлично чувствуют.

[pm]

в лабораторнике обычные дешманские полевики

А в чём преимущество полевых по сравнению с биполярными в линейном ИП?

[wlad59]

А не замахнуться ли вам на Нельсона, нашего, Пасса? Или если их квартет наберется, то тогда двухтактного Худа

К сожалению только 2, так что Худа не получится. А вот Нельсона можно, но столько не законченных проектов, где на всё время брать? Эххх.
А что с Нельсона можно получить на таком транзисторе? раз уж разговор зашёл.

[Злой]

А в чём преимущество полевых по сравнению с биполярными в линейном ИП?

Полевые на большие токи проще найти, например IRF3205, которых валом с ИБП и др., до 110А, напруга конечно 55В, ну не все сразу

[pm]

Марат, я ж про линейный ИП спросил, в котором полевой транзистор - регулирующий элемент. Те, которых валом из ИБП, в линейном режиме так себе.

[Злой]

в линейном режиме так себе.

Паша, ну почему так себе, например если надо ампер 20-30, то на полевиках и стоит делать. Обычно же как, что есть в тумбочке, то и ставишь. Полевики думаю у каждого валяются, а биполяры еще поискать надо . Хотя на такие токи лучше конечно импульсный стабилизатор ставить.

[pm]

Марат, высокая крутизна передаточной характеристики силовых ПТ не очень подходит для линейного режима. Ключевой для них оптимален. Для самодельной электронной нагрузки сгодятся. Старые КТ818/819/825/827 в металло-стеклянных корпусах, вероятно, будут лучше. В линейном режиме всё одно одинаковая мощность в тепло уйдёт и низкое сопротивление открытого канала не потребуется. Импульсный стабилизатор - это хорошо

[323f]

Такая матрица от Самсунга обнаружилась. Исправная. Интересно,  от неё польза польза может быть получена как от девайса, или тлько в разбор или мусорку?



(Извините, но у Вас нет доступа в Галерею)

[TANk]

Такая матрица от Самсунга обнаружилась. Исправная. Интересно,  от неё польза польза может быть получена как от девайса, или тлько в разбор или мусорку?

Ну если найдется старый ЖК монитор или телевизор с разбитым экраном, то можно использовать по назначению - выводить изображение.

Если снять матрицу, оставив лампы и светорассеиватель и опять таки найти плату с преобразователями для СCFL лампочек - получится неплохой настенный светильник или рабочее место подсвечивать сверху. Большой размер светоизлучающей поверхности дает равномерное освещение почти без тени.

Можно взять с нее лист тонкого алюминия на какие нибудь поделки - иногда нужен бывает. А еще там хороший кусок оргстекла толщиной 8-10мм. 4 листа довольно толстого и прочного пластика. 3 полупрозрачного и один матово-белого. Хорошо под платы подкладывать, как изолятор. Или просто на рабочий стол положить как подкладку.

А в металлическую рамку от подобной матрицы я вложил кусок фанеры и вырезал по размеру зеркало подобранное на помойке. На огороде, теперь уже не моём, наверняка до сих пор висит.


и добавил...

Марат, высокая крутизна передаточной характеристики силовых ПТ не очень подходит для линейного режима

Паша, не занудствуй.
Для работы в режиме истокового повторителя в стабилизаторе напряжения крутизна побарабану.
К тому же найти мощный полевик сейчас гораздо проще чем аналогичный по мощности биполярный.

[dm34]

А ещё прозрачные листы с монитора очень хорошо убирают "блики" от светодиодов, типа "подчищают" спектр. Это я про светильники.

[Злой]

К тому же найти мощный полевик сейчас гораздо проще чем аналогичный по мощности биполярный.

Вот и я о чем, а крутизна сейчас столько усилков с такими на выходе, так что можно и с крутизной жить

[Zhdanov Vlad]

Старые КТ818/819/825/827 в металло-стеклянных корпусах, вероятно, будут лучше.

Смотря какие токи нужно пропускать?
Больше 3 А на одном КТ819БМ не получиться, бета существенно падает, нужно будет дарлингтонить и параллелить из расчета не более 2-2,5 А на транзистор.
Есть хорошая статья на эту тему http://www.leoniv.diod.club/articles/linearmos/linearmos.html

[323f]

Я такого не писал.

[Grey_Sergio]

Добрый вечер !  Может ли кто-то сказать, оригинальный ли  это ящик от Ломовского 4А28 ?
[ Вложение: Вам нельзя просматривать вложения ]

[drummer]

Что-то подобное видел. Только там передняя панель и корзина динамика были одним целым, отлитым из силумина.

[ Вложение: Вам нельзя просматривать вложения ]

Угловые крепления похожи. ЛОМО 25а.

[Viktor D]

Похожу на оригинал.

[Grey_Sergio]

Понял.  Спасибо.  Там две колонки в транспортном положении складываются в один ящик. Прикольный агрегат.  Сережа, но все из дерева, без силумина  .

[IronYorick]

без силумина

С силумином - это 4а44. У меня были такие, звучали хорошо
https://ldsound.info/4a-44-lomo/

[drummer]

Я имел в виду, что крепёжные уголки "одной и той же фирмы".
