Предварительный усилитель по мотивам Н.Сухова

[Максим_В]

Простой,но с заявкой на большее предусилитель. Существует давно .В основе   наработки Н.Е Сухова  и компании.   Аппарат    существует в не одном  клоне.Платы  от наколенного изготовления на односторонке до заводских  двухсторонних плат с металлизацией и шелкографией .Удачный вариант  плат  сделан коллегой с радиокота .
Так как изначально он не  интерпретировался  как усилитель  с претензиями , то параметров не снимал,но  на качество никто не жалуется

[dimonos]

А баланс зачем?
И чето громкость не нашел, оно где?

[Максим_В]

Громкость  на плате на входе , можно на выходе . Баланс обязателен!

[lgedmitry]

Громкость  на плате на входе , можно на выходе . Баланс обязателен!

я помню "солнцевский" мастерил. Так там параллельники были к ОУ прикручены. А тут эмиттерны повторители. И что лучше, интересно?

[Максим_В]

Не сравнивал с крыловским !

[Максим_В]

Наконец пришли красавцы домой .Прикинул  с оу  , транзисторами и конденсаторам  по питанию

[Максим_В]

Процесс приближается к завершению. Теперь БП надо делать ,хочу на двойном  оу  сделать  аналог М5320

[lgedmitry]

Максим_В, Красивенько!

[dimonos]

Максим_В, Красивенько!

Добавь еще переменники с пучком проводов....

[Максим_В]

ну дискретники мои в плату не впаять ,только шлейфами

[Максим_В]

вторая партия пришла,качество  на уровне  ,  но больше  такой вариант  заказывать не буду. Надо развивать тему

[Viktor D]

Максим_В, У сухова есть ещё активный регулятор громкости на ОУ. Давно когда то собирал такой в комплекте с его же регулятором тембра.
Если делать новую плату, то имеет смысл сделать комплект из 2х устройств.

[Максим_В]

Не нравится мне активный РГ в плане экономики.Требуется  весьма качественный к тому же весьма дорогостоющий переменный резистор ,согласование  уровней  максимального  усиления и   регулировки громкости  ,да и габариты  слишком неоптимальны. А так применил лестничный вариант  с дистанцией  и вуаля новый уровень комфорта . Вариант Активный РГ плюс Активный РТ у меня просчитан ,даже плата прикинута для лута  . Но на этом  и остановился.Чет   равнодушны к нему  .  С пассивным РГ    интереса значительно больше  .А вот отдельная платка РГ    повторяется,правда  упрощенный вариант на одной не5532.

[МихаилМосква]

Максим_В,
Что то подобное делал, неплохо звучал, но требуются высокие требования к резистору баланса. Возможно взаимопроникновения каналов.

[Максим_В]

На основе анализа  этих плат немного перелопатил плату чисто в плане  удобства .Ну не удобно  подлезать   на вход для  отключения  .Да и развязку   выходов  улучшил. Вот так примерно , заодно немного поджал размер до 65 на 146мм .  Но заказывать   пока не планирую. Ваше мнение по плате ? Только  аргументировано.
офф Хочу   на плату  попробовать разместить  лестничный регулятор громкости и сделать реверс каналов и обход регулятора тембра . Но   нет никакого желания  при этом использовать сенсорное и квазисенсоное управление . Токма  кнопочные переключатели  механические   управляющие  электронными ключами  питания реле и галетник   на управление  реле входов .
P.S. ну как ?  Красиво ?

и добавил...
оф что молчим?

[Vaimka_F]

Функция обхода ТБ, ИМХО, очень полезная штука

[Viktor D]

Хочу   на плату  попробовать разместить  лестничный регулятор громкости

Кстати к такому регулятору можно приделать цепи тонокомпенсации, естественно с возможностью отключения. В LTspise я как то это дело крутил, до практической реализации пока не дошло, хотя лежат и РГ Никитина и всё остальное...
Если заинтересует такой вариант могу поискать где у меня на компе схема.

[Максим_В]

Не прикрутите вы   тонкоррекцию к лестничному.  Проще  интимфильтр  поставить .
Это не важно все.Вот как вам платка сама ?

[Viktor D]

Не прикрутите вы   тонкоррекцию к лестничному.

Это мы ещё посмотрим.... Не хотите пробовать как хотите.

[Максим_В]

Тут бы  на одну плату как все  завести  проблемы,а еще и тонкоррекцию предлагаете. При этом  надо и в определенные размеры попасть,чтобы платить меньше. Проще  внешний  фильтр тонкоррекции   перед  УМ поставить и все.
Вобщем плата с  реле обхода тонкоррекции, реверсом сигналов стерео, а также реле лестничного  регулятора   готова  ,осталось проверить   распайку  регулятора .Я уже  запарился с ним , не вижу.

[Viktor D]

Да я не настаиваю, просто лежит идея не реализованная - подумал может вас заинтересует.

[Максим_В]

Да я не настаиваю, просто лежит идея не реализованная - подумал может вас заинтересует.

было дело и я болел этой идеей. даже с Никитиным об этом разговаривал. Увы и ах  , не сумел .
вот черновик
 что скажем.над чем тут надо поработать.А то я  немного  глаз забил .

[323f]

 А может, совсем ампутировать темброблок?

[Максим_В]

Кому надо пусть обрезают,я не возражаю. Но я делаю полный усилитель предварительный

и добавил...
Что же по самим печаткам ничего не говорите?

[Viktor D]

Что бы что то сказать - надо самому "въехать" в тему - читай "развести плату". Единственное что бросается в глаза - заливка земли единым полигоном. Я бы так делать не стал. К этому процессу надо вдумчиво подходить.

[Vaimka_F]

1. Реверс абсолютно бесполезная вещч.
2. Если делать на реле типа РЕС49, РЭС60 получится гораздо компактнее, да и ценниу к них доступнее чем у хорошего импорта.

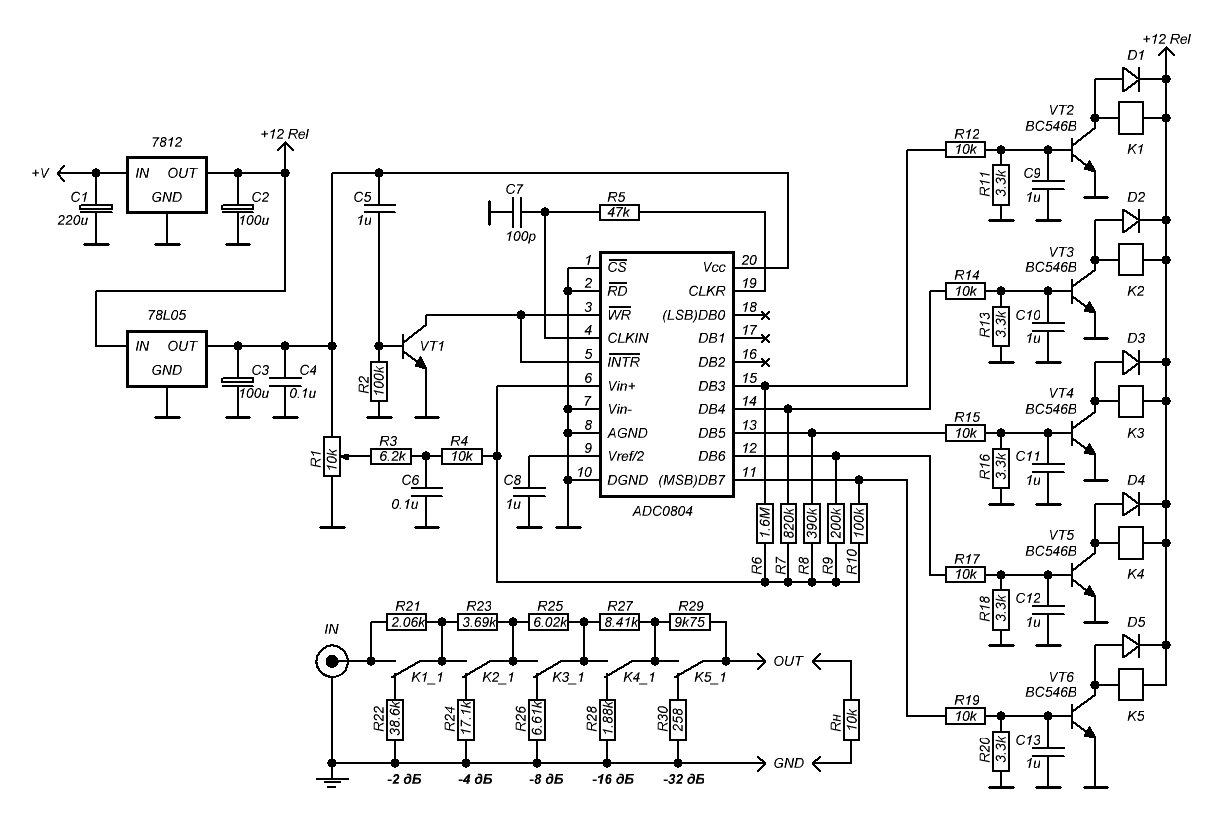

3. Если взять ниже приведенную схему управления РГ, то её элементы можно разместить на этой же плате.
4. Резисторы РГ лучше применить в смд. Займут меньше места и проше подобрать точный номинал путем запаралеливания. Если же оставлять выводные, то предусмотреть возможность
 либо параллельного либо последовательного впаивания для подбора необходимого точного номина нестандартного ряда.
Все это разумеется ИМХО

[Максим_В]

Надо делать на доступной элементной базе , а не искать по складам экзотику советскую

[Vaimka_F]

А что Вы называете доступной базой? Хорошие импортные реле типа Такамисава или китайщину?
Мне лично фиолетово, есть и те и другие, но предпочтение отдаю всеже нашим. По компактности, качеству и стоимости конкуретнов нашим реле нет. Остается лишь вопрос доставаемости. Но коли качественный импорт не на каждом углу продают, то какая разница что заказывать через интернет.
Окончательное решение разумеется за автором, тобишь за Вами.

[Максим_В]

Ну у меня есть разные реле. И такамисава и омрон и  другие.  Другое интересно.80 на 140 большие размеры !

[Vaimka_F]

Я подразумевал уменьшение размеро в ширину, на длине особо не выиграешь.
ИМХО, либо на общей плате предусматривать полноценный РГ Никитина, тобишь не только реле, но и автоматику их управления, либо рассматрвать данный РГ как самостоятельное устройство.
Опять же ИМХО, целесообразнее размещать РГ поблизости с входными разъемами, в тоже время плата ТБ подразумевате расположение ближе к передней панели.
